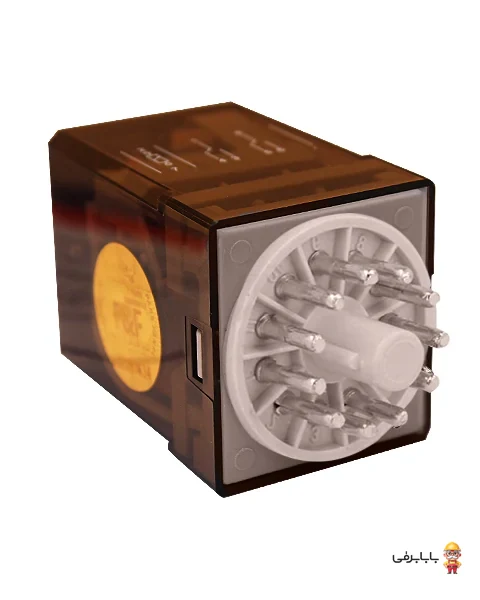

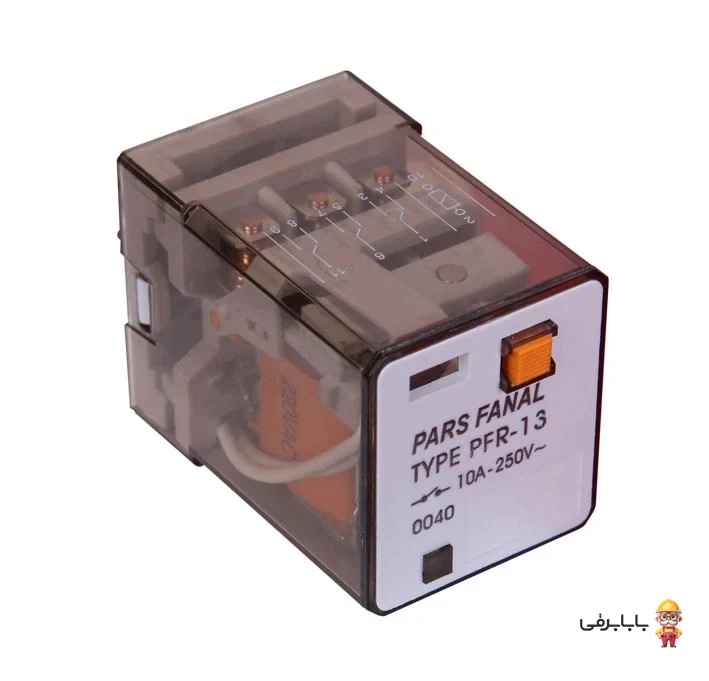

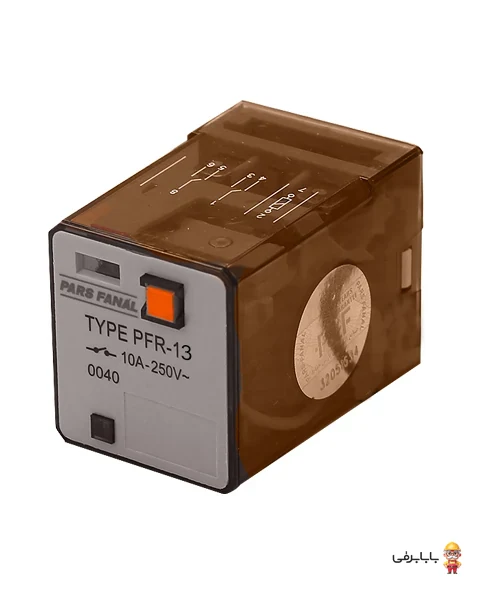

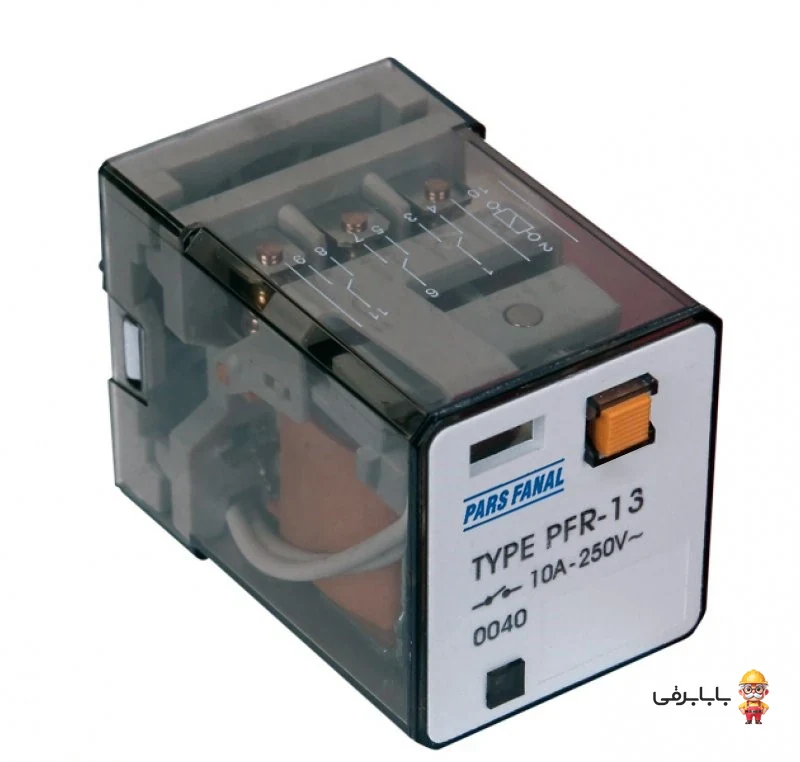

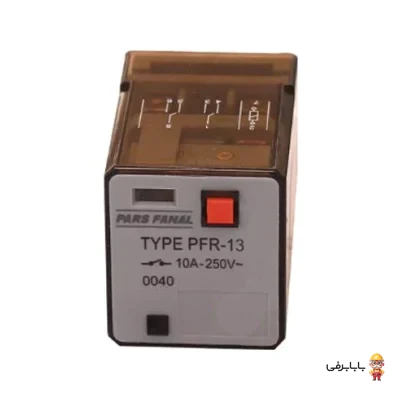

رله شیشه‌ای سه کنتاکت ۱۱ پایه پارس فانال مدل PFR-13 یکی از کلیدی‌ترین و پرکاربردترین تجهیزات الکترومکانیکی در تابلوهای برق و سیستم‌های اتوماسیون صنعتی است. این محصول با بهره‌گیری از سه کنتاکت باز و بسته مستقل (3NO + 3NC)، قابلیت سوییچینگ همزمان و مطمئن چندین مسیر کنترلی و قدرتی را با جریان نامی ۱۰ آمپر فراهم می‌سازد. بدنه شفاف ساخته‌شده از پلی‌کربنات نشکن، دید کاملی از وضعیت پلاتین‌ها و عملکرد بوبین ارائه داده و فرآیند پایش و عیب‌یابی در مدارهای صنعتی را بسیار سرعت می‌بخشد. رله کمکی پارس فانال مطابق با استانداردهای بین‌المللی تولید شده و با برخورداری از ۲ سال گارانتی شرکتی، انتخابی ایده‌آل و مقرون‌به‌صرفه برای مهندسان و تابلوسازان محسوب می‌شود.
ویژگیهای برجسته و مزایای رقابتی:
- سه کنتاکت مجزا (3PDT): امکان فرمان‌دهی مستقل و همزمان به ۳ مدار مجزا با ظرفیت ۱۰ آمپر.
- نشانگر LED و شستی تست مکانیکی: مجهز به نشانگر نوری فعال‌سازی بوبین و اهرم قفل‌شونده تست دستی جهت شبیه‌سازی عملکرد تیغه‌ها بدون نیاز به برق‌دار کردن مدار فرمان.
- پلاتین‌های مستحکم از جنس آلیاژ نیکل نقره: مقاومت فوق‌العاده در برابر سایش، جرقه و خال‌زدگی در سیکل‌های سوئیچینگ متوالی.
- نصب سریع و تعویض آسان سوکتی: ساختار استاندارد ۱۱ پایه سازگار با پایه‌های ریلی استاندارد تابلویی (PF-11PIN).
- تنوع گسترده در ولتاژ بوبین: امکان انتخاب ولتاژهای تحریک 12VDC، 24VAC/DC، 48VDC، 110VAC و 220VAC بر اساس نیاز پروژه.
کاربردها و موارد مصرف:
رله شیشه‌ای سه کنتاکت پارس فانال مدل PFR-13 در انواع تابلوهای برق توزیع و فشار ضعیف، خطوط اتوماسیون صنعتی، ماشین‌آلات بسته‌بندی و تولیدی، بردهای واسط خروجی PLC جهت تقویت جریان و حفاظت از کارت‌های دیجیتال، و همچنین در سیستم‌های کنترل موتور و روشنایی صنعتی به عنوان کلید واسط الکترومغناطیسی با سرعت و قابلیت اطمینان بالا کاربرد دارد.
سوالات متداول (FAQ):
سؤال: تفاوت مدل PFR-13 با مدل PFR-12 پارس فانال چیست؟
پاسخ: مدل PFR-13 دارای ۱۱ پایه و ۳ کنتاکت تبدیل مستقل (3NO/3NC) است، در حالی که مدل PFR-12 هشت پایه بوده و تنها ۲ کنتاکت تبدیل (2NO/2NC) در اختیار کاربر قرار می‌دهد.
سؤال: نحوه تخصیص پایه‌ها در رله ۱۱ پایه به چه صورت است؟
پاسخ: از مجموع ۱۱ پایه، ۲ پایه مختص بوبین تحریک رله بوده و ۹ پایه باقی‌مانده مربوط به ۳ کنتاکت مجزا است؛ به این صورت که برای هر کنتاکت، ۳ پایه شامل مشترک (COM)، نرمال باز (NO) و نرمال بسته (NC) در نظر گرفته شده است.
سؤال: آیا این رله نیاز به سوکت پایه جداگانه دارد؟
پاسخ: بله، برای نصب استاندارد بر روی ریل تابلویی (DIN-Rail) و سهولت در سیم‌بندی و تعویض بدون قطع اتصالات، این رله باید بر روی سوکت استاندارد ۱۱ پایه تابلویی نصب شود.
سؤال: کاربرد کلید یا اهرم تست مکانیکی روی بدنه رله چیست؟
پاسخ: این اهرم به اپراتور اجازه می‌دهد در زمان راه‌اندازی یا عیب‌یابی تابلو برق، بدون نیاز به اعمال ولتاژ بر روی بوبین، وضعیت کنتاکت‌ها را به صورت دستی تغییر داده و صحت سیم‌کشی خروجی‌ها را بررسی نماید.
