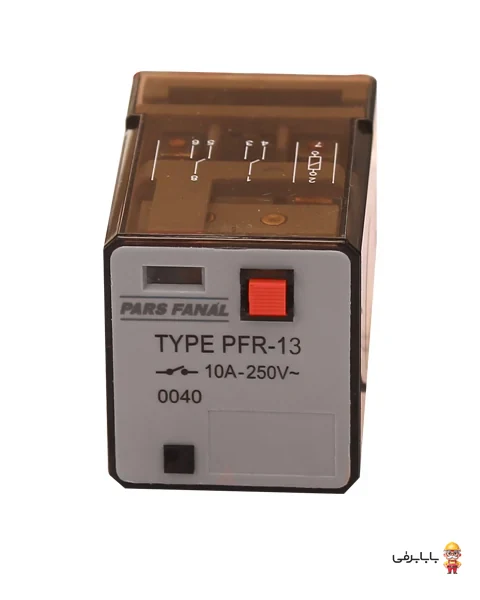

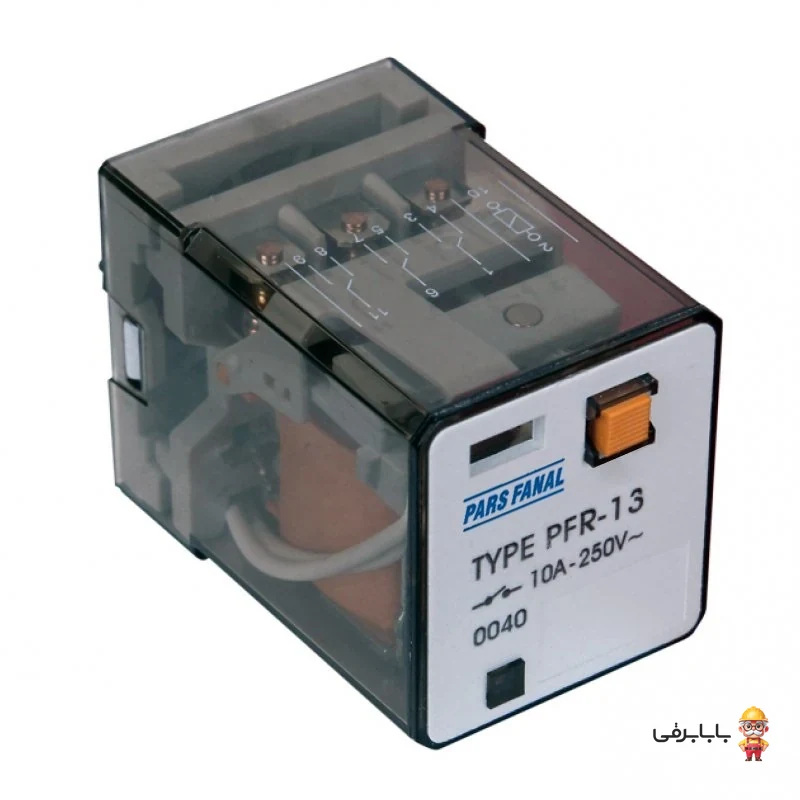

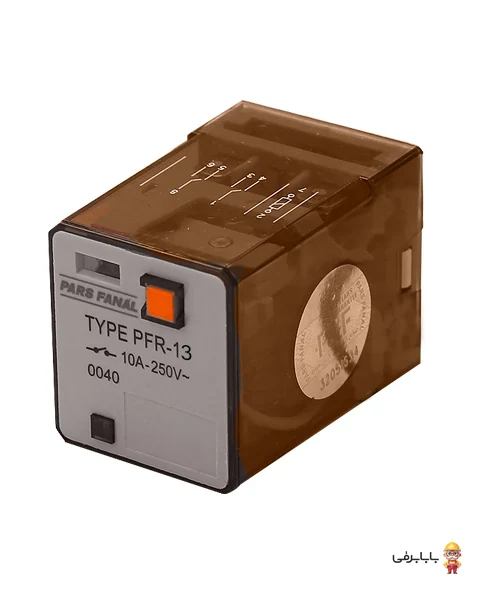

رله شیشه‌ای سه کنتاکت پارس فانال مدل PFR-13 با بوبین 220VDC یکی از تجهیزات الکترومکانیکی بسیار کارآمد و حیاتی در حوزه برق صنعتی و تابلوهای کنترل و فرمان است. این محصول که تحت نظارت و استانداردهای کیفی پارس فانال در ایران به تولید می‌رسد، به منظور قطع و وصل سیگنال‌های فرمان، ایزولاسیون الکتریکی میان مدارهای قدرت و کنترل و همچنین تکثیر خروجی‌های فرمانی طراحی شده است. استفاده از بدنه شفاف پلی‌کربنات امکان پایش چشمی عملکرد تیغه‌ها و بررسی وضعیت سلامت کنتاکت‌ها را بدون نیاز به باز کردن قطعه فراهم می‌آورد. این رله با عملکرد سریع، مصرف ناچیز بوبین و طول عمر مکانیکی و الکتریکی بالا، گزینه‌ای بسیار مطمئن و اقتصادی برای مهندسان و تابلوسازان محسوب می‌شود.
ویژگی‌های برجسته و مزایای رقابتی:
- سه کنتاکت چنج‌اور مستقل (3C/O): امکان فرمان‌دهی و کنترل هم‌زمان سه مدار الکتریکی مجزا با یک سیگنال تحریک واحد.
- طراحی استاندارد ۱۱ پایه (11-PIN): قابلیت نصب و تعویض فوق‌العاده آسان بر روی پایه‌های رله ریلی استاندارد تابلویی (سوکت‌های ۱۱ پایه).
- کنتاکت‌های باکیفیت از آلیاژ نقره-نیکل: کاهش اثرات جرقه، مقاومت در برابر جوش‌خوردگی کنتاکت‌ها و ایجاد هدایت الکتریکی بهینه با طول عمر بالا.
- تحمل جریان نامی تا ۱۰ آمپر: مناسب برای سوئیچینگ انواع بارهای القایی و مقاومتی در سطح مدارهای فرمان و اتوماسیون.
- گارانتی معتبر ۲ ساله: تضمین‌کننده اصالت، کارایی و کیفیت ساخت قطعات صنعتی پارس فانال.
کاربردها و موارد مصرف:
رله شیشه‌ای ۱۱ پایه پارس فانال مدل PFR-13 با ولتاژ بوبین ۲۲۰ ولت مستقیم، کاربرد وسیعی در صنایع دارد که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:
- مدارات فرمان در تابلوهای برق صنعتی، پست‌های فشار متوسط و قوی با تغذیه DC.
- سیستم‌های اتوماسیون صنعتی، خطوط تولید و کنترل‌کننده‌های منطقی جهت ایزولاسیون مدار.
- سیستم‌های اعلام و اطفاء حریق صنعتی و تابلوهای اضطراری دارای باتری‌خانه 220VDC.
- تکثیر سیگنال خروجی سنسورها، لیمیت سوئیچ‌ها و ترموستات‌ها برای راه‌اندازی هم‌زمان چند مصرف‌کننده کنترلی.
سوالات متداول (FAQ):
سؤال: آرایش پایه‌های رله ۱۱ پایه PFR-13 چگونه است؟

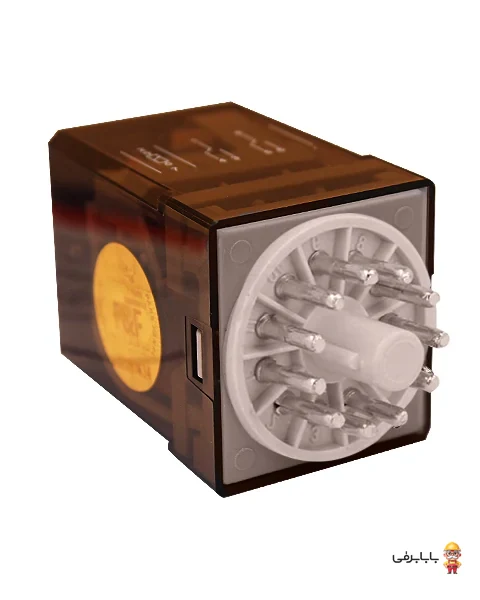

پاسخ: در این رله، ۲ پایه متعلق به بوبین (تحریک 220VDC) بوده و ۹ پایه دیگر به ۳ دسته کنتاکت چنج‌اور اختصاص دارد؛ به این صورت که هر کنتاکت دارای یک پایه مشترک (COM)، یک پایه نرمال باز (NO) و یک پایه نرمال بسته (NC) می‌باشد.
سؤال: آیا رله شیشه‌ای PFR-13 را می‌توان مستقیماً روی ریل مینیاتوری نصب کرد؟
پاسخ: خیر؛ این رله از نوع سوکتی است و برای نصب بر روی ریل دین تابلویی، باید از پایه رله (سوکت ۱۱ پایه گرد تابلویی) استفاده شود که باعث تسریع فرآیند نصب، سیم‌بندی و تعویض آسان رله می‌گردد.
سؤال: آیا می‌توان بوبین این مدل را با ولتاژ برق شهر (220VAC) تحریک کرد؟
پاسخ: خیر؛ بوبین این مدل اختصاصاً برای ولتاژ ۲۲۰ ولت جریان مستقیم (220VDC) طراحی شده است. اعمال ولتاژ متناوب (AC) ممکن است باعث لرزش، صدای نویز و آسیب به سیم‌پیچ بوبین گردد؛ لذا جهت اتصال به برق متناوب باید مدل 220VAC آن تهیه شود.
سؤال: این محصول چه مدت گارانتی دارد؟
پاسخ: این رله مطابق تعهدات و استانداردهای شرکت پارس فانال دارای ۲۴ ماه (۲ سال) گارانتی تعویض و خدمات پس از فروش است.
