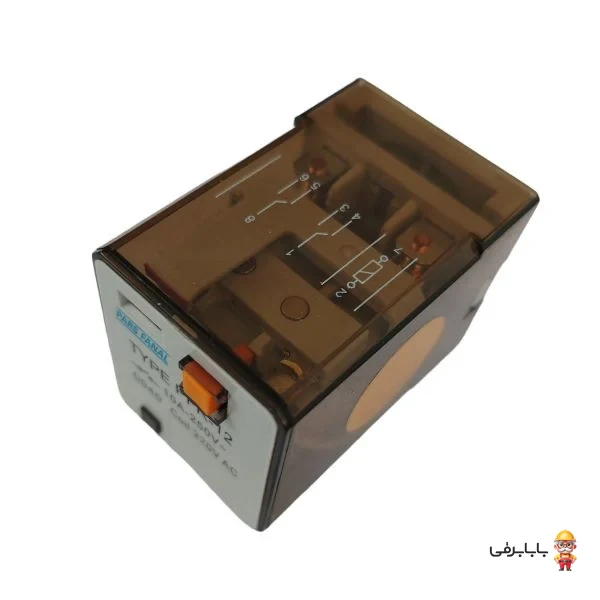

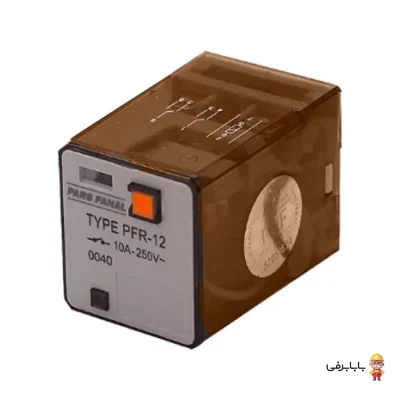

رله شیشه‌ای دو کنتاکت پارس فانال مدل PFR-12 از جمله تجهیزات الکترومکانیکی پرکاربرد و کلیدی در صنعت برق و اتوماسیون صنعتی به شمار می‌رود. این محصول که به عنوان رله کمکی یا واسط فرمان عمل می‌کند، به واسطه بهره‌گیری از بوبین‌های متنوع با ولتاژهای تحریک مختلف (از جمله 220 ولت متناوب و 24 ولت مستقیم)، امکان کنترل و جداسازی بخش فرمان مدار از بخش قدرت را به مطمئن‌ترین شکل ممکن فراهم می‌سازد. شرکت پارس فانال با سابقه درخشان در طراحی و ساخت قطعات برق صنعتی، این رله را با بدنه‌ای شفاف از جنس پلی‌کربنات مرغوب تولید کرده که علاوه بر مقاومت فیزیکی و حرارتی بالا، امکان بازرسی بصری عملکرد مکانیکی تیغه‌ها و سلامت مدار داخلی را میسر می‌سازد.
ویژگی‌های برجسته و مزایای رقابتی:
- کنتاکت‌های تقویت‌شده با ظرفیت ۱۰ آمپر: تجهیز به دو جفت کنتاکت باز و بسته (2NO + 2NC) با آلیاژ نقره مقاوم در برابر قوس الکتریکی و فرسایش.

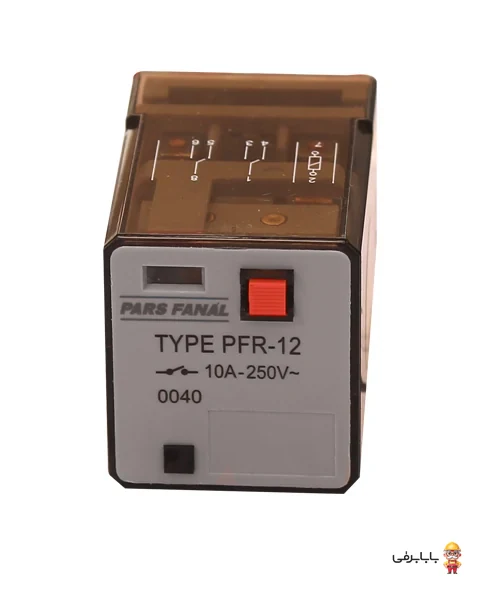

- نشانگر وضعیت عملکرد LED و اهرم تست دستی: امکان تست سریع مدار فرمان بدون اعمال ولتاژ خارجی از طریق اهرم مکانیکی و عیب‌یابی آنی به وسیله چراغ LED.

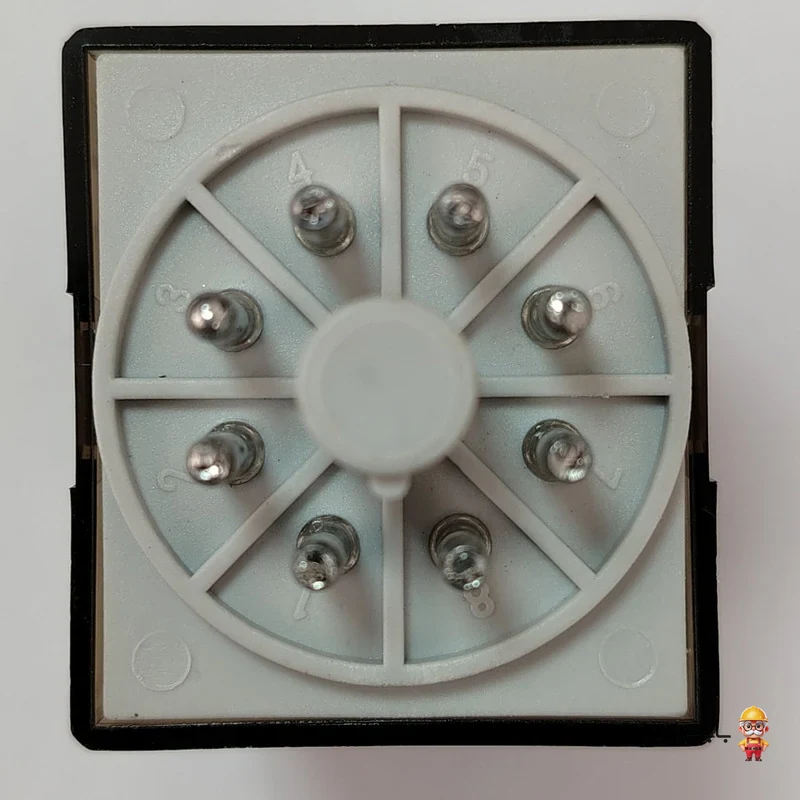

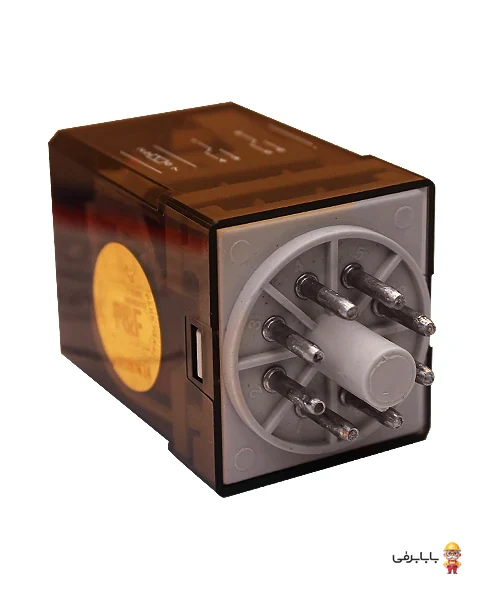

- نصب سریع و آسان سوکتی: دارای ۸ پایه استاندارد برای قرارگیری ایمن بر روی انواع سوکت و پایه‌های تابلویی با قابلیت تعویض سریع بدون نیاز به سیم‌کشی مجدد.
- طول عمر مکانیکی و الکتریکی بالا: عملکرد پایدار در محیط‌های صنعتی با رطوبت و تغییرات دمایی گسترده (-۱۰ تا +۵۵ درجه سانتی‌گراد).
- عایق‌بندی مطمئن: ایمنی بالا و تفکیک کامل گالوانیکی بین مدار تحریک (بوبین) و کنتاکت‌های قدرت جهت حفاظت از تجهیزات حساس مانند PLC.
کاربردها و موارد مصرف:
رله شیشه‌ای ۸ پایه پارس فانال مدل PFR-12 در تابلوهای برق توزیع و فرمان، سیستم‌های مانیتورینگ و اتوماسیون صنعتی کاربرد فراوان دارد. این قطعه به طور گسترده به عنوان واسط تقویتی بین خروجی رله‌ای یا ترانزیستوری PLCها و بارهای صنعتی نظیر کنتاکتورها، بوبین شیرهای برقی هیدرولیک و پنوماتیک، فن‌ها، سیستم‌های هشداردهنده و روشنایی صنعتی به کار می‌رود. همچنین در مدارهای اینترلاک، مدار فرمان بوستر پمپ‌ها، آسانسورها و دستگاه‌های بسته‌بندی برای ایجاد منطق قطع و وصل الکتریکی یک انتخاب ایده‌آل و مقرون‌به‌صرفه محسوب می‌شود.
سوالات متداول (FAQ):
سؤال: رله ۸ پایه PFR-12 چگونه سیم‌بندی می‌شود؟
پاسخ: در این رله دو پایه مختص تغذیه بوبین (تحریک کویل) هستند و ۶ پایه دیگر به دو کنتاکت سوئیچینگ مجزا اختصاص یافته‌اند؛ به طوری که هر کنتاکت دارای یک ترمینال مشترک (COM)، یک خروجی در حالت عادی باز (NO) و یک خروجی در حالت عادی بسته (NC) است.
سؤال: آیا این رله به تنهایی روی ریل تابلو نصب می‌شود یا نیاز به سوکت دارد؟
پاسخ: رله شیشه‌ای مدل PFR-12 دارای پایه‌های سوزنی سوکتی است و برای نصب استاندارد روی ریل مینیاتوری داخل تابلو برق، باید از سوکت یا پایه رله ۸ پایه استاندارد استفاده شود.
سؤال: عملکرد اهرم تست تعبیه‌شده روی بدنه رله به چه صورت است؟
پاسخ: اهرم تست دستی به تکنسین اجازه می‌دهد تا بدون نیاز به اعمال ولتاژ به بوبین، وضعیت کنتاکت‌ها را به صورت فیزیکی تغییر دهد و از صحت سیم‌کشی مدار فرمان و عملکرد تجهیزات متصل اطمینان حاصل کند.
سؤال: حداکثر جریان قابل تحمل کنتاکت‌های این مدل چقدر است؟
پاسخ: کنتاکت‌های رله PFR-12 توانایی تحمل جریان نامی تا ۱۰ آمپر را دارند، هرچند برای بارهای شدیداً سلفی توصیه می‌شود ضریب ایمنی مدار لحاظ گردد.
