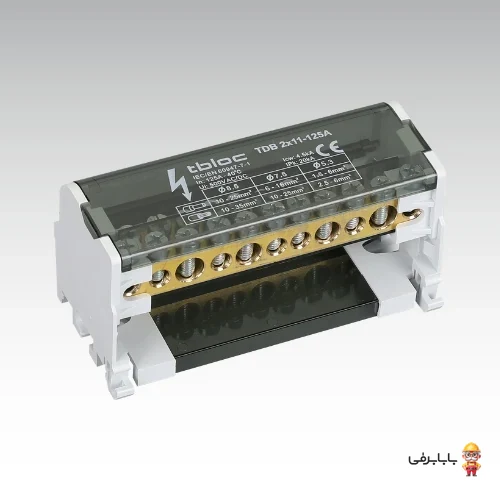

ترمینال توزیع ۲ هادی ۱۲۵ آمپر رعد مدل TDB 2*15 125A یکی از تجهیزات حیاتی و استاندارد برای توزیع ایمن، متمرکز و مهندسی‌شده جریان الکتریکی در انواع تابلوهای برق فشار ضعیف و صنعتی است. این محصول با بهره‌گیری از شینه‌های برنجی با هدایت الکتریکی بالا و بدنه عایق خودخاموش‌شونده از جنس پلی‌آمید PA6.6 (کلاس اشتعال V-0)، اتصالی کاملاً پایدار و مطمئن را تضمین می‌کند. وجود دو مسیر هادی کاملاً مجزا (مناسب برای فاز و نول یا دو مدار مجزا) در کنار درپوش محافظ پلی‌کربنات شفاف، علاوه بر ایجاد نمایی تمیز و مهندسی‌شده در تابلو، سطح ایمنی تکنسین‌ها را در برابر تماس مستقیم با قطعات برق‌دار به بالاترین حد ممکن می‌رساند.
ویژگیهای برجسته و مزایای رقابتی:
- ظرفیت جریان نامی ۱۲۵ آمپر: مناسب برای تابلوهای توزیع اصلی و فرعی با توان عبور بارهای سنگین صنعتی بدون افت ولتاژ یا داغ‌شدن.
- ساختار دو هادی تفکیک‌شده: امکان توزیع دو لاین مجزا با ۱۵ خروجی تفکیک‌شده به ازای هر شینه جهت برقراری بیشترین تعداد انشعاب در حداقل فضای ممکن.
- عایق‌بندی و ایمنی بالا: بدنه ساخته‌شده از پلی‌آمید ضد اشتعال با استاندارد UL94 V-0 و کاور محافظ شفاف پلی‌کربنات جهت بازرسی بصری سریع اتصالات.
- مقاومت بالا در برابر اتصال کوتاه: تحمل جریان ضربه‌ای و اتصال کوتاه مطابق الزامات استاندارد بین‌المللی IEC 60947-7-1.
- نصب سریع و دوگانه: قابلیت نصب مطمئن روی ریل‌های استاندارد DIN Rail (TH35) و پیچ‌شدن مستقیم به صفحه مونتاژ تابلو برق.
کاربردها و موارد مصرف:
این ترمینال توزیع برای کلیه تابلوهای برق توزیع قدرت، تابلوهای کنترلی و اتوماسیون صنعتی، سیستم‌های روشنایی گسترده، مدارهای تکفاز نیازمند تقسیم فاز و نول مجزا، و همچنین جعبه‌های تجمیع انرژی در پروژه‌های ساختمانی و صنعتی کاربرد گسترده‌ای دارد. استفاده از این محصول از پراکندگی سیم‌ها، خطرات ناشی از شل‌شدن اتصالات دست‌پیچ و شلوغی کابل‌کشی داخل تابلو جلوگیری می‌کند.
سوالات متداول (FAQ):
سؤال: مفهوم ۲*۱۵ در مدل ترمینال توزیع TDB چیست؟
پاسخ: این مشخصه نشان‌دهنده دو پل (دو شینه هادی مجزا) است که هر شینه امکان انشعاب‌گیری تا ۱۵ خروجی (شامل خروجی‌های اصلی و فرعی با سایزهای متنوع) را در اختیارتان قرار می‌دهد.
سؤال: حداکثر سایز کابل ورودی و خروجی قابل اتصال به این ترمینال چقدر است؟
پاسخ: ورودی اصلی این ترمینال کابل‌های افشان تا ۲۵ میلی‌متر مربع و کابل‌های مفتولی/سخت تا ۳۵ میلی‌متر مربع را پشتیبانی می‌کند. خروجی‌ها نیز شامل خروجی اصلی تا سایز ۲۵ میلی‌متر مربع و خروجی‌های فرعی برای کابل‌های ۲.۵ الی ۶ میلی‌متر مربع هستند.
سؤال: نحوه نصب ترمینال توزیع رعد در تابلو چگونه است؟
پاسخ: این ترمینال از نوع ماژولار بوده و به سادگی به صورت کلیکی بر روی ریل‌های استاندارد تابلویی تیپ TH35 (ریل مینیاتوری) چفت می‌شود؛ همچنین امکان اتصال پیچی به بدنه یا سینی داخلی تابلو نیز وجود دارد.
سؤال: آیا این مدل استانداردها و تاییدیه‌های ایمنی برق را داراست؟
پاسخ: بله، کلیه ترمینال‌های توزیع شرکت رعد مطابق با استاندارد بین‌المللی تجهیزات تابلویی IEC 60947-7-1 طراحی و تولید شده‌اند و از گواهی‌های کیفی و تست اتصال کوتاه برخوردارند.
