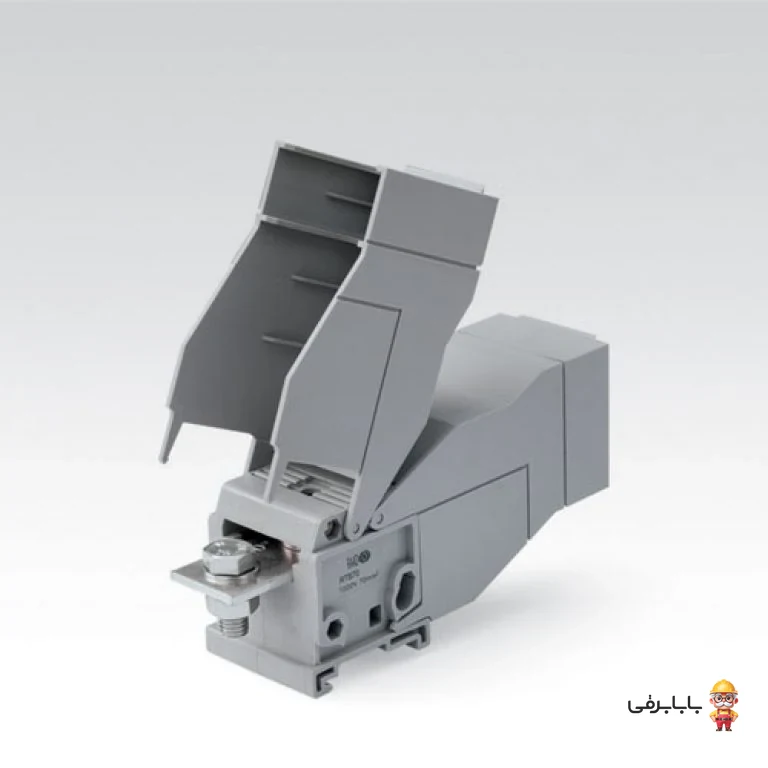

ترمینال جریان بالا رعد مدل RTB 95 (معروف به ترمینال شمشی سایز ۹۵-۱۲۰) یکی از تجهیزات حیاتی و استاندارد در تابلوهای برق توزیع و صنعتی است که توسط شرکت تولیدی رعد طراحی و ساخته شده است. این ترمینال برای برقراری اتصالات الکتریکی ایمن و پایدار کابل‌های مقطع بزرگ (۹۵ الی ۱۲۰ میلی‌متر مربع) تا جریان نامی ۲۳۲ آمپر به کار می‌رود. ساختار مکانیکی مستحکم هادی مسی آبکاری‌شده به همراه سیستم کلمپینگ فولادی، افت ولتاژ را به حداقل رسانده و از گرم شدن بیش از حد نقطه اتصال تحت بار کامل جلوگیری می‌کند. بدنه عایق این محصول از پلی‌آمید مرغوب و مقاوم در برابر اشتعال ساخته شده و امکان چیدمان منظم روی ریل‌های استاندارد تابلویی را به بهترین شکل فراهم می‌آورد.
ویژگی‌های برجسته و مزایای رقابتی:
- ظرفیت جریان‌دهی و هدایت عالی: تحمل جریان نامی پیوسته تا ۲۳۲ آمپر و مقاومت عایقی ۱۰۰۰ ولت با ولتاژ لحظه‌ای ۸ کیلوولت.
- سیستم اتصال مطمئن پیچی (کابلشو): بهره‌گیری از هادی شمشی ضخیم و پیچ‌های فولادی پرتوان جهت اتصال بی‌نقص کابلشو و مقاومت حداکثری در برابر لرزش‌های صنعتی.
- بدنه پلیمری ضد اشتعال: ساخته‌شده از پلی‌آمید PA66 با خاصیت خودخاموش‌شوندگی و پایداری حرارتی و مکانیکی بالا در محیط‌های صنعتی سنگین.
- سهولت در نصب و نگهداری: قابلیت نصب سریع و پایدار بر روی ریل‌های استاندارد DIN Rail متداول (TH35) در تابلوهای برق.
- کاهش اتلاف انرژی: مقاومت اهمی بسیار ناچیز در محل هادی جهت جلوگیری از ایجاد تلفات حرارتی و داغ شدن ترمینال.
کاربردها و موارد مصرف:
این ترمینال ریلی جریان بالا در ورودی و خروجی کلیدهای اتوماتیک، تابلوهای توزیع برق فشار ضعیف، خطوط تغذیه الکتروموتورهای سنگین، بانک‌های خازنی پرقدرت، ورودی اینورترها و درایوهای صنعتی و همچنین مدارهای اصلی توزیع در پست‌های برق و کارخانجات صنعتی کاربرد دارد.
سوالات متداول (FAQ):
سؤال: نحوه اتصال کابل به ترمینال RTB 95 رعد چگونه است؟
پاسخ: اتصال در این ترمینال به شکل شمشی و پیچی است؛ ابتدا کابل‌های افشان یا مفتول مجهز به کابلشو استاندارد می‌شوند و سپس با پیچ و مهره فولادی ترمینال، محکم و ایمن بسته می‌شوند.
سؤال: این ترمینال برای چه سایز کابل‌هایی مناسب است؟
پاسخ: این مدل مشخصاً برای کابل‌های ورودی و خروجی با سطح مقطع ۹۵ تا ۱۲۰ میلی‌متر مربع طراحی شده است.
سؤال: آیا این مدل دارای کاور یا درپوش محافظ است؟
پاسخ: خیر، مدل RTB 95 عرضه شده به صورت پایه (بدون کاور) می‌باشد و در صورت نیاز به محافظت کامل در برابر لمس ناخواسته (IP20)، می‌توان درپوش شفاف مخصوص را به صورت جداگانه تهیه و نصب کرد.
سؤال: آیا این ترمینال بر روی ریل مینیاتوری معمولی نصب می‌شود؟
پاسخ: بله، پایه این ترمینال به شکلی استاندارد طراحی شده که به راحتی روی ریل‌های فلزی تیپ TH35 با عمق ۷.۵ یا ۱۵ میلی‌متر قفل و سوار می‌شود.
