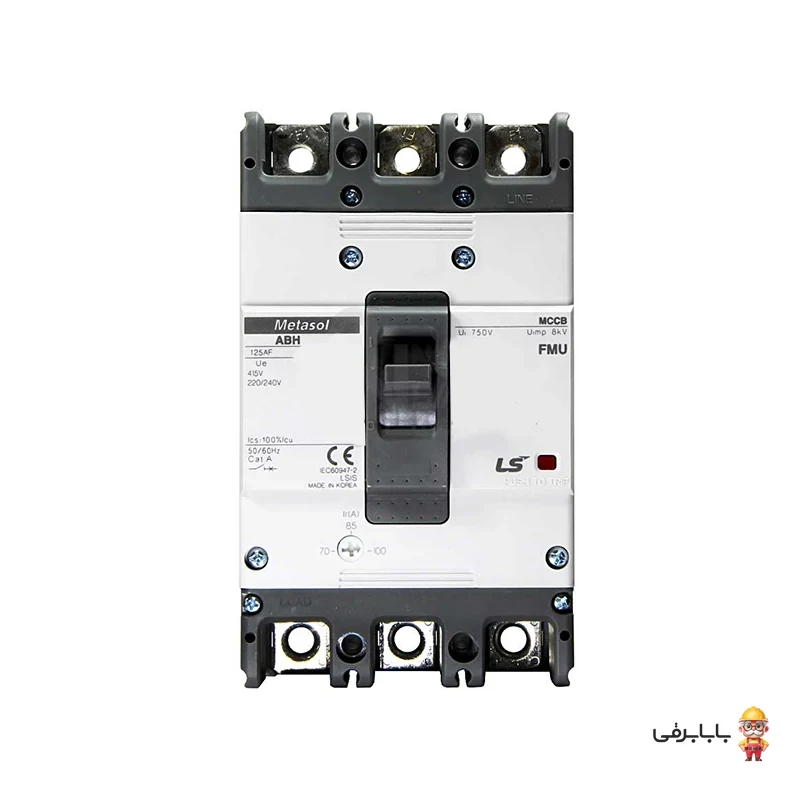

کلید اتوماتیک کامپکت (MCCB) سه پل 20 آمپر ال اس سری متاسل مدل ABH103c یکی از پیشرفته‌ترین و مطمئن‌ترین تجهیزات حفاظتی تابلویی ساخت کمپانی معتبر LS کره جنوبی است. این کلید برای حفاظت از مدارهای توزیع برق فشار ضعیف، کابل‌ها، خطوط تغذیه صنعتی و الکتروموتورها در برابر اضافه بار حرارتی و اتصال کوتاه سنگین طراحی شده است. بهره‌مندی از رله حرارتی قابل تنظیم به مهندسان و تابلوسازان این امکان را می‌دهد که جریان نامی قطع را با توجه به شرایط دقیق بار بین 0.7 تا 1 برابر جریان نامی (14 تا 20 آمپر) تنظیم نمایند. همچنین با قدرت قطع بسیار بالای 50 کیلوآمپر در سطح ولتاژ 380/415 ولت، این محصول پایداری و امنیت فوق‌العاده‌ای را حتی در مجاورت ترانسفورماتورها و شینه‌های اصلی تابلو برق فراهم می‌سازد.
ویژگی‌های برجسته و مزایای رقابتی:
- قدرت قطع استثنایی 50kA: توانایی اطفاء و قطع ایمن جریان‌های اتصال کوتاه بسیار بالا بدون آسیب به ساختار داخلی کلید.
- واحد تریپ حرارتی قابل تنظیم: امکان کالیبراسیون و تنظیم دقیق جریان قطع اضافه بار از 14 آمپر تا 20 آمپر (ضریب 0.7 الی 1).
- عایق‌بندی و مقاومت فیزیکی بالا: بدنه ساخته‌شده از پلی‌آمید نسوز با ولتاژ عایقی 690 ولت و مقاومت در برابر ضربه ناگهانی ولتاژ تا 8 کیلوولت.
- فریم کامپکت 100AF: اشغال فضای بهینه در تابلو برق و نصب سریع به صورت ثابت روی سینی تابلو.
- قابلیت نصب تجهیزات جانبی: سازگاری کامل با انواع کنتاکت کمکی، رله شنت تریپ، رله آندر ولتاژ و مکانیزم‌های موتوری و دسته‌گردان.
کاربردها و موارد مصرف:
این کلید اتوماتیک کامپکت به عنوان کلید ورودی یا انشعاب خروجی در تابلوهای توزیع اصلی (MDP) و فرعی (SDP) در کارخانجات، کارگاه‌های صنعتی، مجتمع‌های تجاری و مسکونی کاربرد گسترده‌ای دارد. همچنین به دلیل مشخصه حرارتی قابل تنظیم، گزینه‌ای ایده‌آل برای حفاظت خطوط تغذیه الکتروموتورهای سه فاز سبک تا متوسط، پمپ‌های صنعتی، کمپرسورها و سیستم‌های روشنایی توان‌بالا محسوب می‌شود.
سوالات متداول (FAQ):
سؤال: بازه جریان قابل تنظیم این کلید چقدر است و چگونه تغییر می‌کند؟
پاسخ: این کلید دارای ضریب تنظیم حرارتی 0.7 تا 1 برابر جریان نامی 20 آمپر است؛ بدین معنا که به کمک پتانسیومتر یا پیچ تنظیم موجود در نمای جلویی کلید، می‌توانید جریان عملکرد اضافه بار را از 14 آمپر تا 20 آمپر تنظیم نمایید.
سؤال: آیا حفاظت مغناطیسی (اتصال کوتاه) این مدل نیز قابل تنظیم است؟
پاسخ: خیر، در مدل‌های سری حرارتی-مغناطیسی استاندارد متاسل ABH103c، بخش حرارتی (اضافه بار) قابل تنظیم بوده و واحد مغناطیسی (اتصال کوتاه آنی) بر روی یک مقدار مشخص و ایمن به صورت ثابت (فیکس) کالیبره شده است.
سؤال: تفاوت سری ABH با مدل‌های معمولی کلیدهای اتوماتیک در چیست؟
پاسخ: سری ABH ال اس دارای قدرت قطع بسیار بالاتری (50 کیلوآمپر) در مقایسه با سری‌های اقتصادی نظیر ABN (که عموماً بین 18 تا 30 کیلوآمپر هستند) می‌باشد و برای محیط‌های حساس و صنایعی با سطح اتصال کوتاه بالا انتخاب می‌شود.
سؤال: آیا امکان نصب تجهیزات کمکی مانند رله شنت روی این کلید وجود دارد؟
پاسخ: بله، ساختار ماژولار کلیدهای کامپکت سری متاسل ال اس به شما اجازه می‌دهد تجهیزات جانبی مختلفی همچون رله شنت تریپ، رله افت ولتاژ (Under Voltage)، کنتاکت‌های کمکی (AX) و آلارم (AL) را به آسانی درون آن مونتاژ کنید.
