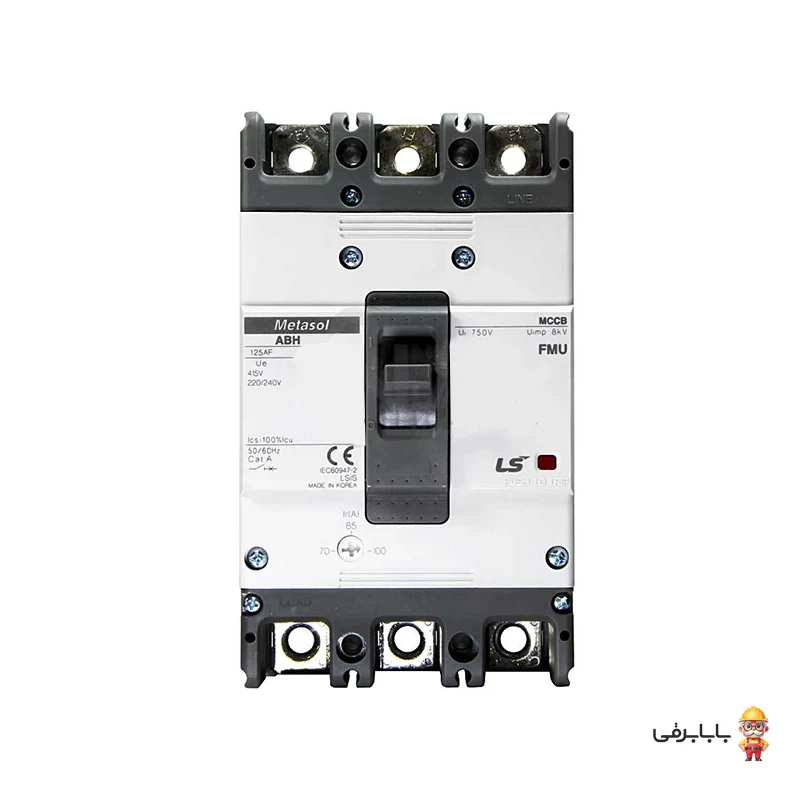

کلید اتوماتیک کامپکت (MCCB) متاسل ال اس مدل ABH203c با جریان 200 آمپر، یکی از مطمئن‌ترین و باکیفیت‌ترین تجهیزات حفاظتی ساخت کمپانی معتبر LS Electric کره جنوبی است. این کلید اتوماتیک سه‌پل با بدنه کامپکت 250 آمپر فریم و قدرت قطع فوق‌العاده 50 کیلوآمپر در سطح ولتاژ 380/415 ولت طراحی شده است. مکانیزم حفاظتی دستگاه به صورت حرارتی قابل تنظیم و مغناطیسی فیکس می‌باشد؛ بدین معنا که کاربر می‌تواند آستانه عملکرد اضافه‌بار حرارتی را بین 70 تا 100 درصد جریان نامی (140 الی 200 آمپر) متناسب با ظرفیت دقیق بار کابل‌ها و مصرف‌کننده‌ها تنظیم نماید. مقاومت بالای عایقی، کیفیت قطعات کنتاکت‌ها و بدنه نسوز پلی‌آمیدی، این تجهیز را به گزینه‌ای ایده‌آل و ایمن برای پروژه‌های حساس برق صنعتی و تأسیسات بدل کرده است.
ویژگی‌های برجسته و مزایای رقابتی:
- تنظیم دقیق جریان حرارتی: بازه تنظیم 0.7 تا 1.0 این امکان را فراهم می‌سازد تا حفاظت اضافه‌بار را متناسب با ظرفیت واقعی شبکه تنظیم کرده و مانع آسیب به کابل‌ها و تجهیزات شوید.
- قدرت قطع اتصال کوتاه فوق‌العاده بالا: قدرت قطع 50kA ایمنی کامل تابلو و مدار را حتی در اتصال کوتاه‌های شدید و لحظه‌ای شبکه صنعتی تضمین می‌کند.
- دوام مکانیکی و عایقی ممتاز: ولتاژ عایقی 690 ولت و ولتاژ ضربه‌ای 8 کیلوولت همراه با طراحی مقاوم بدنه در برابر شوک و حرارت بالا.
- پشتیبانی از تجهیزات جانبی: قابلیت افزودن کنتاکت کمکی (AUX)، رله شنت تریپ (SHT) و رله آندر ولتاژ (UVT) جهت هماهنگی با مدارهای فرمان و کنترل اضطراری.
- مطابقت با استانداردهای جهانی: طراحی و ساخت دقیق مطابق با استاندارد جهانی IEC 60947-2 و دارای نشان استاندارد اروپا (CE).
کاربردها و موارد مصرف:
کلید کامپکت حرارتی قابل تنظیم 200 آمپر ال اس سری متاسل، به عنوان کلید اصلی (Main) یا کلید خروجی تغذیه در تابلوهای توزیع اصلی (MDP) و فرعی کارخانجات، خطوط تولید، ساختمان‌های اداری و تجاری، پست‌های فشار ضعیف، حفاظت ورودی بانک‌های خازنی سنگین و تغذیه الکتروموتورهای پرتوان از طریق مدارات ستاره-مثلث و راه‌اندازهای نرم کاربرد گسترده‌ای دارد.
سوالات متداول (FAQ):
سؤال: قابلیت تنظیم حرارتی در این مدل به چه معناست و چه کارکردی دارد؟
پاسخ: کلید اتوماتیک ABH203c دارای یک پیچ تنظیم جریان (Ir) است که به شما امکان می‌دهد جریان عملکرد اضافه بار را بین 0.7 تا 1 برابر جریان نامی (یعنی از 140 تا 200 آمپر) تغییر دهید تا حفاظت تابلو دقیقاً مطابق توان مصرفی و ظرفیت کابل کشی کالیبره شود.
سؤال: بخش حفاظت مغناطیسی (اتصال کوتاه) این کلید به چه صورت کار می‌کند؟
پاسخ: واحد حفاظت مغناطیسی دستگاه که برای قطع آنی خطاهای اتصال کوتاه طراحی شده، به صورت غیرقابل تنظیم (ثابت) در ساختار کلید تعبیه شده است و در صورت بروز جریان هجومی اتصال کوتاه مدار را با قدرت 50 کیلوآمپر بدون درنگ قطع می‌نماید.
سؤال: آیا بر روی این کلید اتوماتیک امکان نصب موتور الکتریکی جهت قطع و وصل از راه دور وجود دارد؟
پاسخ: خیر، تیپ بدنه ABH203c قابلیت نصب موتور اپراتور را ندارد؛ اما می‌توان رله‌های حفاظتی فرمان شامل رله شنت تریپ (برای قطع از راه دور)، رله آندر ولتاژ و کنتاکت کمکی را روی آن نصب کرد.
سؤال: تفاوت سری ABH با سایر کلیدهای کامپکت ال اس چیست؟
پاسخ: کد ABH نشان‌دهنده قدرت قطع بالا (High Breaking Capacity با ظرفیت 50kA) در سری متاسل است که برای محیط‌هایی با اتصال کوتاه‌های محتمل شدید طراحی شده و سطح حفاظتی بالاتری نسبت به مدل‌های با قدرت قطع استاندارد (مانند 37kA) فراهم می‌آورد.
