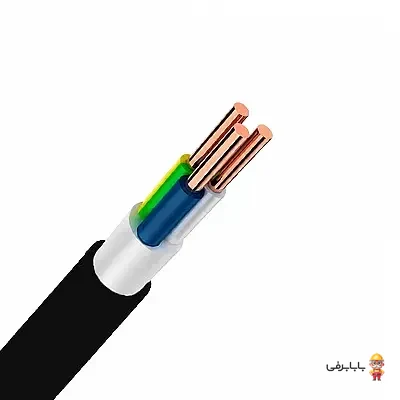

کابل زمینی مفتولی 3×4 افشار نژاد خراسان (کد فنی NYY-J) یکی از استانداردترین و معتبرترین کابل‌های قدرت فشار ضعیف در بازار صنعت برق کشور است. این کابل با بهره‌گیری از مس آنیل‌شده با خلوص بالا، جریان الکتریکی پایدار و بدون اتلاف را فراهم کرده و با برخورداری از سه رشته مجزا (فاز، نول و ارت حفاظتی)، ایمنی کاملی را در سیستم‌های برق‌رسانی تک‌فاز پرمصرف ایجاد می‌کند. شرکت صنعتی الکتریک خراسان (افشارنژاد) با رعایت سخت‌گیرانه‌ترین استانداردهای بین‌المللی نظیر IEC و VDE آلمان، محصولی با دوام مکانیکی بالا، عایق‌بندی مقاوم PVC و طول عمر فوق‌العاده عرضه کرده که خیال مجریان پروژه‌های ساختمانی و صنعتی را از بابت ایمنی و استانداردهای نظام مهندسی آسوده می‌سازد.
ویژگیهای برجسته و مزایای رقابتی:
- هادی تمام مس کلاس ۱: استفاده از مس خالص و آنیل‌شده به صورت تک‌مفتول جهت انتقال جریان با حداقل افت ولتاژ و مقاومت اهمی مجاز ۴.۶۱ اهم بر کیلومتر.
- عایق و روکش دو لایه PVC مقاوم: دارای ضخامت عایق ۱ میلی‌متر و روکش نهایی ۱.۸ میلی‌متر با خاصیت خودخاموش‌شوندگی و مقاومت بسیار بالا در برابر فشارهای مکانیکی و نفوذ نم و رطوبت.
- دارای رشته ارت اختصاصی: تجهیز شده به ۳ رشته استاندارد (مشکی، آبی و زرد/سبز) جهت اتصال به چاه ارت و حفاظت کامل در برابر خطرات برق‌گرفتگی یا اتصالی.
- تحمل ولتاژی تا ۱۰۰۰ ولت: رنج ولتاژ نامی 0.6/1 کیلوولت با ولتاژ تست ۴ کیلوولت متناسب با شبکه‌های توزیع فشار ضعیف.
- انطباق کامل با مراجع کیفی: تولید شده بر اساس استانداردهای روز IEC 60502-1 و استاندارد ملی ایران INSO 3569-1.
کاربردها و موارد مصرف:
کابل خشک و زمینی 3×4 افشارنژاد خراسان به طور ویژه برای تاسیسات و سیستم‌های الکتریکی ثابت طراحی شده است. از جمله موارد مصرف رایج این کابل می‌توان به موارد زیر اشاره کرد:
- برق‌رسانی به تجهیزات تک‌فاز با توان و مصرف بالا نظیر کولرهای گازی پرتوان، اسپلیت‌ها، پمپ‌های آب خانگی و صنعتی و هیترهای برقی.
- کابل‌کشی زیرزمینی در کانال‌های خاکی، ترانشه‌ها و لوله‌های پلی‌اتیلن توکار به دلیل مقاومت بالای روکش بیرونی.
- تغذیه تابلوهای برق فرعی ساختمانی و صنعتی از کنتور تا جعبه فیوز اصلی.
- روشنایی محوطه‌های باز، باغ‌ها و خطوط زمینی تأسیسات با نیاز به رشته ارت دائمی.
سوالات متداول (FAQ):
سؤال: تفاوت کابل زمینی (مفتولی) 3×4 با مدل افشان آن در چیست؟
پاسخ: کابل زمینی دارای هادی تک‌سیم و خشک (کلاس ۱) است که استحکام مکانیکی بالاتر و افت ولتاژ کمتری در فواصل طولانی دارد و مخصوص نصب ثابت و دفنی است؛ در حالی که کابل افشان انعطاف‌پذیر بوده و برای فضاهای با خمش زیاد و کاربردهای متحرک به کار می‌رود.
سؤال: جریان مجاز کابل مفتولی 3×4 افشار نژاد چقدر است؟
پاسخ: این کابل در دمای محیطی ۳۰ درجه سانتی‌گراد در هوا جریانی معادل حدود ۳۴ آمپر را به صورت مداوم عبور می‌دهد که البته متناسب با طول مسیر و نحوه کابل‌کشی (در خاک یا لوله) افت ولتاژ مجاز باید محاسبه گردد.
سؤال: آیا این کابل را می‌توان به صورت مستقیم در زیر خاک دفن کرد؟
پاسخ: بله؛ به دلیل روکش مستحکم PVC تیپ NYY، امکان نصب در کانال‌های زیرزمینی وجود دارد؛ هرچند استفاده از لوله یا بستر ماسه‌ای استاندارد جهت محافظت در برابر صدمات مکانیکی و بیل‌خوردگی اکیداً توصیه می‌شود.
سؤال: رنگ‌بندی رشته‌های داخلی کابل به چه صورت است؟
پاسخ: این کابل دارای ۳ رشته به رنگ‌های مشکی (برای فاز)، آبی (برای نول) و زرد/سبز (جهت سیستم ارتینگ و اتصال به زمین) می‌باشد.
