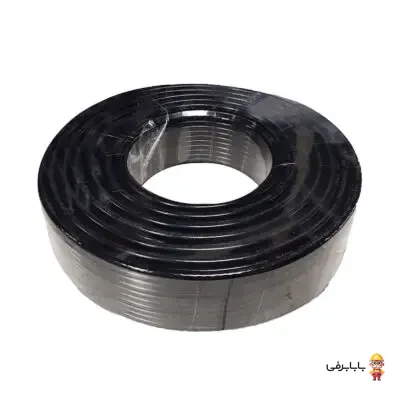

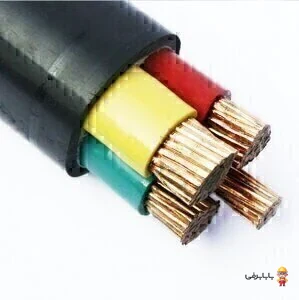

کابل زمینی 3×120+70 افشار نژاد خراسان یکی از کابل‌های قدرت سنگین و فوق‌العاده باکیفیت در رده فشار ضعیف (Low Voltage) است که توسط شرکت نام‌آشنا و معتبر صنعتی الکتریک خراسان (افشارنژاد) طراحی و تولید شده است. این کابل با ساختار 3 رشته فاز 120 میلیمتر مربعی و یک رشته نول کاهش‌یافته 70 میلیمتر مربعی (3.5 رشته) بر پایه هادی‌های مسی خالص آنیل‌شده کلاس 2 (نیمه افشان مقطعی) تولید گردیده و انتخابی مطمئن و بادوام برای شبکه‌های توزیع و کابل‌کشی‌های اصلی پروژه‌های صنعتی و زیرساختی به شمار می‌رود. شرکت افشارنژاد با بهره‌گیری از تجهیزات مدرن و آمیزه پلیمری باکیفیت PVC در عایق و غلاف خارجی، رسانایی عالی، افت ولتاژ ناچیز و مقاومت فیزیکی بالا در برابر فشارهای مکانیکی محیط دفنی را تضمین کرده است.
ویژگیهای برجسته و مزایای رقابتی:
- هادی تمام مس استاندارد کلاس 2: استفاده از مس آنیل‌شده با خلوص بالا مطابق استانداردهای ملی و بین‌المللی جهت حداقل افت ولتاژ و انتقال مطمئن جریان بالا.
- عایق و روکش مقاوم PVC/ST2: مقاومت فوق‌العاده در برابر نفوذ رطوبت، پوسیدگی خاک، فرسایش، تابش فرابنفش (UV) و خاصیت خودخاموش‌شوندگی در برابر انتشار آتش (Flame Retardant طبق IEC 60332).
- طراحی بهینه نول کاهش‌یافته: وجود رشته نول با سطح مقطع 70 میلیمتر مربع علاوه بر کاهش وزن کلی کابل و سهولت کشش در داکت و ترانشه، هزینه خرید تمام‌شده را به شکلی کاملاً مهندسی کاهش می‌دهد.
- تحمل جریان و شوک حرارتی بالا: تحمل دمایی ایده‌آل در عملکرد دائم تا 70+ درجه سانتیگراد و تحمل دمای اتصال کوتاه تا 160 درجه سانتیگراد.
- دارای تاییدیه‌های بین‌المللی: منطبق با استانداردهای سخت‌گیرانه IEC 60502-1، ISIRI 3569 و BS 5467 همراه با نشان استاندارد ملی ایران و گواهی مدیریت کیفیت.
کاربردها و موارد مصرف:
کابل زمینی 3×120+70 خراسان برای نصب ثابت در فضاهای داخلی و خارجی، دفن مستقیم در زیر زمین (محیط‌های خاکی فاقد تنش مکانیکی شدید)، کانال‌ها، لوله‌های برق و ترانشه‌های صنعتی به کار می‌رود. از مهم‌ترین کاربردهای این محصول می‌توان به خطوط اصلی تغذیه تابلوهای توزیع برق کارخانجات، پست‌های ترانسفورماتور محلی، پمپ‌خانه‌ها و ایستگاه‌های پمپاژ پرقدرت، مجتمع‌های مسکونی و تجاری بزرگ، تأسیسات عمرانی و نیروگاهی و تأمین برق دیماندی کارگاه‌ها اشاره نمود.
سوالات متداول (FAQ):
سؤال: تفاوت کابل زمینی (مفتولی/نیمه افشان) با کابل افشان در سایز 3×120+70 چیست؟
پاسخ: کابل‌های زمینی دارای هادی‌های کلاس 2 (چند مفتول تابیده‌شده ضخیم) با عایق و روکش مستحکم‌تر هستند که برای نصب‌های ثابت، خواباندن در زمین و داکت بدون حرکت طراحی شده‌اند و مقاومت فیزیکی و مقاومت در برابر رطوبت بالاتری نسبت به کابل‌های افشان دارند؛ در حالی که کابل‌های افشان انعطاف‌پذیرتر بوده و بیشتر در مسیرهای پرپیچ‌وخم متحرک استفاده می‌شوند.
سؤال: چرا سطح مقطع رشته نول در این کابل به جای 120 برابر 70 میلیمتر مربع است؟
پاسخ: در شبکه‌های سه فاز متعادل صنعتی، جریان برگشتی نول بسیار کمتر از جریان عبوری از هر یک از فازها است؛ از این رو بر اساس استانداردهای مهندسی برق (کابل‌های 3.5 رشته)، سطح مقطع نول نصف یا حدود 60% فاز در نظر گرفته می‌شود تا وزن کابل و بهای پرداختی مشتری بهینه‌سازی گردد.
سؤال: آیا می‌توان این کابل را مستقیماً زیر خاک دفن کرد؟
پاسخ: بله، ساختار عایق و غلاف ضخیم PVC این کابل زمینی مقاومت مناسبی در خاک و رطوبت زیرزمینی دارد. با این حال برای جلوگیری از وارد آمدن صدمات ناشی از نشست خاک یا سنگ‌ریزه‌ها، توصیه می‌شود در بستر ماسه نرم خوابانده شده و روی آن با آجر محافظ یا لوله‌های مخصوص پوشانده شود.
سؤال: حداکثر جریان قابل تحمل این کابل در شرایط مختلف چقدر است؟
پاسخ: ظرفیت مجاز جریان این کابل بسته به دمای محیط و نوع نصب متفاوت است؛ در خاک با دمای 20 درجه سانتیگراد حدود 270 تا 310 آمپر و در هوا با دمای 30 درجه سانتیگراد حدود 240 تا 275 آمپر را بدون افت ولتاژ غیرمجاز انتقال می‌دهد.
