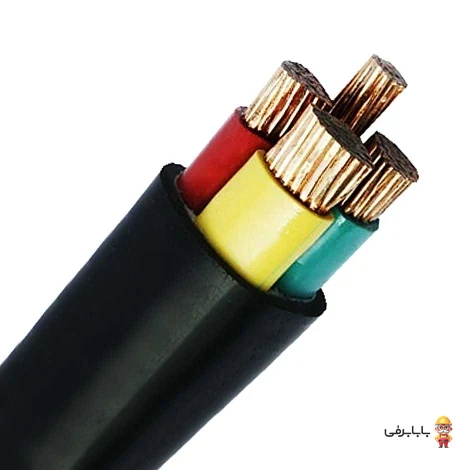

کابل زمینی 16+25×3 افشار نژاد خراسان یکی از معتبرترین و باکیفیت‌ترین کابل‌های قدرت فشار ضعیف (LV) در صنعت برق کشور است. این محصول که به اصطلاح کابل «سه و نیم رشته» شناخته می‌شود، شامل سه رشته هادی مسی با مقطع ۲۵ میلی‌متر مربع برای فازها و یک رشته هادی مسی با مقطع ۱۶ میلی‌متر مربع به عنوان نول می‌باشد. شرکت صنعتی الکتریک خراسان (افشارنژاد) با بهره‌گیری از مس خالص آنیل‌شده و عایق پلیمری درجه یک PVC، کابلی منطبق بر بالاترین استانداردهای ملی و بین‌المللی (ISIRI 3569 و IEC 60502-1) تولید کرده که رسانایی فوق‌العاده، حداقل افت ولتاژ و طول عمر عملیاتی بسیار بالا را در پروژه‌های صنعتی و ساختمانی تضمین می‌نماید.
ویژگی‌های برجسته و مزایای رقابتی:
- هادی مسی خالص کلاس ۲: ساختار نیمه‌افشان هادی باعث استحکام مکانیکی بالا، فرم‌پذیری عالی در مسیرهای دفنی و هدایت الکتریکی پایدار با مقاومت اهمی استاندارد می‌شود.

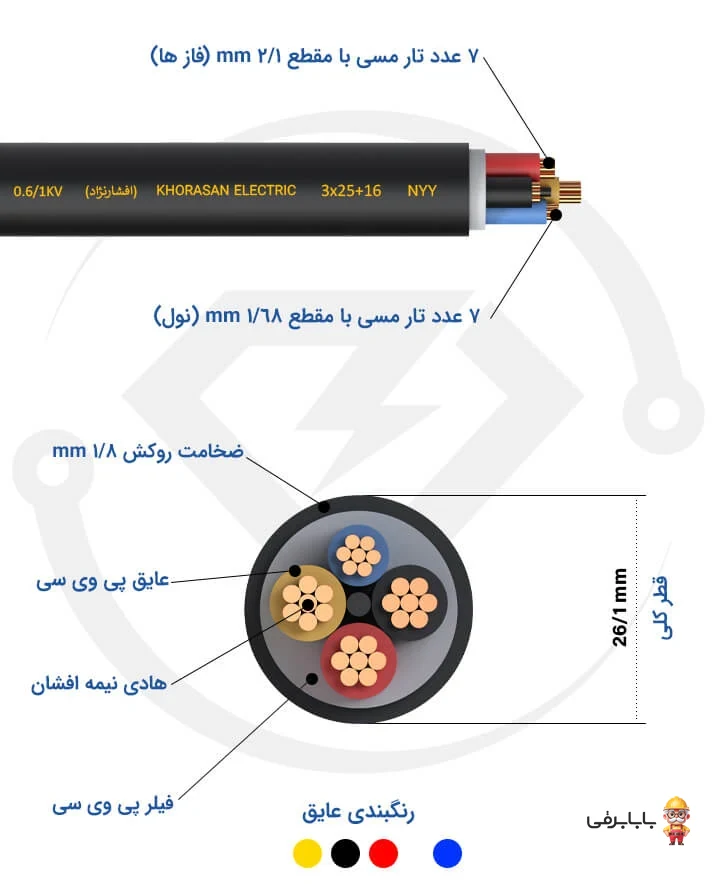

- ساختار سه‌لایه پلیمری (NYY): بهره‌مندی از عایق PVC، فیلر پرکننده مرغوب جهت گرد شدن هندسه کابل و روکش نهایی بادوام در برابر تنش‌های محیطی و مکانیکی.
- مقاومت روکش در برابر پرتو خورشید (UV Resistant): محافظت کامل در برابر تابش مستقیم نور آفتاب و جلوگیری از فرسودگی و ترک‌خوردگی زودرس روکش.
- طراحی علمی زوایای تاب رشته‌ها: خنثی‌سازی شار مغناطیسی ناشی از عبور جریان الکتریکی در بار سه فاز و بهبود پایداری شبکه توزیع برق.
- ایمنی و استاندارد بالا: دارای تاییدیه استاندارد ملی ایران و تست‌های کنترل کیفیت مطابق استانداردهای VDE آلمان و IEC.
کاربردها و موارد مصرف:
کابل زمینی 16+25×3 خراسان افشارنژاد به طور ویژه برای تغذیه و انتقال انرژی الکتریکی در شبکه‌های سه فاز فشار ضعیف (ولتاژ نامی ۶۰۰/۱۰۰۰ ولت) طراحی شده است. از عمده‌ترین کاربردهای این کابل می‌توان به موارد زیر اشاره کرد:
- نصب مستقیم در زیر خاک (دفن در کانال‌های زمینی) در فضاهای باز، پروژه‌های عمرانی و محوطه‌سازی
- کابل‌کشی تابلوهای توزیع برق اصلی و فرعی در کارخانجات، کارگاه‌های صنعتی و مجتمع‌های تجاری-مسکونی
- تغذیه مصرف‌کننده‌های سه فاز توان‌متوسط نظیر الکتروموتورها، پمپ‌های آب صنعتی و دستگاه‌های تولیدی
- نصب بر روی سینی کابل، درون داکت‌ها و لوله‌های محافظ برق در سازه‌های بتنی و محیط‌های تاسیساتی
سوالات متداول (FAQ):
سؤال: تفاوت کابل زمینی (مفتولی) 16+25×3 با کابل‌های افشان در چیست؟
پاسخ: کابل‌های زمینی دارای هادی نیمه‌افشان (کلاس ۲) با ساختار مفتول‌های تابیده‌شده هستند که مقاومت مکانیکی بالاتر و تلفات کمتری نسبت به کابل افشان دارند و منحصراً برای مصارف ثابت، نصب توکار و دفن زیرزمینی طراحی شده‌اند؛ در حالی که کابل افشان برای محیط‌هایی با نیاز به انعطاف مکرر کاربرد دارد.
سؤال: ساختار «سه و نیم رشته» در این کابل به چه معناست؟
پاسخ: در شبکه‌های سه فاز متقارن، جریان بازگشتی نول کمتر از جریان فازهاست؛ بنابراین کابل با سه رشته فاز ۲۵ میلی‌متر مربع و یک رشته نول ۱۶ میلی‌متر مربع طراحی شده تا ضمن پاسخگویی کامل به مشخصات فنی استاندارد، در مصرف مس صرفه‌جویی شده و وزن و قیمت کابل بهینه شود.
سؤال: آیا می‌توان این کابل را مستقیماً زیر خاک دفن کرد؟
پاسخ: بله، روکش PVC مقاوم این کابل امکان نصب مستقیم در زیر خاک را فراهم می‌کند؛ البته در محل‌هایی که احتمال وارد آمدن ضربات یا تنش‌های مکانیکی سنگین و کوبش مستقیم وجود دارد، استفاده از ماسه بادی، آجرچینی محافظ یا لوله‌های محافظتی توصیه می‌شود.
سؤال: ولتاژ نامی و شرایط دمایی مجاز این کابل چقدر است؟
پاسخ: ولتاژ نامی آن ۶۰۰ الی ۱۰۰۰ ولت (۰.۶/۱ کیلوولت) است و دمای مجاز بهره‌برداری مداوم آن از منفی ۳۰ تا مثبت ۷۰ درجه سانتی‌گراد در هادی می‌باشد.
