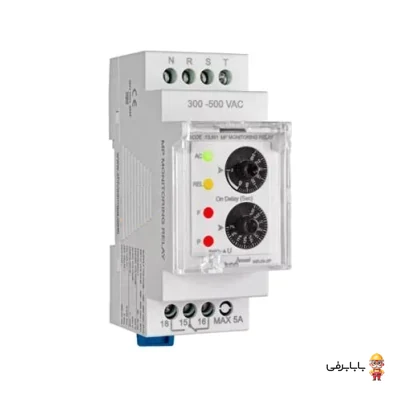

کنترل فاز میکروپروسسوری شیوا امواج مدل MRJN-2P (کد 13JN1) یکی از دقیق‌ترین، کاربردی‌ترین و باکیفیت‌ترین تجهیزات حفاظتی شبکه برق سه فاز ساخت ایران است که جهت مانیتورینگ پیوسته و ایمن‌سازی انواع مصرف‌کننده‌ها و موتورهای الکتریکی سه فاز در برابر نوسانات، خطاها و اختلالات شبکه طراحی شده است. این دستگاه با بهره‌گیری از پردازشگر میکروپروسسوری پیشرفته، کوچک‌ترین اعوجاج در خطوط سه فاز را با دقت و سرعت بالا آنالیز کرده و به محض تشخیص هرگونه خطای ولتاژی یا قطعی فاز، فرمان قطع مدار فرمان را صادر می‌نماید. بدنه مستحکم با ابعاد کامپکت ریلی (طرح مینی) و امکان پلمپ کردن پنل تنظیمات، امنیت دستگاه را در محیط‌های صنعتی تضمین می‌کند.
ویژگیهای برجسته و مزایای رقابتی:
- پردازش دقیق میکروپروسسوری: نظارت مستمر و فوق‌العاده حساس بر پارامترهای ولتاژ بدون خطای آنالوگ.
- حفاظت جامع ۵ گانه: مراقبت کامل در برابر قطع فاز، جابجایی توالی فازها، عدم تقارن فازها و افزایش/کاهش نامتعارف ولتاژ.
- قابلیت پلمپ قاب پنل: امکان بستن و پلمپ دسترسی به پتانسیومترهای تنظیمی جهت جلوگیری از دستکاری افراد غیرمجاز.
- نشانگرهای تفکیک‌شده LED: دارای ۴ نشانگر مجزا برای نمایش وصل شبکه (AC)، فعال بودن رله خروجی (REL)، بروز خطای جابجایی فاز (P) و خطای عدم تقارن یا ولتاژ (F).
- زمان‌بندی تاخیر وصل و قطع هوشمند: قابلیت تنظیم تاخیر زمان وصل بین ۲ تا ۲۴۰ ثانیه و زمان قطع ایمن برای جلوگیری از صدمات لحظه استارت موتورها.

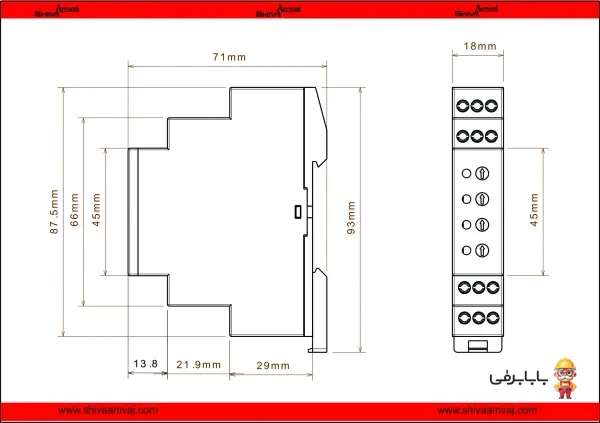

- طراحی فشرده و استاندارد: نصب سریع بر روی ریل‌های استاندارد تابلویی با اشغال حداقل فضای مفید تابلو برق.
کاربردها و موارد مصرف:
کنترل فاز میکروپروسسوری سری N شیوا امواج برای حفاظت کلیه تابلوهای برق صنعتی، ساختمانی، موتورخانه‌ها و ماشین‌آلات مجهز به تغذیه سه فاز ضروری است. مهم‌ترین مصارف آن شامل موارد زیر است:
- حفاظت از الکتروموتورهای صنعتی، پمپ‌های آب کشاورزی، لجن‌کش‌ها و پمپ‌های چاه عمیق در برابر دوفاز شدن و سوختن سیم‌پیچ.
- تابلوهای توزیع و مدار فرمان کارخانجات، کارگاه‌ها و خطوط تولید اتوماتیک.
- سیستم‌های برودتی، سردخانه‌ها، چیلرها، فن‌ها و کمپرسورهای اسکرو و پیستونی سه فاز.
- آسانسورها و بالابرهای هیدرولیک و کششی به منظور جلوگیری از چرخش معکوس الکتروموتور بر اثر جابجایی فاز.
سوالات متداول (FAQ):
سؤال: تفاوت نشانگرهای F و P بر روی دستگاه چیست؟
پاسخ: نشانگر P مخصوص تشخیص و هشدار جابجایی ترتیب فازها است. نشانگر F مربوط به خطای فاز اعم از قطع یکی از خطوط، افت یا افزایش خارج از محدوده ولتاژ، و یا عدم تقارن ولتاژ فازها نسبت به یکدیگر است.
سؤال: چرا چشمک زدن همزمان تمام نشانگرها رخ می‌دهد؟
پاسخ: چشمک‌زن شدن همزمان همه LEDهای روی پنل نشان‌دهنده اشتباه در اتصال نول یا جابجایی ورودی فاز و نول به ترمینال‌های تغذیه دستگاه است که با تصحیح سیم‌بندی برطرف می‌شود.
سؤال: تاخیر در وصل دستگاه چه کاربردی دارد و چگونه تنظیم می‌شود؟
پاسخ: ولوم تاخیر وصل (On Delay) اجازه می‌دهد پس از تثبیت و نرمال شدن برق شبکه، مدار بعد از زمان تعیین‌شده (بین ۲ تا ۲۴۰ ثانیه) وصل شود تا از استارت‌های مکرر و آسیب‌رسان ناشی از نوسانات پی‌درپی شبکه جلوگیری گردد.
سؤال: آیا این محصول دارای خروجی مستقیم برای راه‌اندازی موتور است؟
پاسخ: خیر، خروجی این دستگاه یک کنتاکت رله ۵ آمپر است که باید در مدار فرمان بوبین کنتاکتور اصلی موتور قرار گیرد و جریان مستقیم بار قدرت را قطع و وصل نمی‌کند.
