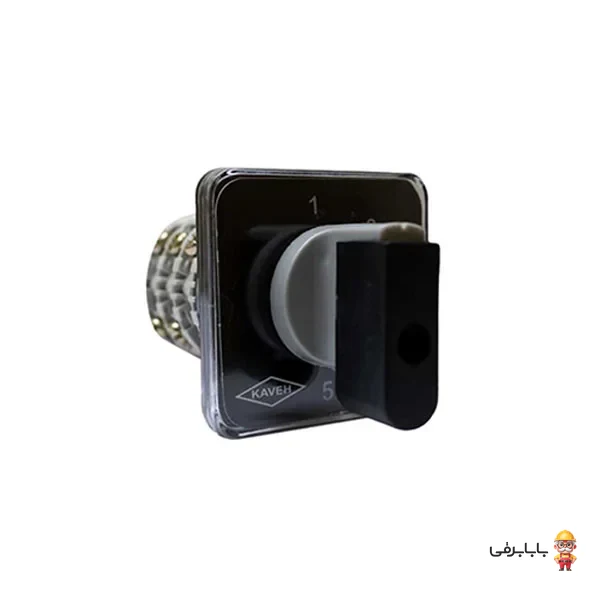

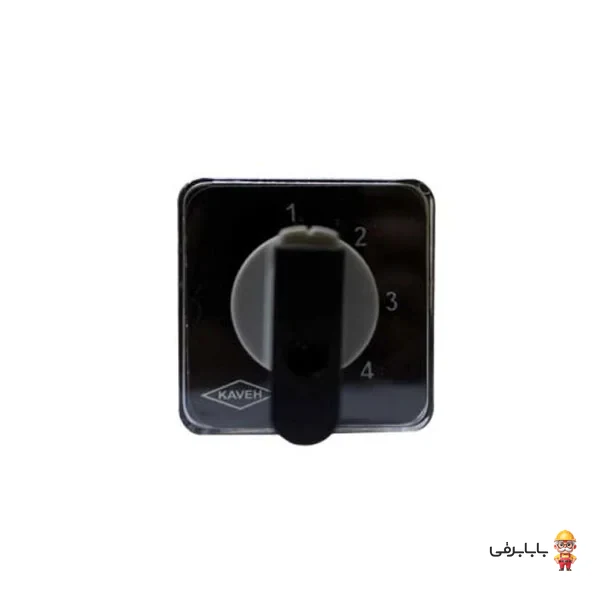

کلید گردان یک پل پنج حالته کهربا مدل CM15 با جریان نامی 40 آمپر، یکی از پرکاربردترین تجهیزات سوئیچینگ و فرمان در تابلوهای برق صنعتی و کارگاهی است. این کلید سلکتوری با مکانیزم بدون صفر (No Zero Position) طراحی شده و قابلیت هدایت و سوئیچینگ یک خط فاز ورودی مشترک را به ۵ خروجی مجزا با زاویه چرخش پله‌ای ۴۵ درجه فراهم می‌سازد. بهره‌گیری از متریال مرغوب باکالیت در ساختار بدنه، مقاومت دی‌الکتریک بالا، تحمل جریان حرارتی تا ۵۰ آمپر و پلاتین‌های آلیاژی مقاوم در برابر فرسایش ناشی از جرقه، ضریب اطمینان و طول عمر عملکردی این تجهیز را در مدارهای بار سنگین و سوییچینگ‌های متوالی تضمین می‌کند.
ویژگی‌های برجسته و مزایای رقابتی:
- طراحی پنج حالته بدون صفر: سوئیچینگ پیوسته میان ۵ وضعیت کاری مختلف بدون وقفه و قطعی کامل مدار در حالت میانی صفر.
- تحمل جریان و قدرت نامی بالا: جریان نامی ۴۰ آمپر با جریان حرارتی ۵۰ آمپر، مناسب برای کنترل بارهای تا ۱۲ کیلووات در ولتاژ ۲۳۰ ولت و ۲۱ کیلووات در ۴۰۰ ولت.
- بدنه مستحکم از جنس باکالیت: عایق‌بندی فوق‌العاده در برابر حرارت بالا، عدم اشتعال و مقاومت فیزیکی در برابر ضربه و لرزش‌های صنعتی.
- مکانیزم چرخشی روان و زاویه ۴۵ درجه: تغییر وضعیت نرم با عملکرد تقویتی فنری جهت تسریع در قطع و وصل کنتاکت‌ها و جلوگیری از ایجاد قوس ماندگار.
- مطابقت کامل با استانداردهای معتبر: طراحی و ساخت مطابق با استاندارد بین‌المللی IEC 60947-1&3 جهت تضمین ایمنی تابلو و سیستم‌های فشار ضعیف.
کاربردها و موارد مصرف:
این کلید سلکتوری ۴۰ آمپر در صنایع و سیستم‌های برقی گوناگون مورد استفاده قرار می‌گیرد؛ از جمله تنظیم دور موتورهای چندسرعته، کنترل و تغییر وضعیت پله‌ای هیترها و المنتهای صنعتی، انتخاب ورودی‌ها یا ترانسفورماتورهای تنظیمی، مدارات کنترل فرآیند در تابلوهای توزیع و فرمان، و انتخاب مصرف‌کننده‌ها یا بارهای مختلف بدون خاموشی کلی مدار.
سوالات متداول (FAQ):
سؤال: منظور از «بدون صفر» در کلید سلکتوری پنج حالته چیست؟
پاسخ: در کلیدهای بدون صفر، وضعیت قطع کامل (OFF یا 0) روی پلاک کلید وجود ندارد و سوییچ همواره روی یکی از پنج حالت خروجی (۱ تا ۵) قرار دارد و با چرخش آن، وضعیت مستقیماً از یک حالت به حالت دیگر تغییر می‌یابد.
سؤال: سیم‌بندی ترمینال‌های ورودی و خروجی کلید CM15 به چه صورت انجام می‌شود؟

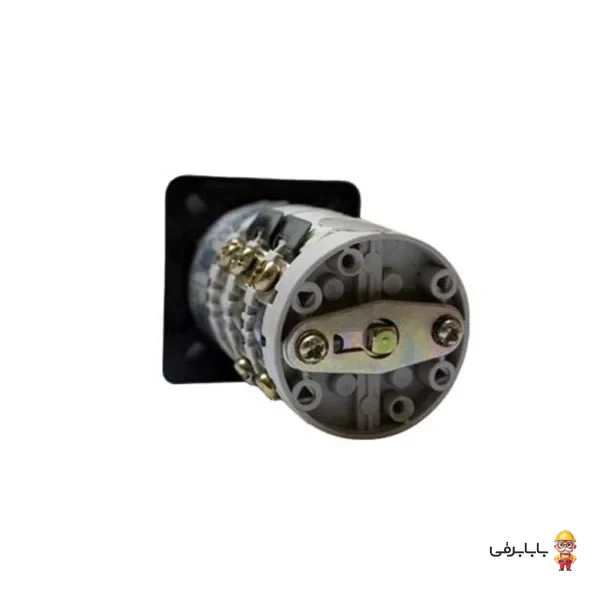

پاسخ: این کلید دارای یک ورودی مشترک فاز (که ترمینال‌های ورودی آن از طریق شینه‌های اتصال داخلی یکپارچه شده‌اند) و ۵ ترمینال خروجی مجزا است که متناسب با موقعیت دستگیره کلید، فاز ورودی به یکی از خروجی‌های ۱ تا ۵ هدایت می‌شود.
سؤال: آیا می‌توان از این کلید برای راه‌اندازی و انتخاب دور الکتروموتورهای تکفاز استفاده کرد؟
پاسخ: بله، با توجه به رده بهره‌برداری AC-23A و تحمل جریان اسمی ۴۰ آمپر، این کلید انتخابی ایده‌آل و ایمن برای بارهای موتوری تکفاز و کنترل مدارهای چندپله‌ای به شمار می‌رود.
سؤال: جنس پلاتین‌ها و بدنه کلید در برابر جرقه‌های متوالی چگونه است؟
پاسخ: بدنه از متریال باکالیت فشرده نسوز ساخته شده که عایق حرارتی بالایی دارد و پلاتین‌های داخلی با پوشش مقاوم در برابر جرقه، از افت ولتاژ و اکسیداسیون زودرس جلوگیری می‌کنند.
