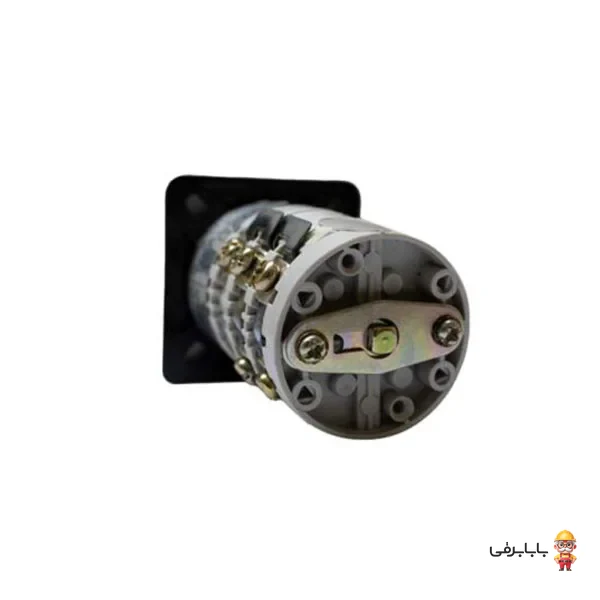

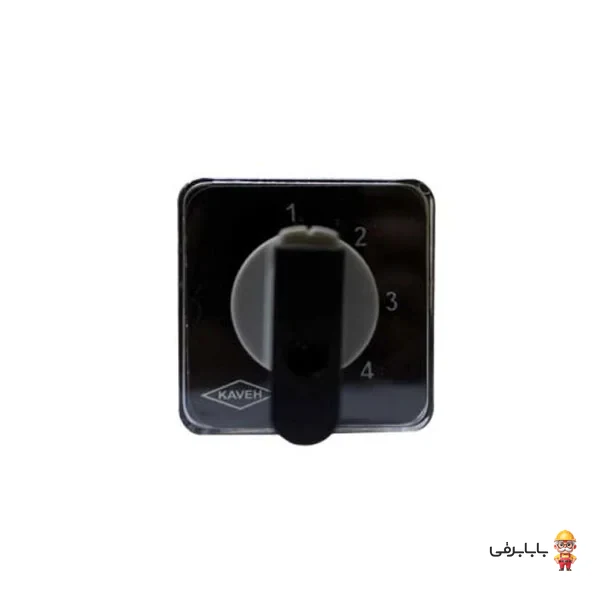

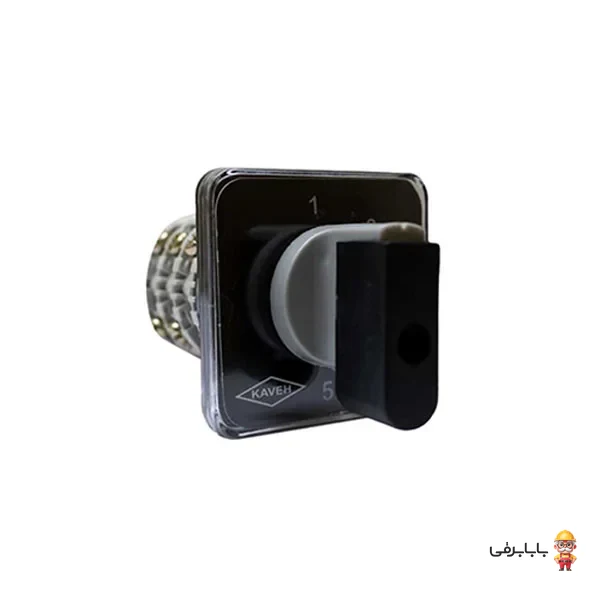

کلید سلکتوری و گردان یک فاز پنج حالته بدون صفر کهربا مدل CM15 با جریان نامی 16 آمپر، یکی از پرکاربردترین تجهیزات تابلویی در سیستم‌های برق صنعتی و تأسیساتی جهت جابجایی پیوسته مدارهای تکفاز است. این کلید با طراحی ارگونومیک، کنتاکت‌های نقره با رسانایی بالا و بدنه عایق و نسوز تولید شده است. ساختار بدون صفر این محصول تضمین می‌کند که خروجی همواره بین یکی از 5 وضعیت (1، 2، 3، 4 و 5) در حال اتصال بوده و حالت قطعی یا خاموشی مطلق (حالت صفر) در مسیر کلید وجود ندارد که این ویژگی، آن را به گزینه‌ای ایده‌آل برای کنترل پله‌ای تجهیزات، ترانس‌ها یا انتخاب خطوط کاری مداوم تبدیل کرده است.
ویژگی‌های برجسته و مزایای رقابتی:
- عملکرد روان و دقیق: زاویه چرخش پله‌ای 45 درجه با احساس مکانیکی مشخص و قاطع در هر تغییر وضعیت.
- پنج حالت خروجی پیوسته: دارای ورودی مشترک فاز و 5 ترمینال خروجی مستقل بدون داشتن وضعیت قطع (حالت صفر).
- کنتاکت‌های مقاوم: تحمل جریان نامی تا 16 آمپر و جریان حرارتی 20 آمپر با حداقل افت ولتاژ و مقاومت بالا در برابر جرقه.
- ایمنی و دوام صنعتی: ساخته شده از متریال مرغوب پلیمری خودخاموش‌شونده و منطبق بر استانداردهای ایمنی برق صنعتی IEC.
- نصب سریع در تابلو: طراحی استاندارد جهت نصب آسان بر روی درب تابلو، پانل‌های کنترل و رک‌های توزیع برق.
کاربردها و موارد مصرف:
این کلید سلکتوری در انواع تابلوهای توزیع و فرمان برای مصارفی که نیاز به جابجایی پیوسته بدون قطع مدار وجود دارد به کار می‌رود؛ از جمله انتخاب پله‌های ترانسفورماتورها و تپ‌چنجرهای دستی، تغییر دور یا سرعت الکتروموتورهای تکفاز چندسرعته، کنترل وضعیت شیرهای برقی، جابجایی بین مصرف‌کننده‌های روشنایی یا خطوط تولید پیوسته و مدارات مانیتورینگ پارامترهای تابلویی.
سوالات متداول (FAQ):
سؤال: منظور از «بدون صفر» در کلید سلکتوری CM15 چیست؟
پاسخ: در کلیدهای بدون صفر، وضعیتی تحت عنوان خاموش یا خنثی (حالت 0) تعبیه نشده است؛ دستگیره همواره روی یکی از شماره‌های 1 تا 5 قرار دارد و برق پیوسته به یکی از مصرف‌کننده‌ها متصل است.
سؤال: آیا سیم‌بندی این کلید نیاز به پل‌زدن ورودی‌ها دارد؟
پاسخ: خیر، در این مدل ترمینال‌های ورودی به وسیله تیغه‌های هادی تعبیه‌شده داخلی به صورت یک ورودی واحد (فاز مشترک) متصل هستند و کاربر تنها سیم فاز را به ورودی اصلی متصل کرده و 5 رشته خروجی مستقل برای مصرف‌کننده‌ها دریافت می‌کند.
سؤال: حداکثر جریان قابل تحمل این کلید چه مقدار است؟
پاسخ: جریان کار نامی پیوسته این کلید 16 آمپر بوده و جریان حرارتی مجاز قراردادی (Ith) آن تا 20 آمپر بر روی شبکه تکفاز 230 ولت است.
سؤال: آیا امکان استفاده از این کلید برای برق سه‌فاز وجود دارد؟
پاسخ: خیر، این مدل به صورت تک‌پل (یک فاز) طراحی شده و برای سوئیچینگ خطوط سه فاز به کلیدهای گردان سه پل نیاز خواهید داشت.
