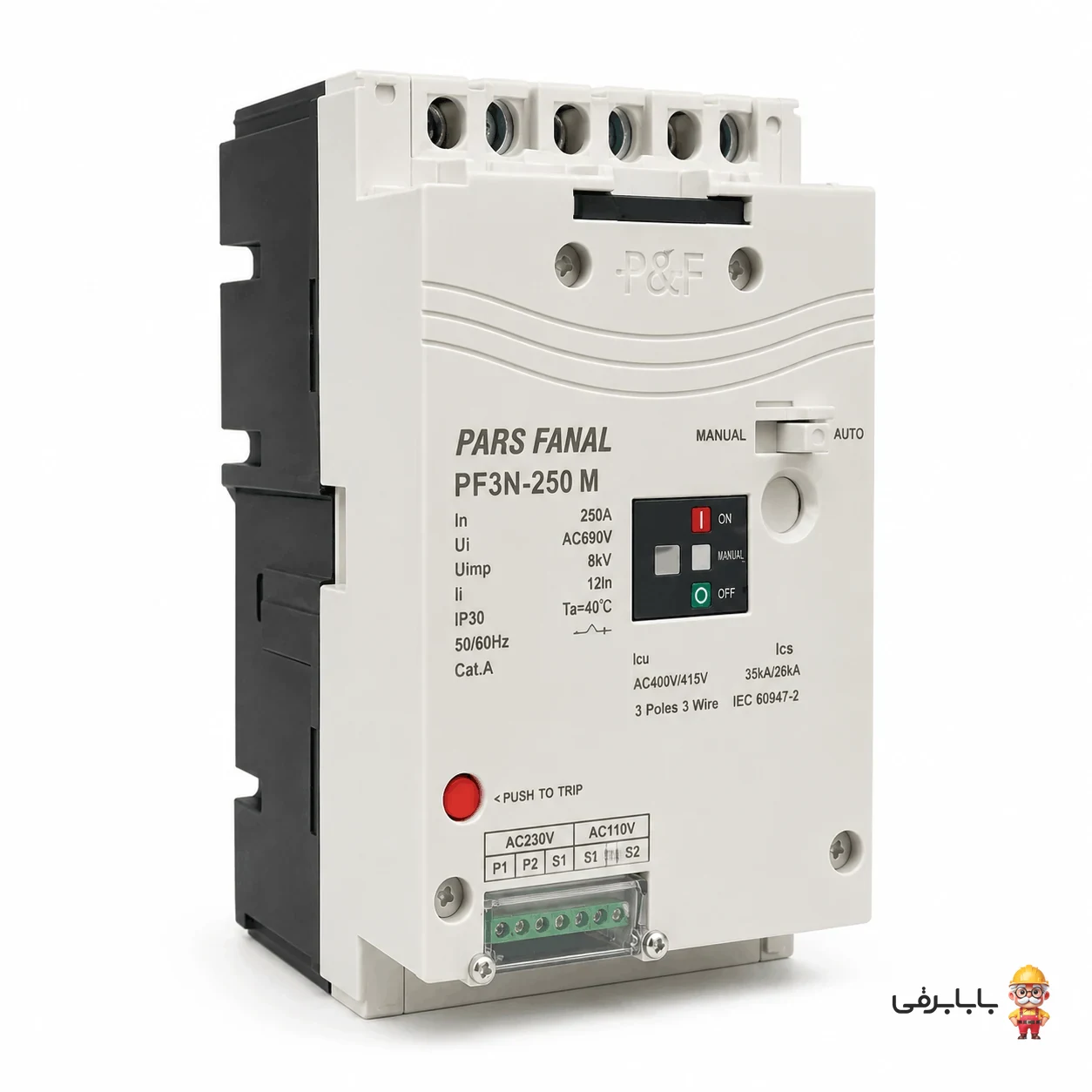

کلید اتوماتیک کامپکت موتوردار پارس فانال مدل PF3N-250-M از تجهیزات حفاظتی و کنترلی پیشرفته در تأسیسات و تابلوهای برق صنعتی است. این کلید اتوماتیک کمپکت (MCCB) سه پل علاوه بر فراهم آوردن حفاظت مطمئن در برابر جریان‌های اضافه بار و اتصال کوتاه از طریق مکانیزم حرارتی-مغناطیسی، به یک موتور الکتریکی 220 ولت داخلی مجهز شده است. تجهیز به موتور فرمان‌پذیر به کاربران و طراحان سیستم‌های اتوماسیون اجازه می‌دهد بدون نیاز به حضور فیزیکی اپراتور، عملیات قطع و وصل (Open/Close) کلید را از طریق سیستم‌های کنترل مرکزی، تابلوهای فرمان یا PLC انجام دهند.
ویژگی‌های برجسته و مزایای رقابتی:
- فرمان‌پذیری و کنترل از راه دور: مجهز به موتور 220VAC برای قطع و وصل مدار به صورت اتوماتیک و هماهنگ با سیستم‌های مدیریت انرژی و اسکادا.
- قدرت قطع بالا: ظرفیت قطع اتصال کوتاه معادل 35kA در سطح ولتاژ 415 ولت، جهت مهار ایمن خطاها و خطرات اتصال کوتاه شدید.
- حفاظت دوگانه دقیق: بهره‌گیری از رله حرارتی جهت حفاظت اضافه بار و سیستم مغناطیسی جهت دفع آنی خطاهای اتصال کوتاه.
- طراحی کامپکت و بدنه عایق: ساختار بهینه‌سازی‌شده برای اشغال حداقل فضا در تابلوهای توزیع و مقاومت حرارتی بالا در شرایط کاری مداوم.
- پشتیبانی کامل از ادوات جانبی: امکان اضافه نمودن کنتاکت کمکی، رله شنت و رله افت ولتاژ (آندر ولتاژ) برای ایجاد اینترلاک‌های ایمنی.
کاربردها و موارد مصرف:
این کلید موتوردار به صورت ویژه در ورودی یا خروجی تابلوهای توزیع اصلی (MDP)، مدارهای انتقال بار اضطراری و کلیدهای چنج‌اوور اتوماتیک (ATS) بین برق شهر و دیزل‌ژنراتور به کار گرفته می‌شود. همچنین در سیستم‌های مدیریت هوشمند ساختمان (BMS)، مراکز داده، پمپاژخانه‌ها و خطوط تولید صنعتی که نیازمند مدیریت بار و قطع و وصل برنامه‌ریزی‌شده از اتاق کنترل هستند، انتخابی ایده‌آل و مطمئن محسوب می‌شود.
سوالات متداول (FAQ):
سؤال: ولتاژ مورد نیاز برای تغذیه و تحریک مکانیزم موتوری این کلید چقدر است؟
پاسخ: موتور الکتریکی تعبیه‌شده در مدل PF3N-250-M با ولتاژ نامی 220 ولت متناوب (220VAC) کار می‌کند و با برق متداول کنترل تابلوها سازگار است.
سؤال: در صورت بروز خطای اتصال کوتاه (تریپ کلید)، آیا کلید توسط موتور به طور خودکار ریست می‌شود؟
پاسخ: موتور امکان فرمان قطع و وصل عادی را فراهم می‌سازد؛ با این حال پس از وقوع تریپ حفاظتی، بر اساس استانداردهای ایمنی، سیستم ابتدا باید موقعیت ریست را طی کند تا از سلامت مدار قبل از وصل مجدد اطمینان حاصل شود.
سؤال: آیا در صورت قطع برق یا نقص مدار فرمان موتور، امکان قطع و وصل دستی کلید وجود دارد؟
پاسخ: بله، مکانیزم اهرم دستی بر روی کلید تعبیه شده است تا در مواقع اضطراری یا تعمیرات، اپراتور بتواند کلید را به صورت دستی قطع یا وصل نماید.
سؤال: رنج جریان نامی این کلید به چه صورت تنظیم می‌شود؟
پاسخ: جریان نامی فریم 250 آمپر بوده و با بهره‌گیری از پتانسیومتر یا پیچ تنظیم بخش حرارتی، در بازه‌های جریانی مشخص متناسب با توان بار مصرفی قابل کالیبراسیون و تنظیم دقیق است.
