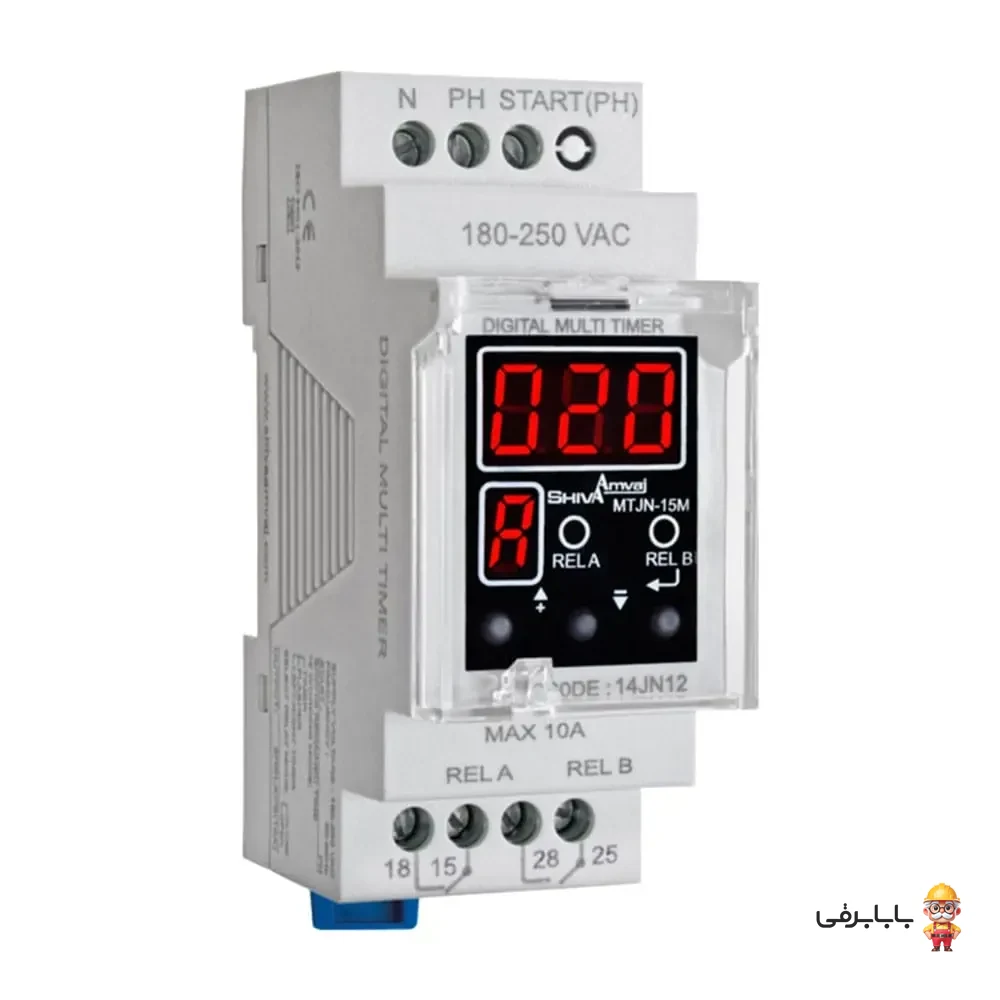

مولتی تایمر دیجیتال سری N شیوا امواج مدل MTJN-15M (کد 14JN12) یکی از پیشرفته‌ترین و انعطاف‌پذیرترین رله‌های زمانی میکروپروسسوری در بازار برق صنعتی ایران است. این دستگاه به گونه‌ای مهندسی شده که فراتر از تایمرهای معمولی آنالوگ عمل کرده و دقت زمان‌بندی خارق‌العاده‌ای معادل صدم ثانیه (۰.۰۱ ثانیه) را در اختیار مهندسان و تابلوسازان قرار می‌دهد. شرکت شیوا امواج با طراحی دو رله خروجی مستقل ۱۰ آمپر و تجهیز دستگاه به ۱۵ برنامه کاربردی، امکان کنترل انواع فرآیندهای اتوماسیون، چرخه کاری چپ‌گرد/راست‌گرد موتورها و توالی‌های پیچیده فلاشری را فراهم ساخته است. کیفیت ساخت بالا، نمایشگر دوگانه جهت نمایش هم‌زمان زمان و مد کاری، و قابلیت ذخیره‌سازی داده‌های تنظیمی هنگام قطع برق، این تجهیز را به گزینه‌ای بی‌رقیب برای تابلوهای برق توزیع و فرمان تبدیل کرده است.
ویژگیهای برجسته و مزایای رقابتی:
- دقت زمانی فوق‌العاده: دارای دقت صدم ثانیه (0.01s) برای زمان‌بندی حساس و دقیق فرآیندهای صنعتی.
- ۱۵ برنامه کاری متنوع در ۴ گروه: پشتیبانی از تایمر تأخیر در وصل/قطع، تایمر چپ‌گرد و راست‌گرد، عملکرد فلاشری متناوب و مدهای ترکیبی.
- دو خروجی مستقل رله‌ای: مجهز به دو رله مجزای ۱۰ آمپر (Rel A و Rel B) با نشانگرهای LED مجزا برای پایش وضعیت خروجی‌ها.
- سیستم کنترل استارت منعطف: امکان انتخاب نرم‌افزاری نحوه شروع به کار دستگاه (با وصل یا قطع ولتاژ ترمینال استارت).
- نمایشگر هوشمند دوگانه: سگمنت بزرگ اختصاصی جهت نمایش زمان سپری‌شده و سگمنت کوچک برای نمایش کد برنامه و وضعیت عملکرد.
- حفظ حافظه در قطعی برق: امکان ثبت و نگهداری وضعیت و زمان تنظیم‌شده پس از قطع و وصل ناگهانی تغذیه.
- استاندارد و گارانتی معتبر: دارای تاییدیه CE اروپا و استاندارد ایران همراه با ۳۶ ماه ضمانت رسمی تعویض شیوا امواج.
کاربردها و موارد مصرف:
مولتی تایمر دیجیتال شیوا امواج به دلیل تنوع مدهای عملکردی، نقشی کلیدی در صنایع گوناگون ایفا می‌کند؛ از جمله:
- کنترل و راه‌اندازی موتورهای الکتریکی: برنامه‌ریزی مدارات چپ‌گرد و راست‌گرد جهت جلوگیری از اتصال کوتاه و سوختن الکتروموتور با ایجاد اینترلاک زمانی هوشمند.
- تابلوهای اتوماسیون صنعتی: زمان‌بندی خطوط بسته‌بندی، نوار نقاله‌ها، کوره‌ها، فرآیندهای تزریق و دستگاه‌های پرس.
- سیستم‌های پمپاژ و تأسیسات آب و فاضلاب: ایجاد چرخه کارکرد متناوب بین دو پمپ آب خانگی یا صنعتی جهت استهلاک یکنواخت تجهیزات.
- کنترل سیستم‌های تهویه و روشنایی: زمان‌بندی عملکرد هواکش‌های صنعتی، فن‌های تخلیه و سیستم‌های روشنایی محیطی و محوطه‌ای.
- مدارات اعلام هشدار و فلاشرها: کنترل چراغ‌ها و بوق‌های اعلام وضعیت در تابلوهای هشدار صنعتی.
سوالات متداول (FAQ):
سؤال: تفاوت برنامه‌های ۴ گانه کاری در مولتی تایمر MTJN-15M چیست؟
پاسخ: این دستگاه دارای ۱۵ برنامه است که در ۴ گروه تخصصی دسته‌بندی می‌شوند: گروه A (برنامه‌های ۱ تا ۵) شامل تایمرهای تاخیر در وصل و تاخیر در قطع، گروه B (برنامه‌های ۶ تا ۹) ویژه کنترل چپ‌گرد و راست‌گرد الکتروموتورها، گروه C شامل حالت فلاشری معمولی، و گروه D برای مدهای پیچیده فلاشری ترکیبی طراحی شده‌اند.
سؤال: آیا بعد از قطع جریان برق، زمان باقیمانده و تنظیمات دستگاه پاک می‌شود؟
پاسخ: خیر؛ این مولتی تایمر مجهز به حافظه دائمی میکروپروسسوری است و زمان ذخیره‌شده و برنامه انتخاب‌شده را هنگام قطع برق کاملاً حفظ می‌کند و با وصل مجدد برق، طبق مد انتخابی کار را ادامه می‌دهد.
سؤال: نحوه تحریک یا استارت (Start) دستگاه به چه شکل صورت می‌گیرد؟
پاسخ: تحریک این تایمر نرم‌افزاری و بسیار منعطف است؛ کاربر می‌تواند بسته به نیاز مدار فرمان تعیین کند که آغاز زمان‌بندی با وصل ولتاژ به ترمینال START انجام پذیرد یا با قطع ولتاژ از آن، که این امر سیم‌کشی تابلو برق را به مراتب ساده‌تر می‌کند.
سؤال: آیا خروجی‌های این دستگاه می‌توانند مستقیماً بارهای سنگین یا الکتروموتور را قطع و وصل کنند؟
پاسخ: هر رله خروجی این دستگاه توانایی تحمل جریان نامی تا ۱۰ آمپر را دارد؛ اما برای هدایت الکتروموتورها، بارهای سلفی پرتوان و المنت‌های صنعتی، استاندارد مهندسی حکم می‌کند که خروجی تایمر به بوبین کنتاکتور مناسب متصل شده و جریان اصلی از طریق کنتاکتور تغذیه گردد.
