محافظ کنتاکتور ۱۸۰ ثانیه شیوا امواج سری M مدل CPM-T180 (کد 20M2) یکی از کاربردی‌ترین تجهیزات حفاظتی تابلویی است که به‌منظور پایش مستمر شبکه و صیانت از بوبین کنتاکتورهای ۲۲۰ ولت و بارهای متصل به آن‌ها در برابر نوسانات شدید ولتاژ طراحی شده است. این رله میکروپروسسوری با طراحی فوق‌باریک در عرض استاندارد یک کلید مینیاتوری (۱۸ میلی‌متر)، فضای بسیار ناچیزی را در تابلو برق اشغال کرده و عملکردی فوق‌العاده پایدار ارائه می‌دهد. با توجه به آسیب‌پذیری شدید تجهیزات موتوری و برودتی در هنگام بازگشت لحظه‌ای برق، تاخیر وصل ۱۸۰ ثانیه‌ای این دستگاه فرصت مناسبی را جهت تخلیه فشارهای مکانیکی و پایدار شدن کامل ولتاژ شبکه فراهم می‌سازد که باعث افزایش چشمگیر طول عمر مصرف‌کننده‌ها می‌گردد.
ویژگیهای برجسته و مزایای رقابتی:
- طراحی فوق فشرده سری M: اشغال تنها ۱ ماژول (عرض ۱۸ میلی‌متر) بر روی ریل مینیاتوری تابلو که آزادی عمل بالایی در چیدمان تابلوهای کم‌جا ایجاد می‌کند.
- حفاظت جامع ولتاژی: قطع خودکار و سریع در شرایط افت ولتاژ به زیر ۱۷۵ ولت یا افزایش ولتاژ بیش از ۲۵۰ ولت و خطای دو فاز شدن با تاخیر قطع ۱ ثانیه.
- تاخیر وصل ایمن ۱۸۰ ثانیه‌ای: جلوگیری از شوک‌های ناشی از برگشت سریع و ناپایدار برق و مناسب‌سازی برای سیستم‌های کمپرسوری.
- نشانگرهای دقیق وضعیت (LED): نمایشگر REL/TIME جهت تفکیک حالت زمان‌گیری (چشمک‌زن) و وصل رله (دائم روشن) و نمایشگر FAULT برای اعلام خطای ولتاژ.
- ترمینال‌های آسانسوری مستحکم: تسهیل سیم‌بندی، ایجاد اتصال الکتریکی ایمن و مقاوم در برابر لرزش و حرارت.
- کیفیت صنعتی تاییدشده: دارای استانداردهای ملی و CE اروپا همراه با ۳۶ ماه گارانتی تعویض معتبر شیوا امواج.
کاربردها و موارد مصرف:
محافظ کنتاکتور سری M شیوا امواج برای کنترل مدار فرمان و حفاظت بوبین کنتاکتورهای ۲۲۰ ولت در کاربردهای مسکونی، تجاری و صنعتی مورد استفاده قرار می‌گیرد. این تجهیز به‌ویژه انتخابی ایده‌آل برای کنترل و حفاظت سیستم‌های سرمایشی و برودتی نظیر کولرهای گازی، چیلرها، سردخانه‌ها، کمپرسورهای باد، پمپ‌های آب ساختمانی و بوستر پمپ‌ها، فن‌ها و هواکش‌های ته‌ویه، و همچنین حفاظت کلی از تابلوهای توزیع برق پشت کنتوری واحدهای ساختمانی و صنعتی به‌شمار می‌رود.
سوالات متداول (FAQ):
سؤال: تفاوت مدل CPM-T180 با مدل‌های با تاخیر ۱ ثانیه چیست و چرا ۱۸۰ ثانیه توصیه می‌شود؟
پاسخ: مدل ۱ ثانیه برای بارهای مقاومتی و روشنایی مناسب است، اما برای تجهیزات دارای موتور و کمپرسور (نظیر یخچال، چیلر، پمپ و کولر گازی)، برگشت بلافاصله برق به دلیل وجود گاز فشرده می‌تواند منجر به سوختن سیم‌پیچ شود؛ تاخیر ۱۸۰ ثانیه‌ای فرصت کافی برای هم‌دما شدن و متعادل شدن فشار در کمپرسور را فراهم می‌سازد.
سؤال: آیا این محافظ توانایی قطع مستقیم جریان بارهای پرمصرف را دارد؟
پاسخ: خیر، خروجی این دستگاه یک رله فرمان ۵ آمپر است که مستقیماً در مسیر بوبین کنتاکتور قرار می‌گیرد. وظیفه قطع و وصل بار اصلی بر عهده کنتاکتور بوده و محافظ با قطع بوبین، ایمنی کل مدار را تامین می‌نماید.
سؤال: نحوه عملکرد نشانگرهای LED روی محافظ به چه صورت است؟
پاسخ: نشانگر سبز (REL/TIME) در حین شمارش زمان تاخیر ۱۸۰ ثانیه‌ای به صورت چشمک‌زن کار می‌کند و پس از وصل خروجی به صورت دائم روشن می‌ماند. نشانگر قرمز (FAULT) نیز تنها زمانی روشن می‌شود که ولتاژ شبکه از محدوده ۱۷۵ الی ۲۵۰ ولت خارج شده یا مدار دوفاز شده باشد.
سؤال: آیا این مدل بر روی ریل استاندارد مینیاتوری تابلو برق قابل نصب است؟

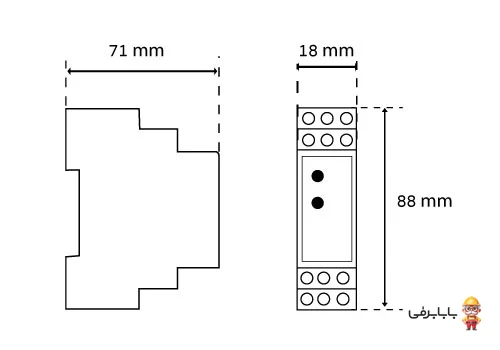

پاسخ: بله، ابعاد استاندارد و پشت دستگاه کاملاً سازگار با ریل‌های ۳۵ میلی‌متری (DIN-Rail) بوده و هم‌ردیف با فیوزهای مینیاتوری استاندارد به راحتی نصب می‌شود.
