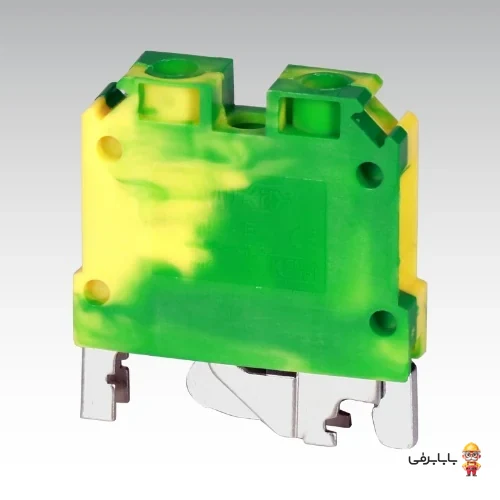

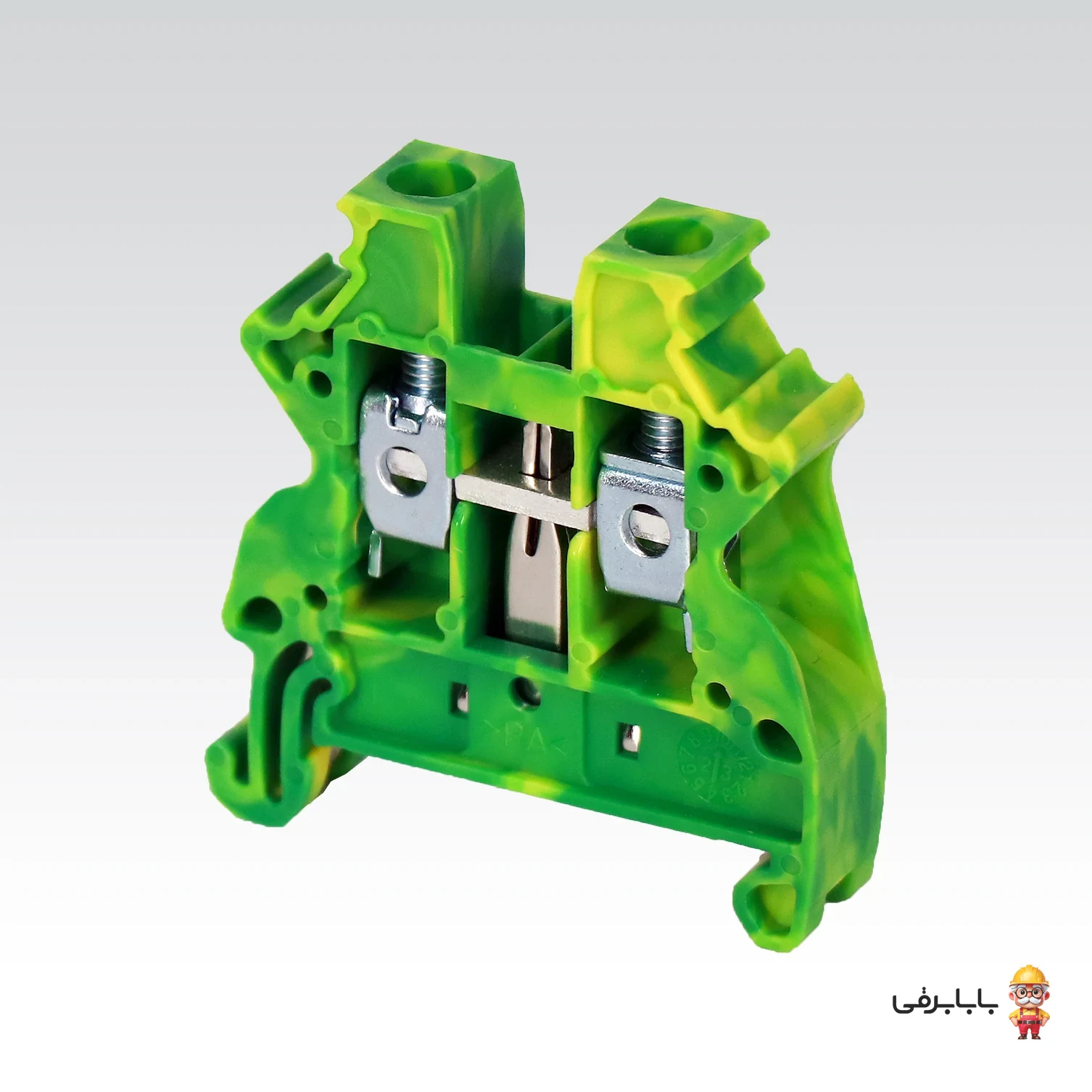

ترمینال ریلی پیچی ارت رعد مدل RETX 10 (RT/SG 10-E) سایز 10، از سری محصولات نسل جدید شرکت رعد الکتریک است که به منظور برقراری اتصال حفاظتی ایمن و استاندارد به زمین در انواع تابلوهای برق صنعتی و ساختمانی طراحی و تولید شده است. این ترمینال به واسطه طراحی مهندسی، بدنه یکپارچه از جنس پلی‌آمید مقاوم و پایه فلزی ارتینگ، اتصالی مستحکم و بدون افت کیفیت الکتریکی میان هادی حفاظتی (سیم ارت) و ریل تابلویی ایجاد می‌کند. رنگ زرد و سبز بدنه این کالا کاملاً منطبق بر الزامات بین‌المللی سیم‌کشی حفاظتی بوده و ایمنی تکنسین‌ها و تجهیزات بالادست و پایین‌دست را در برابر نوسانات، تخلیه اضافه ولتاژ و خطاهای اتصال کوتاه تضمین می‌نماید.
ویژگی‌های برجسته و مزایای رقابتی:
- اتصال الکتریکی و مکانیکی پایدار به ریل: مجهز به پایه فنری ارت که بلافاصله پس از بسته شدن روی ریل TH35 اتصال مطمئن به شین زمین تابلو را برقرار می‌سازد.
- مکانیزم سیم‌گیری آسانسوری مقاوم: هدایت و فشرده‌سازی یکنواخت سیم‌ها تا مقطع ۱۰ میلی‌متر مربع بدون ایجاد بریدگی در رشته‌های سیم افشان.
- عایق پلی‌آمید خودخاموش‌شونده: مقاومت حرارتی و دی‌الکتریک بسیار بالا طبق استانداردهای بین‌المللی با تحمل ولتاژ ضربه‌ای تا ۸ کیلوولت.
- تطابق کامل با ترمینال‌های تابلویی سری RTP/RET: هم‌ارتفاع و هم‌راستا با ترمینال‌های فاز و نول پیچی رعد برای نظم‌بخشی بی‌نقص به ردیف ترمینال‌ها در تابلو برق.
- نصب سریع و مطمئن: قابلیت جای‌گذاری و فیکس آسان روی ریل و سازگاری با شماره‌گذاری و متعلقات استاندارد شرکت رعد.
کاربردها و موارد مصرف:
ترمینال ارت نسل جدید رعد سایز ۱۰ به طور ویژه در تابلوهای توزیع برق اصلی و فرعی (LV)، تابلوهای کنترل و اتوماسیون صنعتی، تابلو برق‌های کارگاهی، موتورخانه‌ها و سیستم‌های حفاظت ارتینگ تأسیسات تجاری و مسکونی به کار می‌رود. این ترمینال برای تجمیع و انتقال ایمن جریان‌های نشتی و اتصال سیم‌های ارت الکتروموتورها، درایوها و تجهیزات حساس به سیستم زمین کاربرد گسترده دارد.
سوالات متداول (FAQ):
سؤال: نحوه اتصال این ترمینال به زمین تابلو چگونه است؟ آیا نیاز به سیم‌کشی جداگانه دارد؟
پاسخ: این ترمینال دارای پایه اتصال فلزی است که با نصب بر روی ریل فلزی تابلو (نظیر TH35)، اتصال الکتریکی مستقیم با ریل و شین ارت اصلی تابلو برقرار می‌کند و بدین ترتیب نیازی به اتصال هادی مجزا از بدنه ترمینال به ریل وجود ندارد.
سؤال: چه نوع سیم‌هایی و تا چه مقطعی را می‌توان به ترمینال RETX 10 متصل کرد؟
پاسخ: این ترمینال برای اتصال انواع سیم‌های مسی تک‌رشته (مفتولی) و چندرشته (افشان) همراه با سرسیم یا بدون سرسیم تا سطح مقطع حداکثر ۱۰ میلی‌متر مربع کاملاً استاندارد و مناسب است.
سؤال: تفاوت مدل‌های نسل جدید (سری RETX / RT/SG) با مدل‌های قدیمی‌تر چیست؟
پاسخ: سری‌های نسل جدید دارای طراحی بهینه‌تر از لحاظ استقامت مکانیکی، سهولت در جاگذاری روی ریل، سیم‌گیری مطمئن‌تر و مقاومت دی‌الکتریک و حرارتی بهبودیافته هستند.
سؤال: آیا استفاده از درپوش انتهایی برای این ترمینال الزامی است؟
پاسخ: در صورتی که ترمینال ارت در انتهای ردیف ترمینال‌ها یا در کنار ترمینال فاز باز قرار گیرد، جهت افزایش ایمنی و جلوگیری از تماس ناخواسته، استفاده از درپوش و بست انتهایی استاندارد رعد توصیه می‌شود.
