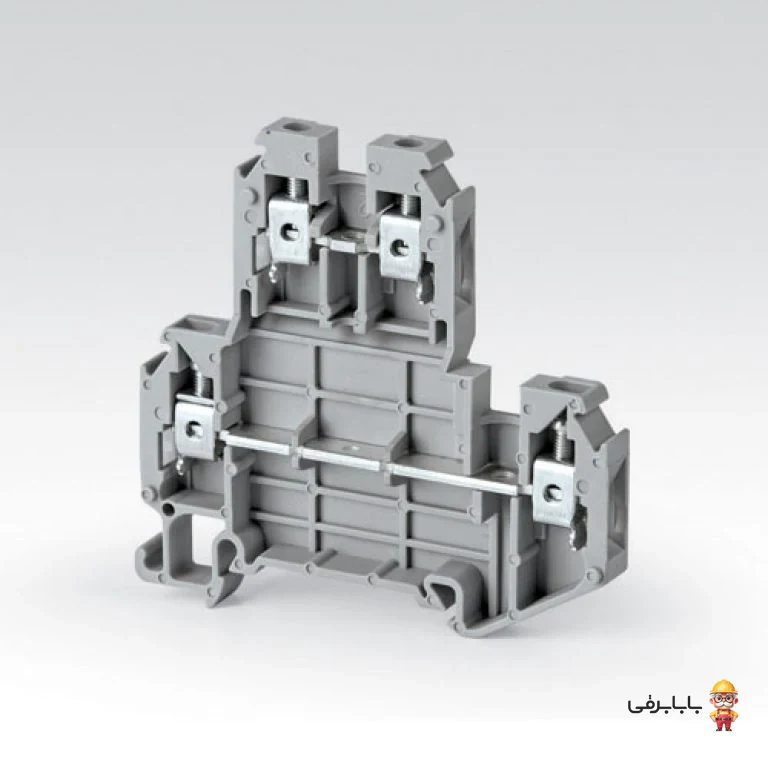

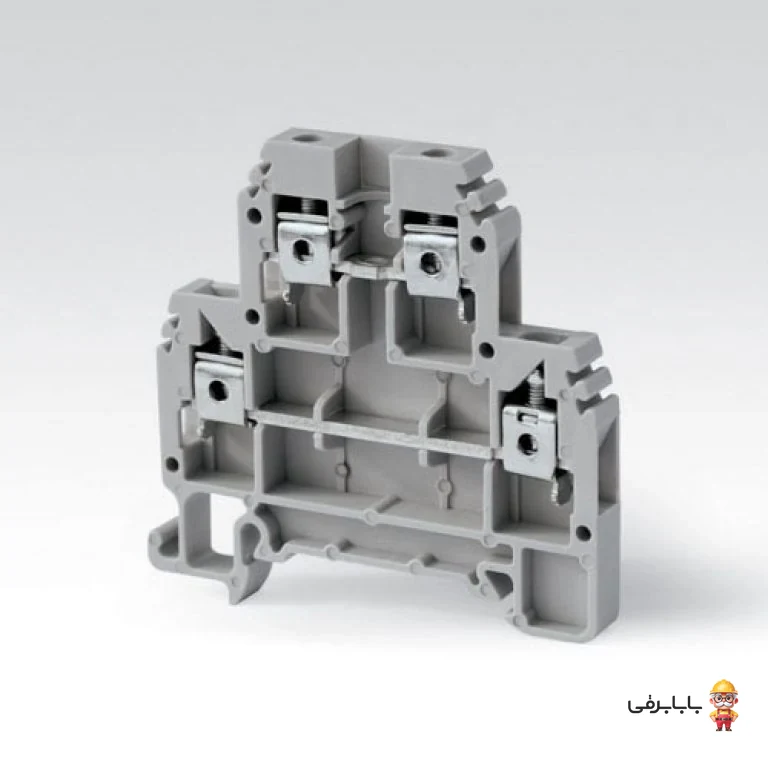

ترمینال ریلی دو طبقه رعد مدل DRTP 4 یکی از کارآمدترین و پرمصرف‌ترین تجهیزات تابلویی در صنعت برق کشور است که توسط شرکت باسابقه و معتبر رعد الکتریک طراحی و تولید شده است. این ترمینال با ایجاد دو سطح اتصال مستقل در یک بدنه واحد، امکان دو برابر کردن تراکم اتصالات سیم‌کشی را در حداقل فضای عرضی تابلو برق فراهم می‌کند. ساختار عایق ترمینال از پلی‌آمید مرغوب و باکیفیت ساخته شده که مقاومت حرارتی عالی، ضربه‌پذیری بالا و مشخصات دی‌الکتریک ممتازی را تضمین می‌نماید. طراحی هوشمندانه و غیرهم‌راستا بودن ورودی‌های طبقه پایین و بالا باعث شده تا تکنسین‌ها به سادگی و بدون مزاحمت طبقه بالایی به پیچ‌ها و محل ورود سیم‌های طبقه پایینی دسترسی کامل داشته باشند.
ویژگی‌های برجسته و مزایای رقابتی:
- صرفه‌جویی چشمگیر در فضای تابلو برق: افزایش دو برابری تراکم سیم‌بندی در مقایسه با ترمینال‌های تک‌طبقه معمولی بر روی ریل TH35.
- دسترسی آسان با طراحی پلکانی (غیرهم‌راستا): امکان دید مستقیم به شماره‌های نشانه‌گذاری و بستن آسان پیچ‌های طبقه پایین به وسیله پیچ‌گوشتی.
- کلمپینگ پیچی مقاوم و مطمئن: سیستم سیم‌گیری آسانسوری مقاوم در برابر لرزش و ارتعاشات صنعتی بدون نیاز به آماده‌سازی‌های پیچیده سرسیم.
- انعطاف‌پذیری در سیم‌کشی: پشتیبانی کامل از انواع سیم‌های تک‌رشته (مفتولی) و چندرشته (افشان) تا سطح مقطع ۴ میلی‌متر مربع.
- سازگاری با تجهیزات جانبی استاندارد: قابلیت اتصال انواع جمپر (پل)، پارتیشن، شماره‌گذاری تکی و ده‌تایی و درپوش‌های استاندارد رعد (EP1/EP2/EP3).
- قابلیت تعبیه المان‌های الکترونیکی: امکان پیاده‌سازی مدارهای تست، سوئیچینگ، مانیتورینگ و یکسوکننده در مدارات تخصصی.
کاربردها و موارد مصرف:
ترمینال دو طبقه سایز ۴ رعد (مدل DRTP 4) به طور گسترده در تابلوهای توزیع برق، تابلوهای فرمان و اتوماسیون صنعتی (PLC)، مدارهای مانیتورینگ و تست، سیستم‌های کنترل موتور (MCC) و تابلوهای تأسیسات ساختمانی و صنعتی استفاده می‌شود. این محصول انتخابی ایده‌آل برای پروژه‌هایی است که با محدودیت شدید فضای ریل در تابلو برق مواجه هستند و در عین حال نیاز به مدیریت خطوط فرمان و قدرت با عبور جریان تا ۳۲ آمپر دارند.
سوالات متداول (FAQ):
سؤال: تفاوت مدل دو طبقه DRTP 4 با ترمینال‌های معمولی تک‌طبقه چیست؟
پاسخ: در مدل DRTP 4 دو مسیر اتصال مجزا و مستقل بر روی یک پایه مشترک طراحی شده است که بدون افزایش عرض ترمینال روی ریل، ظرفیت اتصال سیم‌ها را به دو برابر افزایش می‌دهد و موجب صرفه‌جویی اساسی در ابعاد تابلو برق می‌شود.
سؤال: آیا بستن پیچ‌های طبقه زیرین با قرار داشتن طبقه بالا دشوار نیست؟
پاسخ: خیر؛ مهندسی ساخت این ترمینال به صورت شیب‌دار و غیرهم‌راستا است، به طوری که دهانه ورود سیم و جایگاه پیچ گوشتی در طبقه پایین کاملاً در دید و در دسترس نصاب قرار دارد.
سؤال: حداکثر جریان و سطح مقطع سیم قابل اتصال به ترمینال DRTP 4 چقدر است؟
پاسخ: این ترمینال تحمل جریان نامی تا ۳۲ آمپر و ولتاژ تا ۵۰۰ ولت را داشته و برای اتصال سیم‌های افشان و مفتولی تا سطح مقطع حداکثر ۴ میلی‌متر مربع مناسب است.
سؤال: برای عایق‌بندی انتهای ردیف ترمینال‌ها از چه درپوشی باید استفاده کرد؟
پاسخ: برای بستن انتهای بلوک ترمینال‌های سری DRTP 4 می‌توانید از درپوش‌های استاندارد رعد نظیر EP1، EP2 یا EP3 استفاده نمایید تا ساختاری کاملاً عایق و منظم حاصل شود.
