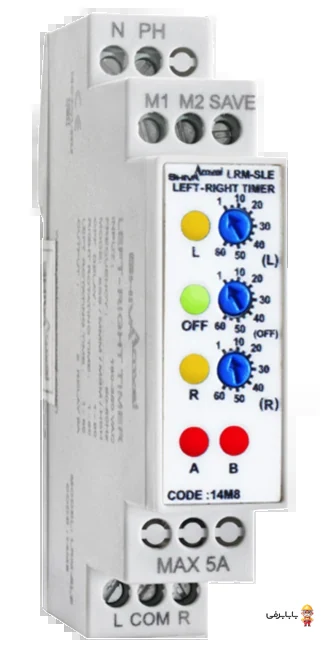

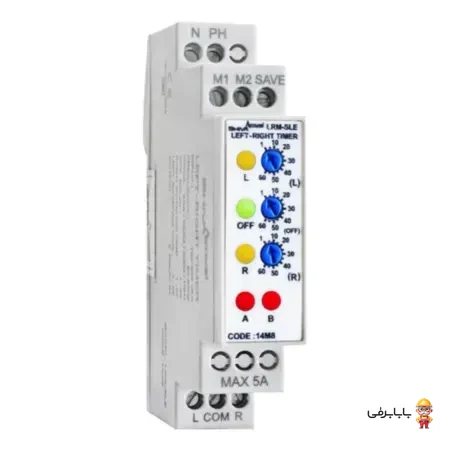

تایمر چپ گرد-راست گرد سری M شیوا امواج مدل LRM-SLE (کد 14M8) یکی از کاربردی‌ترین و دقیق‌ترین تجهیزات فرمان در اتوماسیون و برق صنعتی به شمار می‌رود. این دستگاه منحصراً به منظور ساده‌سازی طراحی و اجرای مدارهای چپ گرد و راست گرد الکتروموتورها تولید شده است و نیاز به مدارهای پیچیده رله‌ای یا استفاده از چند تایمر مجزا را به کلی برطرف می‌سازد. شرکت شیوا امواج با طراحی ماژولار و کم‌حجم باریک (سری M با عرض تنها ۱۸ میلی‌متر) این امکان را فراهم کرده تا در فضای تابلو برق صرفه‌جویی چشمگیری حاصل شود. کیفیت ساخت برتر قطعات الکترونیکی، مقاومت بالا در برابر نویزهای ناشی از قطع و وصل کنتاکتورها و قابلیت اطمینان فوق‌العاده در عملکرد دائم، این تایمر را به انتخابی مطمئن و با ارزش خرید بالا برای مهندسان و تابلوسازان صنعتی بدل نموده است.
ویژگی‌های برجسته و مزایای رقابتی:
- قابلیت تنظیم مستقل سه بازه زمانی: امکان تنظیم دقیق زمان کارکرد در جهت چپ‌گرد، زمان کارکرد در جهت راست‌گرد و زمان حیاتی توقف و استراحت (Delay/Rest) بین تغییر جهت‌ها برای جلوگیری از بروز اتصال کوتاه و آسیب مکانیکی به موتور.
- پشتیبانی از ۴ ترکیب زمانی متنوع: قابلیت انتخاب رنج‌های زمانی مختلف شامل ثانیه-ثانیه-ثانیه (SSS)، دقیقه-دقیقه-دقیقه (MMM)، دقیقه-ثانیه-دقیقه (MSM) و ساعت-ثانیه-ساعت (HSH) از طریق ترمینال‌های ورودی.
- حفظ تنظیمات در محیط‌های صنعتی: پایداری بالا در برابر نویز، تغییرات ولتاژ شبکه و لرزش‌های تابلویی بدون تغییر زمان‌بندی تنظیم‌شده.

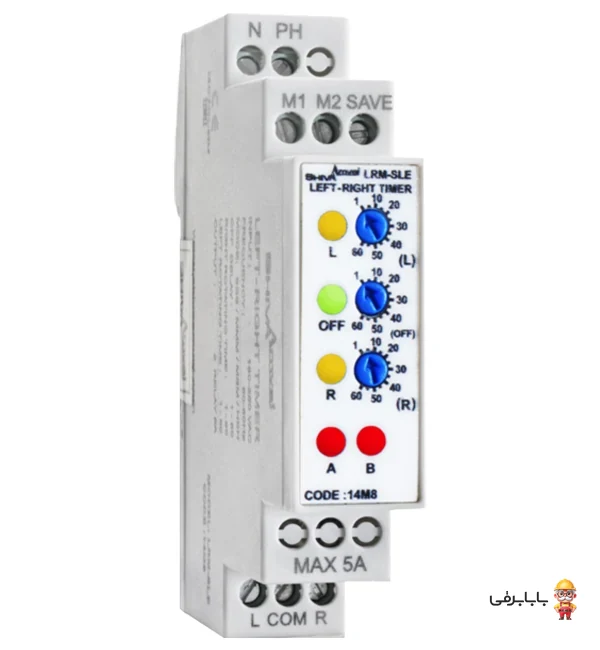

- نمایشگرهای وضعیت مجزا: مجهز به ۳ نشانگر LED برای اعلام وضعیت‌های کاری L (چپ‌گرد)، R (راست‌گرد) و OFF (استراحت) به همراه ۲ نشانگر تفکیک رنج زمانی.

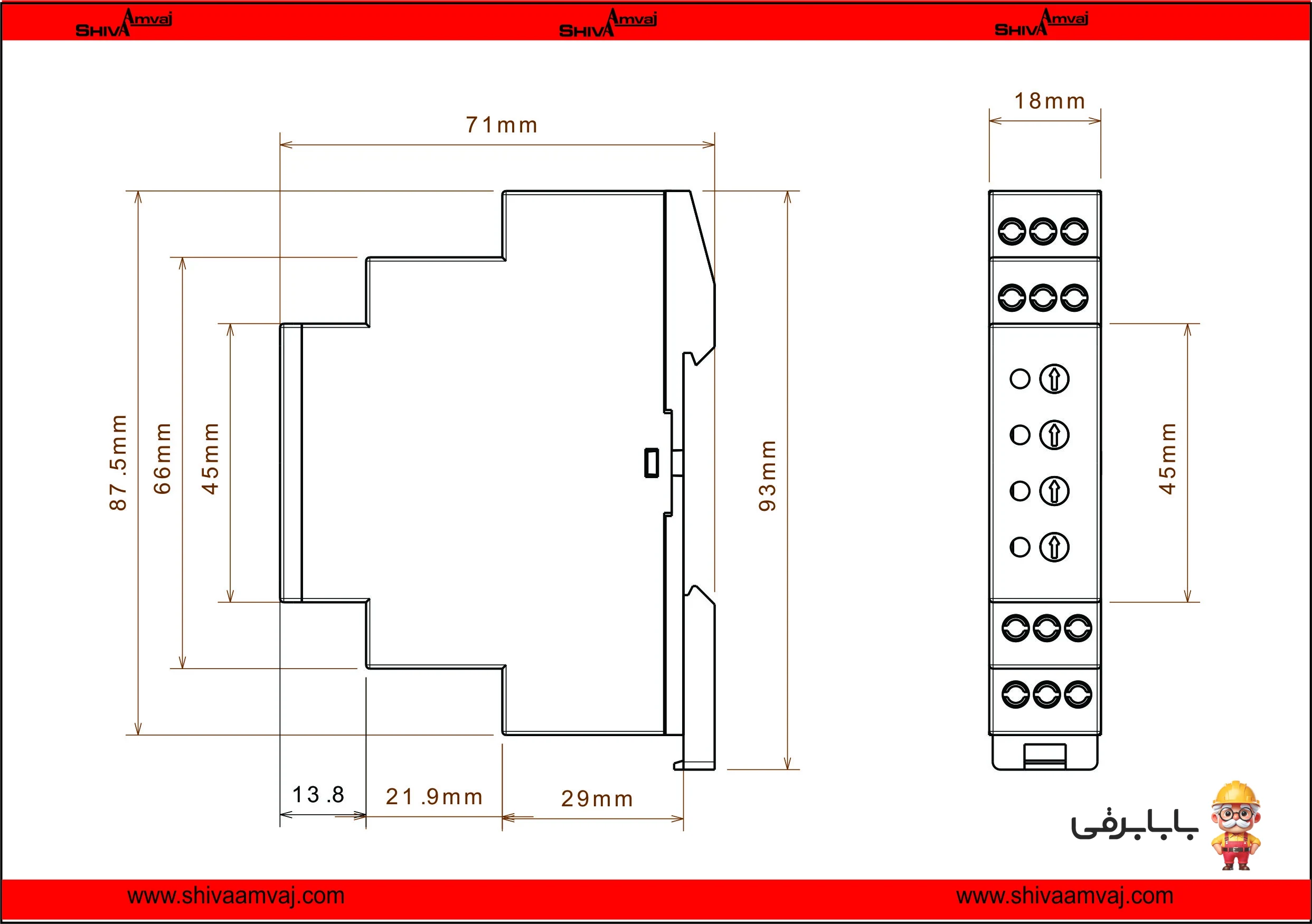

- طراحی فشرده ریلی (DIN Rail): اشغال حداقل فضای ریل تابلو برق با عرض ۱۸ میلی‌متر و نصب بسیار ساده و سریع.
- گارانتی معتبر: بهره‌مندی از ۳ سال ضمانت تعویض بی قید و شرط شرکت شیوا امواج.
کاربردها و موارد مصرف:
تایمر چپ‌گرد و راست‌گرد شیوا امواج برای انواع بارهای موتوری که نیازمند حرکت چرخشی متناوب در دو جهت هستند طراحی شده است. از عمده‌ترین کاربردهای این تجهیز می‌توان به کنترل نوار نقاله‌های رفت و برگشتی، سیستم‌های انتقال مواد، همزن‌ها و میکسرها در صنایع غذایی و شیمیایی، جرثقیل‌ها و بالابرهای سبک، دستگاه‌های شستشوی صنعتی، تجهیزات بسته‌بندی، درب‌های اتوماتیک ریلی و تمامی مدارهای فرمان خطوط تولید و اتوماسیون کارگاهی و کارخانه‌ای اشاره کرد.
سوالات متداول (FAQ):
سؤال: زمان استراحت (OFF) بین چپ گرد و راست گرد چه ضرورتی دارد؟
پاسخ: زمان استراحت یا توقف موقت بین تغییر جهت، از اهمیت حیاتی برخوردار است؛ زیرا اجازه می‌دهد روتور موتور کاملاً متوقف شود و قوس الکتریکی کنتاکتور قبلی خاموش گردد، در غیر این صورت تغییر جهت ناگهانی باعث اتصال کوتاه دوفاز، سوختن پلاتین‌های کنتاکتور یا شکستن شفت و گیربکس موتور خواهد شد.
سؤال: چگونه می‌توان بازه‌های زمانی (ثانیه، دقیقه، ساعت) را تغییر داد؟
پاسخ: تغییر بازه‌های زمانی دستگاه بر اساس وضعیت اتصال ترمینال‌های M1 و M2 به فاز ورودی (PH) انجام می‌شود که امکان انتخاب حالت‌های ترکیبی ثانیه، دقیقه یا ساعت را برای مراحل مختلف به آسانی فراهم می‌آورد.
سؤال: آیا در صورت قطع برق، دستگاه تنظیمات و موقعیت زمانی خود را حفظ می‌کند؟
پاسخ: بله، با اتصال ترمینال مخصوص حفظ زمان (TIME SAVE)، دستگاه توانایی نگهداری وضعیت زمانی را در زمان قطعی برق دارا بوده و پس از وصل مجدد شبکه، کارکرد خود را با ایمنی و دقت ادامه می‌دهد.
سؤال: آیا می‌توان الکتروموتورهای پرقدرت را مستقیماً به خروجی این تایمر متصل کرد؟
پاسخ: خیر، خروجی‌های تایمر شامل دو عدد رله فرمان ۵ آمپر است و صرفاً باید برای تغذیه بوبین کنتاکتورهای مدار قدرت چپ گرد و راست گرد مورد استفاده قرار گیرند، نه تغذیه مستقیم خود موتور.
