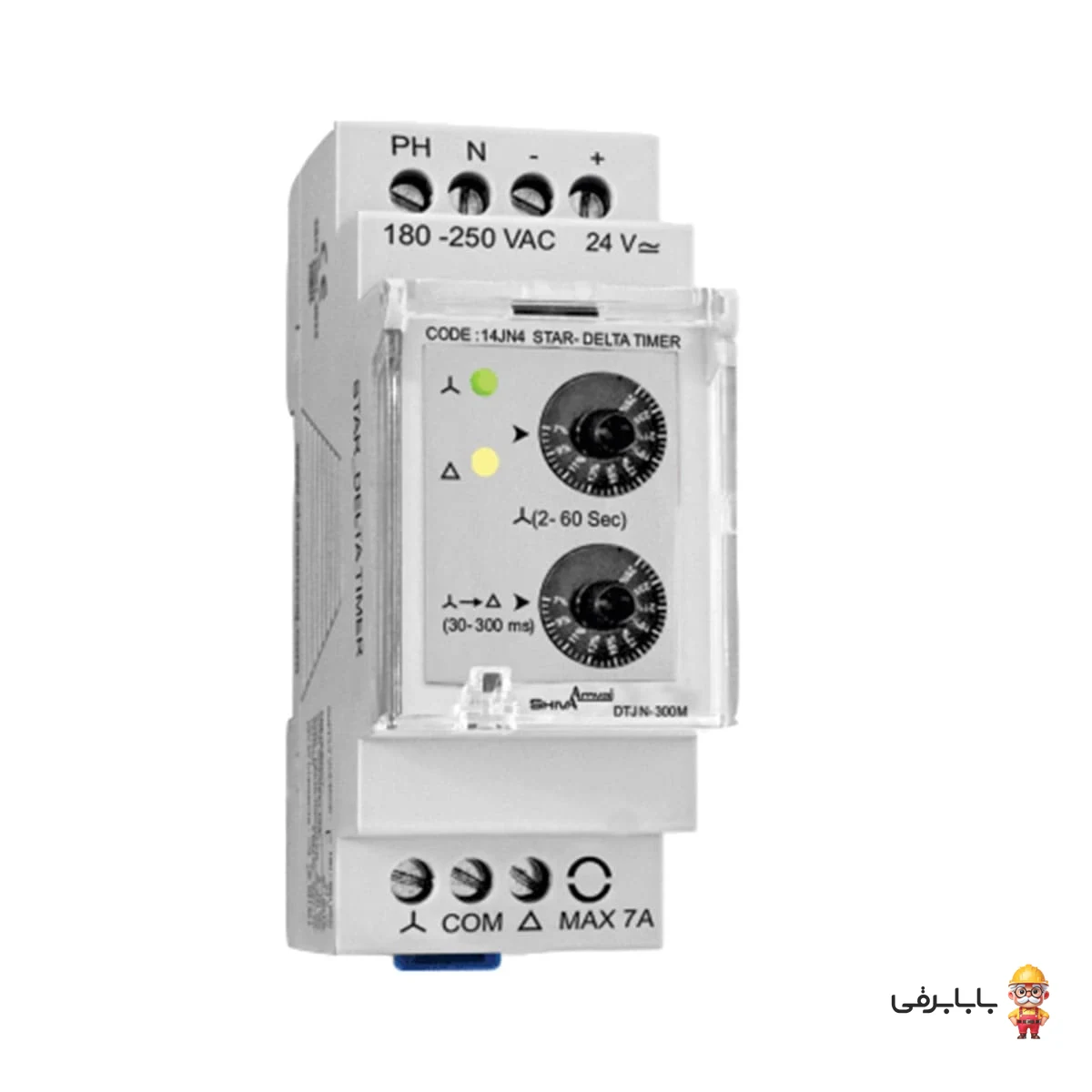

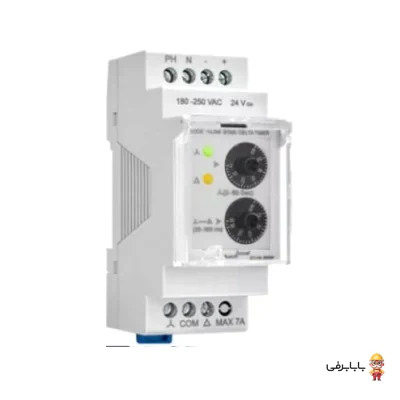

تایمر ستاره مثلث سری N شیوا امواج مدل DTJN-300M کد 14JN4 از جمله تجهیزات فرمان و حفاظت پیشرفته در سیستم‌های برق صنعتی است که برای راه‌اندازی اصولی و دومرحله‌ای الکتروموتورهای سه‌فاز روتور قفسی طراحی شده است. راه‌اندازی مستقیم موتورهای پرقدرت معمولاً همراه با شوک‌های مکانیکی شدید و جریان هجومی اولیه (تا چندین برابر جریان نامی) است که می‌تواند به شبکه برق و تجهیزات آسیب بزند. این تایمر با کنترل دقیق زمان وصل کنتاکتور ستاره و سپس سوئیچ ایمن به حالت مثلث، جریان راه‌اندازی را به حداقل ممکن رسانده و از افت ولتاژ شدید در تابلو برق جلوگیری می‌کند. شرکت شیوا امواج با بهره‌گیری از قطعات باکیفیت و استانداردهای صنعتی، محصولی پایدار، دقیق و با دوام بالا ارائه داده که انتخابی مطمئن برای تابلوهای صنعتی به شمار می‌آید.
ویژگیهای برجسته و مزایای رقابتی:
- قابلیت تغذیه دوگانه: امکان کار با ولتاژ متناوب شبکه (180 تا 250 ولت AC) و ولتاژ ایمن 24 ولت AC/DC.
- تنظیم دقیق زمان ستاره: امکان تنظیم پیوسته زمان وصل رله ستاره در بازه ۲ الی ۶۰ ثانیه متناسب با اینرسی بار مکانیکی.
- زمان مرده (Dead Time) بهینه‌شده: دارای پتانسیومتر مجزا جهت تنظیم فاصله زمانی بین قطع ستاره و وصل مثلث (۳۰ الی ۳۰۰ میلی‌ثانیه) به منظور پیشگیری قطعی از اتصال کوتاه فاز به فاز بین دو کنتاکتور.
- خروجی‌های رله‌ای مجزا و مستقل: مجهز به دو رله مجزا با تحمل جریان نامی ۷ آمپر جهت فرمان مستقیم به بوبین انواع کنتاکتورها.
- نشانگرهای وضعیت عملکرد: مجهز به دو نشانگر LED مجزا روی پنل برای پایش بصری وضعیت وصل رله‌های ستاره و مثلث.

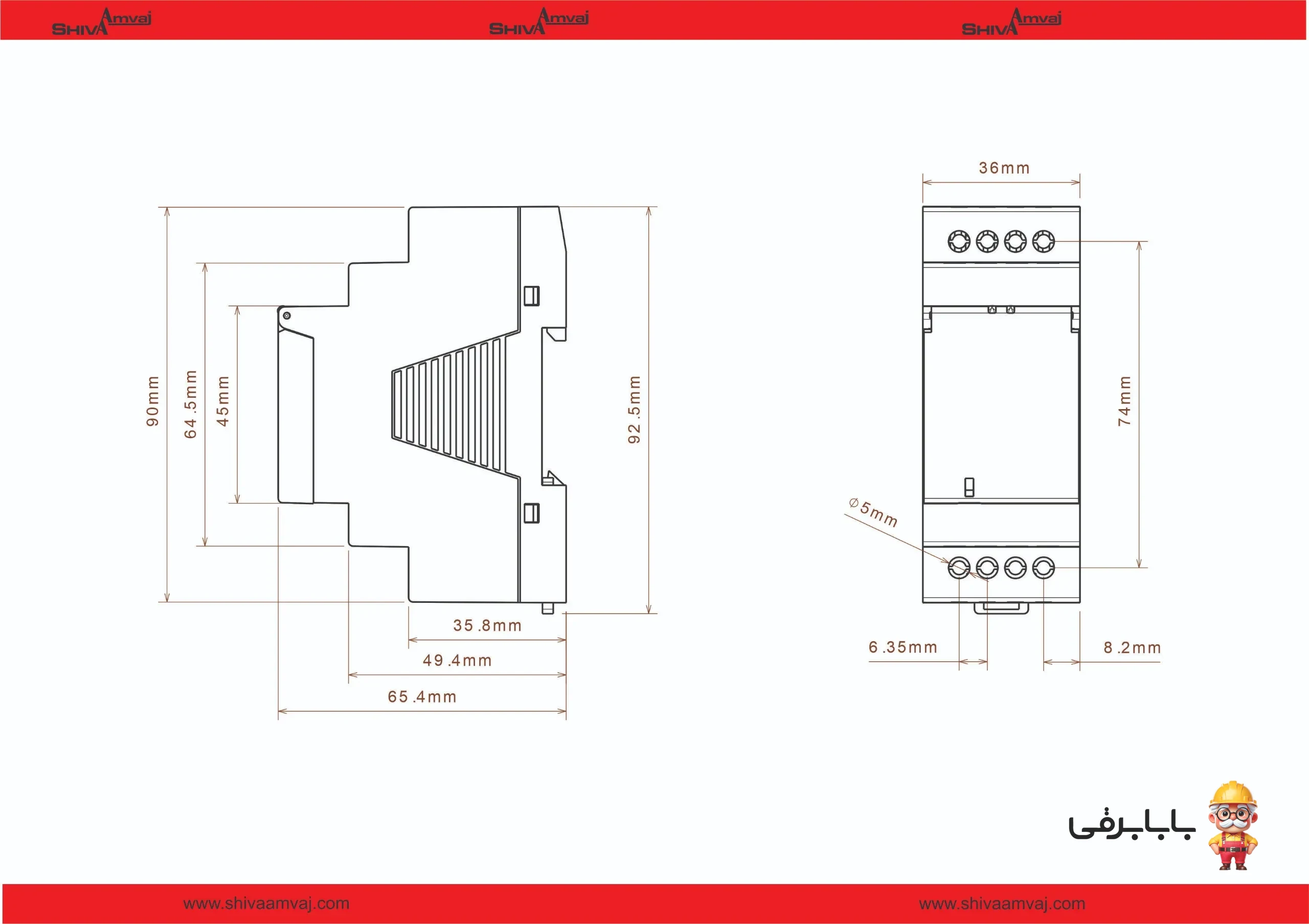

- طراحی ماژولار و بهینه: فرم‌فاکتور استاندارد سری N با قابلیت نصب سریع روی ریل مینیاتوری DIN-Rail و اشغال کمترین فضای ممکن در تابلو برق.
کاربردها و موارد مصرف:
این رله تایمر در تمامی تابلوهای فرمان راه‌اندازی موتورهای الکتریکی سه‌فاز با توان متوسط و بالا کاربرد دارد؛ از جمله در پمپ‌های آبرسانی و پمپاژ کشاورزی، الکتروموتورهای کمپرسورهای باد و برودتی، هواکش‌ها و فن‌های مکنده صنعتی، سیستم‌های نوار نقاله و کانوایر، آسیاب‌ها، میکسرها و انواع ماشین‌آلات خطوط تولید صنعتی کارخانجات.
سوالات متداول (FAQ):
سؤال: چرا وجود زمان تاخیر بین قطع ستاره و وصل مثلث (30 تا 300 میلی‌ثانیه) در این تایمر ضروری است؟
پاسخ: این زمان که به اصطلاح زمان مرده (Dead Time) نامیده می‌شود، تضمین می‌کند که قوس الکتریکی کنتاکتور ستاره قبل از وصل شدن کنتاکتور مثلث به طور کامل خاموش شده و کنتاکت‌ها آزاد شده باشند؛ در غیر این صورت، احتمال بروز اتصال کوتاه شدید بین فازها در تابلو برق بسیار بالا خواهد بود.
سؤال: آیا تغذیه این دستگاه می‌تواند همزمان با برق ۲۴ ولت و ۲۲۰ ولت متصل شود؟
پاسخ: خیر، تایمر دارای ترمینال‌های ورودی تغذیه مجزا برای برق ۲۲۰ ولت متناوب (ترمینال‌های PH و N) و ورودی ۲۴ ولت AC/DC (ترمینال‌های + و -) است و در زمان نصب باید تنها یکی از این دو سطح ولتاژ متناسب با مدار فرمان متصل گردد.
سؤال: زمان ستاره را بر چه اساسی باید بین ۲ تا ۶۰ ثانیه تنظیم کرد؟
پاسخ: این زمان به توان موتور و گشتاور اینرسی بار مکانیکی متصل به شفت بستگی دارد. تنظیم باید به گونه‌ای باشد که دور موتور در حالت ستاره به حدود ۷۵ تا ۸۰ درصد دور نامی خود برسد و سپس سوئیچ به حالت مثلث انجام گیرد.
سؤال: این تایمر شامل چه مدت گارانتی است؟
پاسخ: تایمر ستاره مثلث سری N مدل DTJN-300M کد 14JN4 شیوا امواج دارای ۳۶ ماه (۳ سال) گارانتی رسمی و معتبر تعویض شرکت شیوا امواج است.
