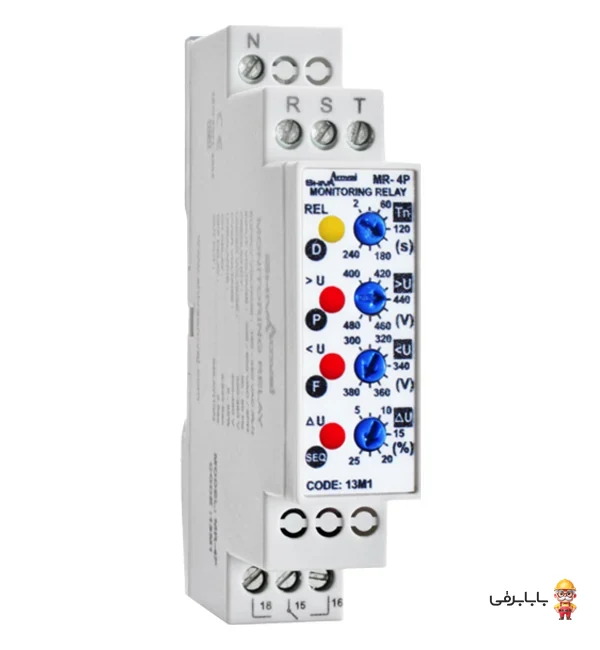

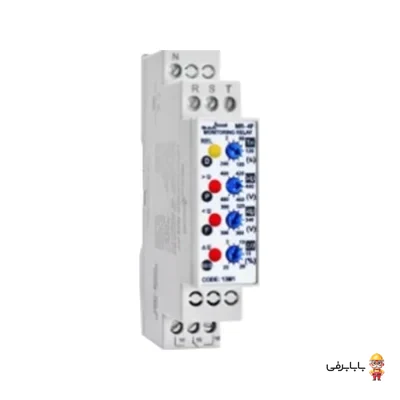

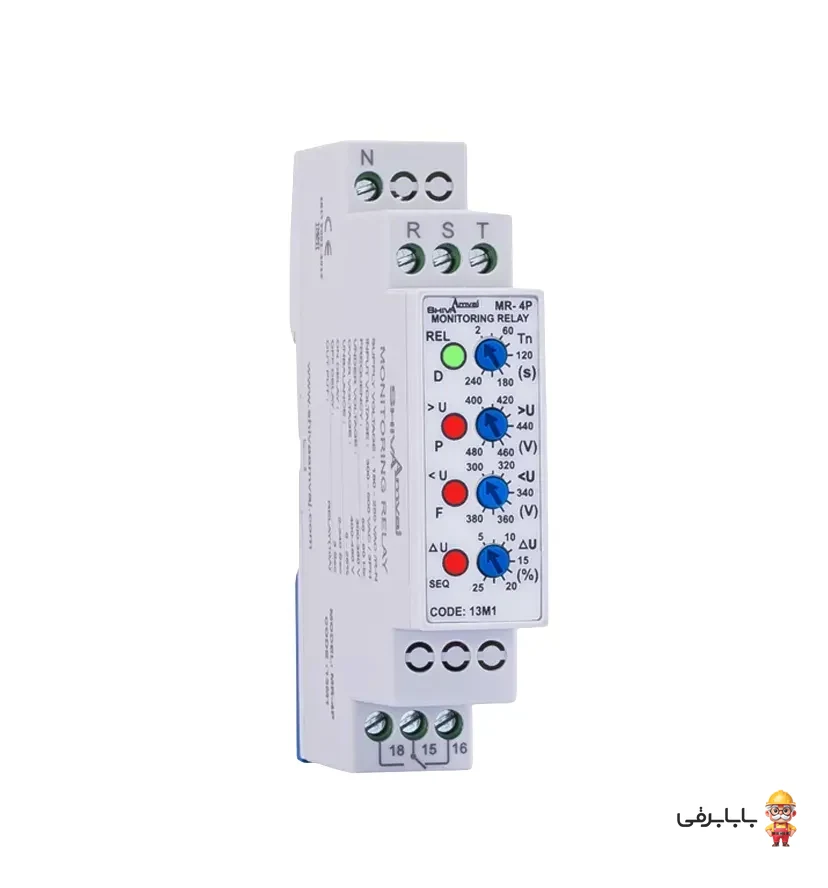

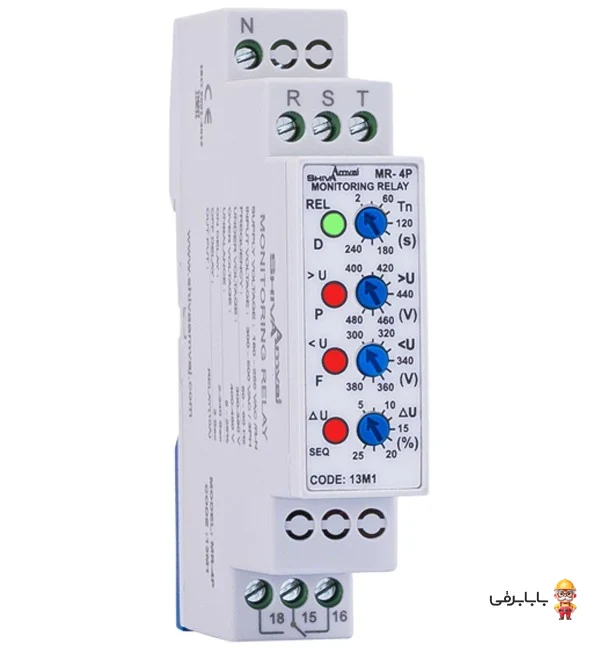

کنترل فاز با نول شیوا امواج سری M مدل MR-4P کد 13M1 یکی از پیشرفته‌ترین و کارآمدترین تجهیزات حفاظتی شبکه برق سه فاز است که با بهره‌گیری از پردازشگر میکروپروسسوری دقیق و در قالب ابعاد فوق‌العاده کامپکت (تک مینیاتور یا یک ماژول) طراحی و تولید شده است. این رله حفاظتی تخصصی به منظور حفاظت همه‌جانبه از الکتروموتورها، پمپ‌ها و تجهیزات گران‌قیمت صنعتی، تجاری و ساختمانی در برابر اختلالات ولتاژی شبکه برق تولید شده و نقشی اساسی در افزایش طول عمر دستگاه‌ها و جلوگیری از خسارات سنگین ناشی از نوسان و جابجایی برق ایفا می‌کند.
ویژگیهای برجسته و مزایای رقابتی:
- پردازش میکروپروسسوری لحظه‌ای: سنجش پیوسته و هوشمند پارامترهای شبکه برق با دقت و ضریب اطمینان بالا.
- ابعاد کامپکت تک مینیاتور: اشغال تنها ۱۸ میلی‌متر از فضای ریل مینیاتوری (یک ماژول) که امکان نصب آسان را در انواع تابلوهای برق، جعبه فیوزها و فضاهای با محدودیت نصب فراهم می‌سازد.
- حفاظت چندگانه و فراگیر: محافظت کامل مدار در برابر دو فاز شدن، قطع هر یک از فازها، جابجایی توالی فازها، عدم تقارن ولتاژ، قطع یا جابجایی نول و همچنین افزایش یا کاهش ولتاژ شبکه.
- شخصی‌سازی دقیق تنظیمات: مجهز به ۴ پتانسیومتر چرخشی مجزا جهت تنظیم دقیق زمان تأخیر در وصل مجدد، آستانه افزایش ولتاژ، آستانه کاهش ولتاژ و درصد عدم تقارن ولتاژ فازها.
- سیستم عیب‌یابی با نشانگرهای هوشمند LED: دارای ۴ چراغ نشانگر با دو حالت نمایش دائم و چشمک‌زن به منظور اعلام وضعیت عملکرد رله، خطای توالی فاز، قطع فاز، جابجایی نول، زمان‌سنجی و خطاهای ولتاژی.
- رله خروجی پرقدرت: کنتاکت خروجی با ظرفیت ۱۰ آمپر متناوب جهت فرمان مستقیم به مدار بوبین کنتاکتورها.
کاربردها و موارد مصرف:
کنترل فاز سری M شیوا امواج مدل MR-4P برای استفاده در تمامی پروژه‌های مسکونی، تجاری و صنعتی طراحی شده است. از جمله موارد استفاده اصلی این دستگاه می‌توان به محافظت از الکتروموتورهای سه فاز صنعتی، پمپ‌های آب کشاورزی و بوستر پمپ‌های آبرسانی ساختمان، کمپرسورهای چیلر و تجهیزات تهویه مطبوع، آسانسورها و بالابرهای هیدرولیک و کششی، تابلوهای توزیع برق اصلی و فرعی، دستگاه‌های تراش، بسته‌بندی و ماشین‌آلات خطوط تولید اشاره نمود.
سوالات متداول (FAQ):
سؤال: تفاوت کنترل فاز با نول نسبت به مدل‌های بدون نول در چیست؟
پاسخ: در کنترل فازهای دارای نول مانند مدل MR-4P، علاوه بر پایش ولتاژهای خطی بین فازها، تعادل و حضور سیم نول نیز توسط مدار پردازنده ارزیابی می‌شود؛ بنابراین خطاهایی همچون قطع شدن نول یا جابجایی نول با فاز به سرعت شناسایی و از آسیب به بارهای متصل به فاز و نول جلوگیری به عمل می‌آید.
سؤال: مفهوم ابعاد تک مینیاتوری (سری M) چیست و چه مزایایی دارد؟

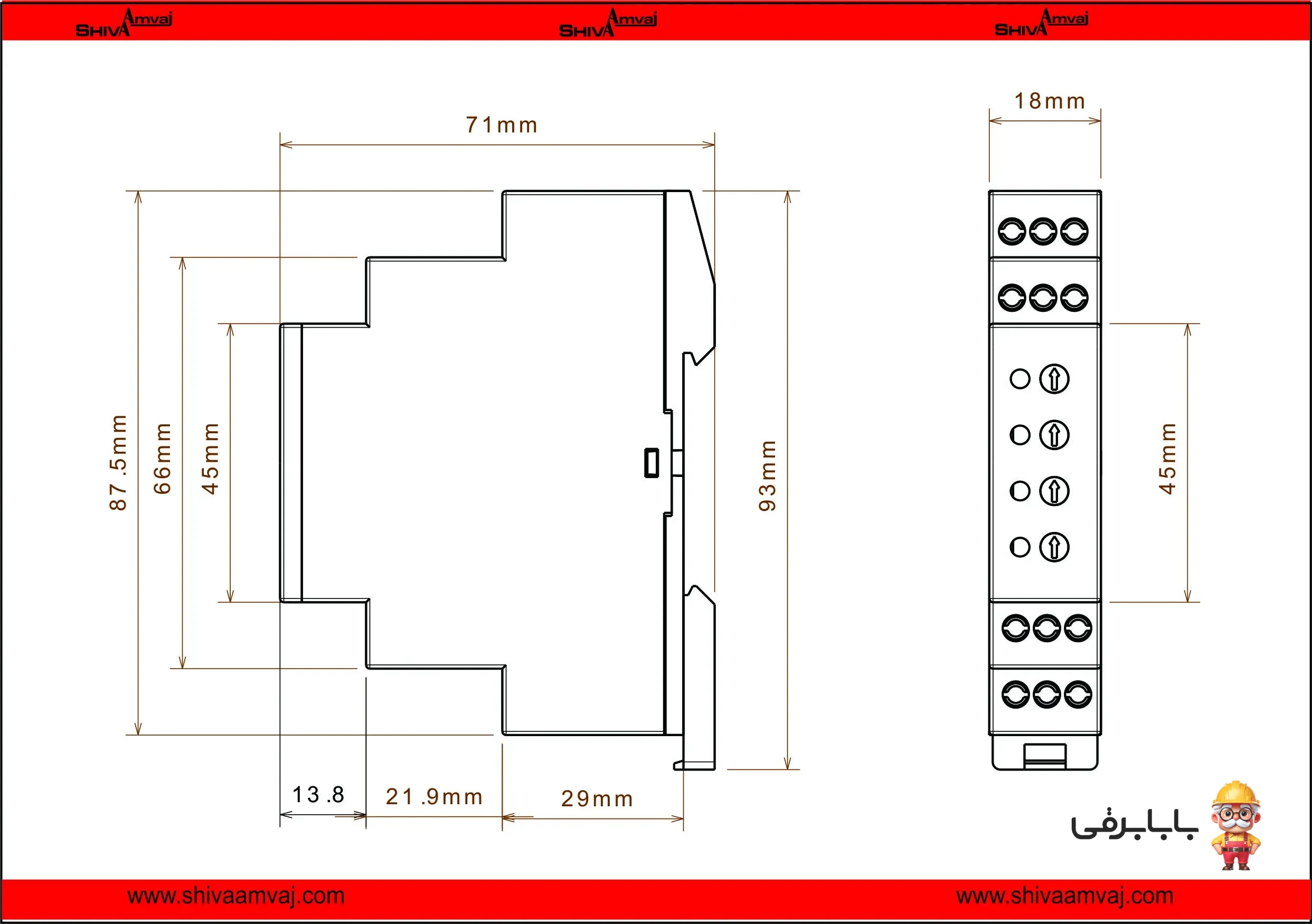

پاسخ: ابعاد تک مینیاتوری بدین معناست که عرض فیزیکی دستگاه معادل یک کلید مینیاتوری تک‌پل استاندارد (حدود ۱۸ میلی‌متر) است و روی ریل استاندارد ۳۵ میلی‌متری (DIN Rail) قرار می‌گیرد؛ این ویژگی باعث صرفه‌جویی چشمگیر در فضای اشغالی تابلو برق می‌شود.
سؤال: زمان تاخیر در وصل و قطع این دستگاه چگونه عمل می‌کند؟
پاسخ: زمان تأخیر در وصل از طریق پتانسیومتر مربوطه بین ۲ تا ۲۴۰ ثانیه قابل تنظیم است تا پس از عادی شدن شرایط شبکه، از وصل ناگهانی و شوک الکتریکی جلوگیری شود؛ همچنین تأخیر زمان قطع جهت جلوگیری از تأثیر نوسانات لحظه‌ای و گذرا، به صورت پیش‌فرض ۳ ثانیه (و ۱۰ ثانیه در لحظه استارت کاهش ولتاژ) در نظر گرفته شده است.
سؤال: آیا می‌توان خروجی رله این دستگاه را مستقیماً به مصرف‌کننده پرقدرت متصل کرد؟
پاسخ: خیر؛ خروجی این دستگاه یک رله فرمان ۱۰ آمپری است و باید در مدار فرمان بوبین کنتاکتور اصلی قرار گیرد تا وظیفه قطع و وصل جریان توان مصرف‌کننده بر عهده کنتاکتور باشد.
