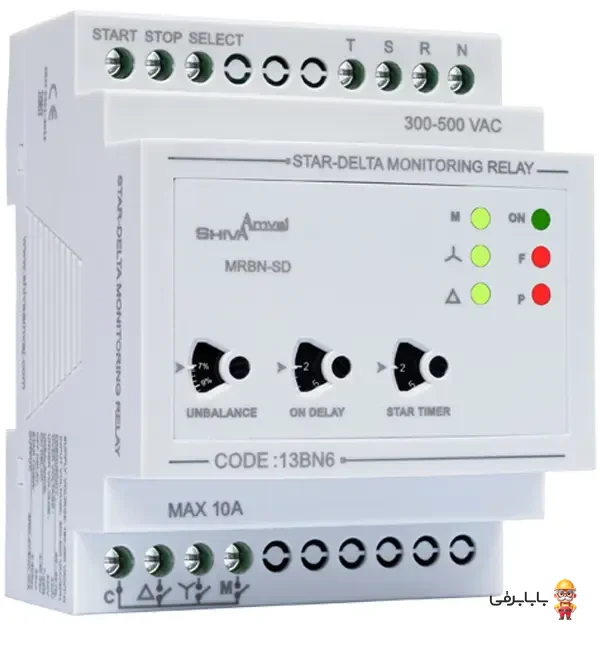

کنترل فاز ستاره مثلث سری BN شیوا امواج مدل MRBN-SD کد 13BN6، یکی از تجهیزات حفاظتی و کنترلی پیشرفته در اتوماسیون و برق صنعتی است که به طور تخصصی برای راه‌اندازی ایمن و اصولی الکتروموتورهای رتور قفسی سه فاز طراحی شده است. این رله هوشمند، فرآیند راه‌اندازی دو مرحله‌ای ستاره به مثلث را همراه با یک سیستم نظارت جامع بر شبکه برق ادغام نموده است؛ بدین ترتیب نیاز به تایمرهای مستقل و کنترل فاز جداگانه در مدار فرمان تابلو برق برطرف شده و با کاهش حجم سیم‌کشی، خطاهای احتمالی سیستم را به حداقل می‌رساند.
ویژگیهای برجسته و مزایای رقابتی:
- ادغام تایمر راه‌اندازی و حفاظت فاز: مدیریت کامل ترتیب سوئیچینگ ستاره-مثلث همگام با مانیتورینگ پارامترهای شبکه در یک دستگاه واحد.
- حفاظت جامع شبکه سه فاز: مراقبت مداوم در برابر دوفاز شدن، قطع نول، جابجایی توالی فازها و افزایش یا کاهش ولتاژ فراتر از حد مجاز.
- تنظیم دقیق عدم تقارن فازها: مجهز به پتانسیومتر تنظیم حساسیت عدم تقارن ولتاژ در بازه 7 الی 25 درصد برای تطبیق با شرایط شبکه.
- فاصله اطمینان 50 میلی‌ثانیه‌ای: مجهز به زمان مرده (Dead Time) دقیق 50 میلی‌ثانیه‌ای بین قطع کنتاکتور ستاره و وصل کنتاکتور مثلث جهت جلوگیری از بروز اتصال کوتاه همزمان.
- نشانگرهای تشخیصی LED چندمنظوره: دارای 6 ال ای دی مجزا جهت اعلام وضعیت آماده به کار، بروز خطاها (افزایش/کاهش ولتاژ، قطع یا توالی فاز) و مانیتورینگ وضعیت وصل هر سه رله (موتور، ستاره و مثلث).

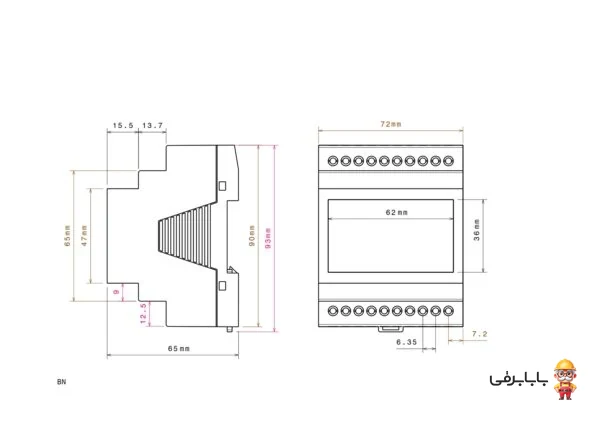

- نصب انعطاف‌پذیر: امکان نصب آسان بر روی ریل مینیاتوری DIN، سطوح دیواری و یا برش روی درب تابلو برق صنعتی.
کاربردها و موارد مصرف:
کنترل فاز ستاره مثلث شیوا امواج سری BN برای تمامی خطوط راه‌اندازی الکتروموتورهای سه فاز صنعتی سنگین با توان‌های متوسط و بالا مناسب است. از جمله مصارف کلیدی این دستگاه می‌توان به تابلوهای پمپ‌های آب کشاورزی و صنعتی، کمپرسورهای باد و برودتی، هواکش‌ها و فن‌های تهویه سنگین، تسمه نقاله‌ها، سنگ‌شکن‌ها و ماشین‌آلات خطوط تولید کارخانجات اشاره کرد که نیازمند استارت ملایم و حفاظت بلادرنگ هستند.
سوالات متداول (FAQ):
سؤال: تفاوت کنترل فاز ستاره مثلث با کنترل فازهای معمولی چیست؟
پاسخ: در کنترل فاز معمولی تنها نظارت بر خطاهای شبکه و یک خروجی رله حفاظتی فرمان وجود دارد؛ اما کنترل فاز ستاره مثلث علاوه بر نظارت دقیق روی تقارن و ولتاژ، کنترل توالی زمانی کنتاکتورهای اصلی، ستاره و مثلث را نیز به صورت مستقیم بر عهده داشته و جایگزین تایمر ستاره-مثلث تابلو برق می‌شود.
سؤال: آیا زمان استارت و سوئیچ بین حالت ستاره و مثلث قابل تغییر است؟
پاسخ: بله؛ دستگاه دارای پیچ تنظیم زمان وصل رله ستاره در بازه 2 تا 30 ثانیه است تا زمان عملکرد ستاره بسته به اینرسی بار الکتروموتور تنظیم شود. همچنین زمان وقفه اطمینان جهت جلوگیری از همپوشانی کنتاکتورها به طور دقیق روی 50 میلی‌ثانیه تثبیت شده است.
سؤال: مفهوم کدهای نشانگر LED روی پنل دستگاه چیست؟
پاسخ: نشانگر ON نشان‌دهنده تغذیه و زمان تاخیر در وصل است، نشانگر F خطاهای ولتاژی (افزایش، کاهش یا عدم تقارن) را با حالات مختلف چشمک‌زن یا دائم اعلام می‌کند، نشانگر P مربوط به خطای قطع یا توالی فاز بوده و نشانگرهای M، Y و Δ وضعیت فعال بودن رله‌های موتور، ستاره و مثلث را نمایش می‌دهند.
سؤال: در صورت بروز خطای عدم تقارن یا قطع فاز، واکنش دستگاه چگونه خواهد بود؟
پاسخ: در صورت قطع فاز یا وجود عدم تقارن بیش از حد تنظیمی، دستگاه پس از 3 ثانیه تأخیر خروجی‌ها را قطع کرده تا بار و الکتروموتور بدون آسیب از مدار خارج شوند و تا رفع کامل عیب، اجازه استارت مجدد به مدار داده نمی‌شود.
