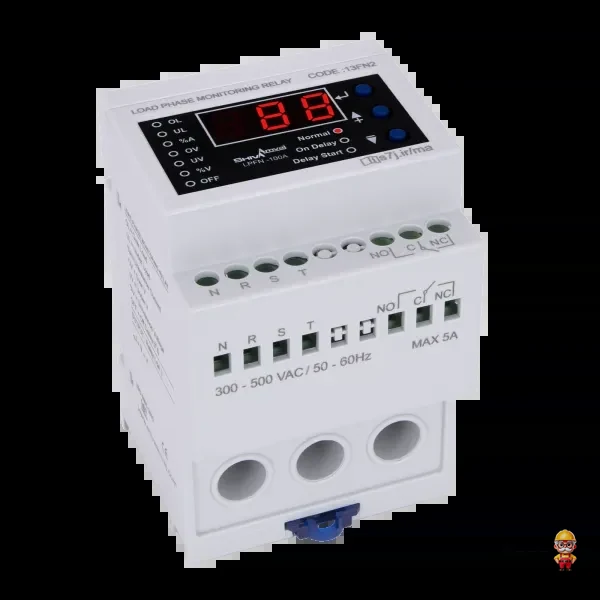

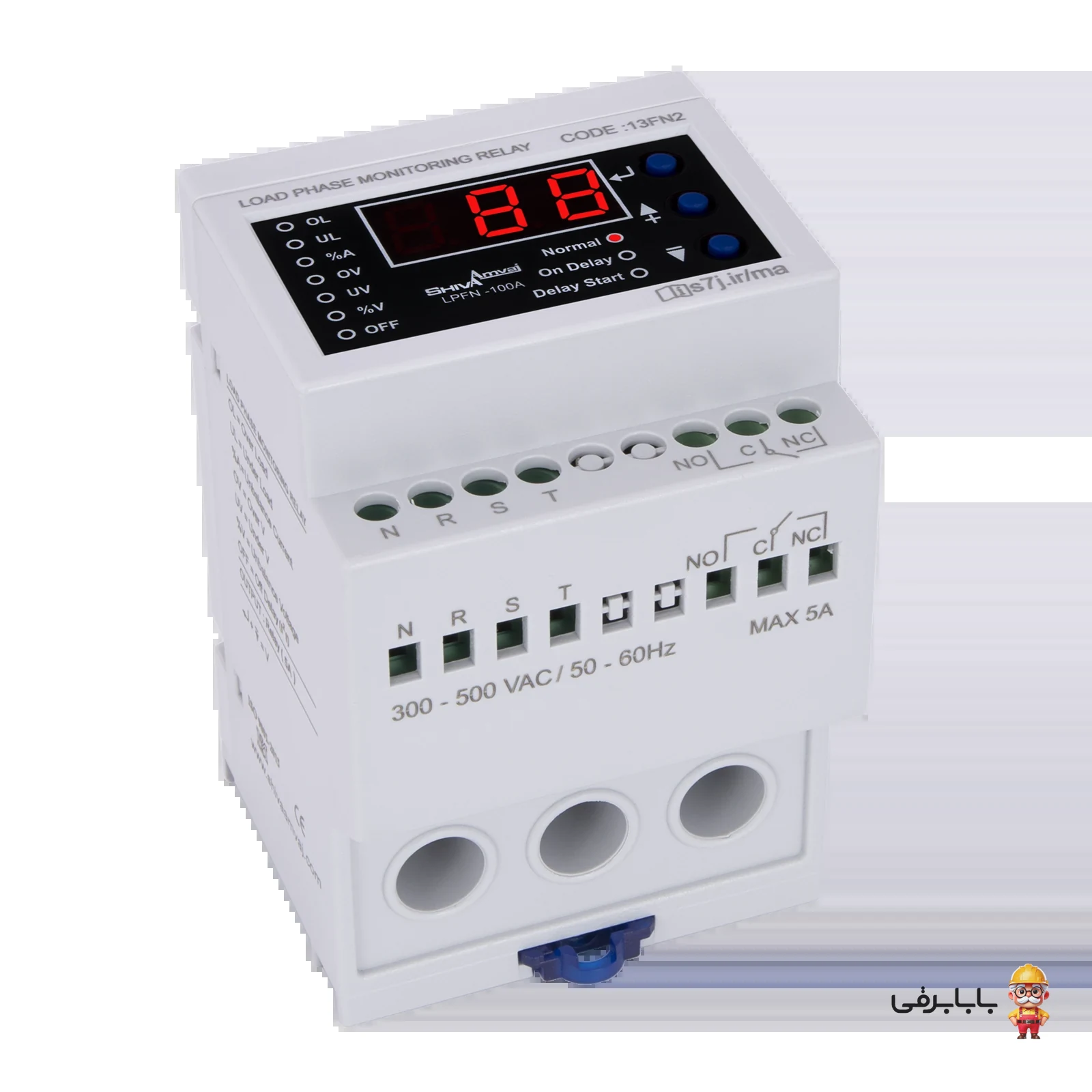

کنترل فاز بار ۱ تا ۱۰۰ آمپر شیوا امواج مدل LPFN-100A (کد 13FN2) یکی از پیشرفته‌ترین رله‌های حفاظتی میکروپروسسوری برای نظارت و پایش هم‌زمان وضعیت جریان و ولتاژ در شبکه‌های سه فاز صنعتی است. این تجهیز هوشمند کارکرد دو دستگاه حیاتی «کنترل فاز» و «کنترل بار» را در یک یونیت فشرده ادغام کرده است؛ به طوری که ضمن حفاظت از مصرف‌کننده در برابر نوسانات، قطعی و عدم تقارن ولتاژ، جریان عبوری خطوط را نیز با دقت یک آمپر و بر اساس منحنی حرارتی I²t پایش می‌کند. مهم‌ترین مزیت فنی این مدل، امکان اندازه‌گیری مستقیم جریان بدون نیاز به ترانس جریان خارجی (CT) است که هزینه‌های مونتاژ تابلو برق را به حداقل رسانده و سیم‌بندی را فوق‌العاده ساده و تمیز می‌سازد.
ویژگیهای برجسته و مزایای رقابتی:
- طراحی یکپارچه بدون نیاز به CT خارجی: عبور مستقیم کابل‌های سه فاز از هسته‌های اندازه‌گیری دستگاه تا مقطع ۲۵ میلی‌متر مربع.
- حفاظت جامع و هم‌زمان فاز و بار: ایمن‌سازی مدار در برابر اضافه جریان (Overload)، کاهش جریان (Underload)، عدم تقارن جریان‌ها و ولتاژها، قطع فاز و جابه‌جایی توالی فاز.
- مجهز به دو مد راه‌اندازی دستی (Han) و خودکار (Aut): مدیریت بهینه جریان هجومی اولیه الکتروموتورها و جلوگیری از جام‌کردن روتور.
- نمایشگر دیجیتال و نشانگرهای تشخیصی: دارای ۱۰ نشانگر LED مجزا برای پایش و عیب‌یابی سریع خطاهای ولتاژی و جریانی.
- کیفیت ساخت ممتاز و گارانتی معتبر: دارای ۳ سال گارانتی تعویض بی‌قید و شرط توسط شرکت شیوا امواج.
کاربردها و موارد مصرف:
این دستگاه انتخابی ایده‌آل برای حفاظت از انواع الکتروموتورهای سه فاز، پمپ‌های شناور و کف‌کش، کمپرسورهای صنعتی، سیستم‌های تهویه مطبوع، خطوط تولید و تابلوهای توزیع و فرمان در صنایع مختلف است. استفاده از کنترل فاز بار سری FN مانع از سوختن سیم‌پیچ موتور ناشی از دو فاز شدن، اضافه‌بار مکانیکی یا نوسانات شبکه برق می‌شود.
سوالات متداول (FAQ):
سؤال: آیا برای راه‌اندازی کنترل فاز بار شیوا امواج مدل LPFN-100A نیاز به خرید CT جداگانه است؟
پاسخ: خیر، این دستگاه مجهز به ترانس جریان داخلی است و سیم‌ها یا کابل‌های حامل جریان فاز به طور مستقیم از مجراهای تعبیه‌شده روی بدنه دستگاه عبور می‌کنند.
سؤال: تفاوت مد کاری دستی (Han) و اتوماتیک (Aut) در این دستگاه چیست؟
پاسخ: در مد دستی، در زمان استارت اولیه (قابل تنظیم بین ۰ تا ۱۲۰ ثانیه) افزایش جریان و افت ولتاژ کنترل نمی‌شود؛ اما در مد اتوماتیک برای ممانعت از قفل‌شدگی موتور، پارامترهای راه‌اندازی با دقت بالا کنترل شده و در صورت اضافه‌بار شدید (بیش از دو برابر رنج مجاز)، فرمان قطع بلادرنگ صادر می‌شود.
سؤال: حداکثر سایز کابل عبوری از ترانس داخلی این مدل چقدر است؟
پاسخ: این محصول امکان عبور کابل‌های استاندارد مسی تا سطح مقطع ۲۵ میلی‌متر مربع را بدون نیاز به کابل‌شو یا رابط اضافه فراهم می‌سازد.
سؤال: شرایط و مدت زمان گارانتی این محصول به چه صورت است؟
پاسخ: این کالا دارای ۳۶ ماه گارانتی تعویض رسمی و بی‌قید و شرط شرکت تولیدی شیوا امواج است.
