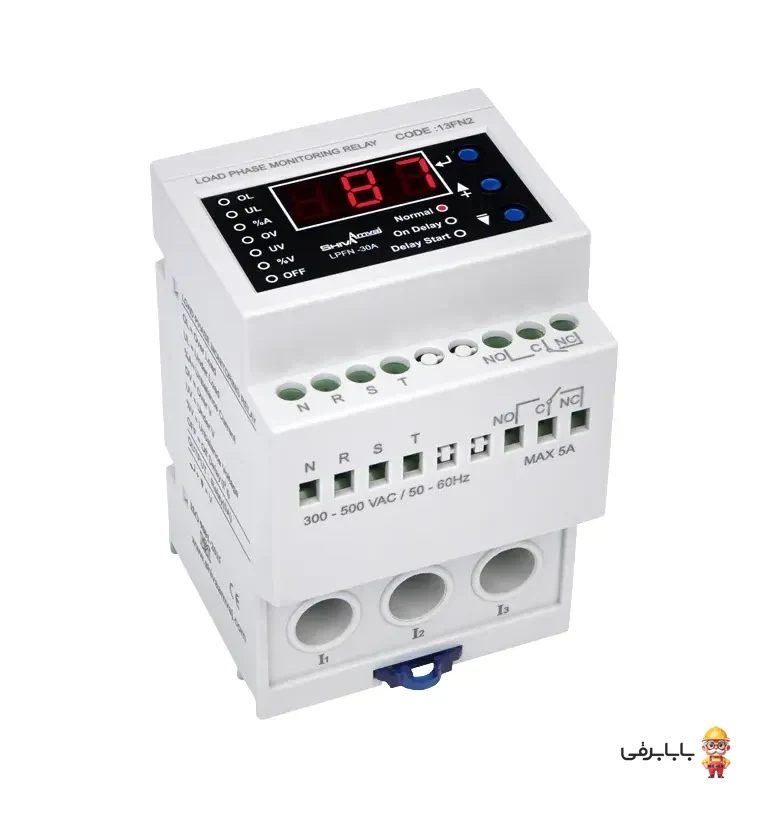

کنترل فاز بار شیوا امواج مدل LPFN-30A یکی از پیشرفته‌ترین و کارآمدترین تجهیزات حفاظتی تابلویی ساخت ایران است که با تلفیق دو عملکرد حیاتی «کنترل فاز» و «کنترل بار» در یک ماژول فشرده، نیاز به تجهیزات مجزا مانند بی‌متال و رله‌های کنترل فاز سنتی را به‌طور کامل مرتفع می‌سازد. برند شیوا امواج به عنوان پیشگام تولید رله‌های حفاظتی و اتوماسیون برق صنعتی، این دستگاه را با بهره‌گیری از میکروپروسسورهای دقیق و الگوریتم‌های هوشمند حفاظتی طراحی کرده است. مدل LPFN-30A قادر است رنج جریان ۰.۱ تا ۳۰ آمپر را با دقت بالای ۰.۱ آمپر پایش کند و از الکتروموتورها و بارهای حساس سه‌فاز در برابر بروز حوادث الکتریکی و حرارتی محافظت همه‌جانبه به عمل آورد.
ویژگیهای برجسته و مزایای رقابتی:
- حفاظت تلفیقی و یکپارچه: نظارت دقیق و هم‌زمان بر پارامترهای ولتاژی (قطع فاز، جابجایی فاز، نوسان و عدم تعادل ولتاژ) و پارامترهای جریانی (اضافه‌بار، کاهش بار و عدم تعادل فازهای جریان).
- اندازه‌گیری مستقیم بدون نیاز به CT خارجی: عبور مستقیم کابل تا مقطع ۲۵ میلی‌متر مربع از داخل حفره‌های تعبیه شده در بدنه، که علاوه بر کاهش هزینه خرید ترانس جریان، سیم‌بندی تابلو را بسیار شکیل و ساده می‌کند.
- عملکرد هوشمند بر اساس منحنی معکوس زمانی (I²t): تطابق پاسخ‌دهی حرارتی با ظرفیت تحمل حرارتی موتور جهت جلوگیری از قطع بی‌مورد در لحظات استارت یا اضافه‌بارهای گذرا.
- نمایشگرهای دیجیتال و نشانگرهای LED مجزا: مجهز به ۱۰ نشانگر تفکیک‌شده برای عیب‌یابی سریع خطاهای ولتاژی و جریانی به همراه نمایش مقادیر پارامترها به صورت زنده.
- تنظیمات زمان‌بندی دقیق: دارای قابلیت تنظیم زمان تأخیر در وصل (On Delay)، تأخیر در قطع خطای ولتاژ و جریان و زمان استارت اولیه در دو حالت دستی و خودکار.
کاربردها و موارد مصرف:
کنترل فاز بار شیوا امواج مدل LPFN-30A انتخابی ایده‌آل برای حفاظت از انواع الکتروموتورهای سه‌فاز صنعتی، پمپ‌های آب، پمپ‌های شناور و کف‌کش، کمپرسورهای باد و برودتی، هواکش‌ها و فن‌های صنعتی، کانوایرها و ماشین‌آلات خطوط بسته‌بندی در تابلوهای برق توزیع و فرمان به شمار می‌رود. همچنین با داشتن قابلیت تنظیم حفاظت کاهش بار (Underload)، یک راه‌حل مطمئن برای جلوگیری از خشک کار کردن پمپ‌ها و آسیب دیدگی سیستم‌های پمپاژ است.
سوالات متداول (FAQ):
سؤال: تفاوت اصلی رله کنترل فاز بار با رله‌های حرارتی (بی‌متال) چیست؟
پاسخ: بر خلاف بی‌متال که عملکردی صرفاً مکانیکی-حرارتی داشته و استهلاک بالایی دارد، کنترل فاز بار به صورت الکترونیکی و دیجیتال عمل کرده و علاوه بر کنترل دقیق اضافه‌بار بر اساس منحنی حرارتی، هم‌زمان خطاهای ولتاژی نظیر قطعی فاز، افت ولتاژ، جابجایی فاز و حتی کاهش جریان (بی‌باری) را شناسایی و پوشش می‌دهد.
سؤال: آیا برای راه‌اندازی این مدل تا ۳۰ آمپر به نصب CT خارجی نیاز است؟
پاسخ: خیر، در مدل LPFN-30A ترانس‌های جریان در ساختار داخلی دستگاه طراحی شده‌اند و سیم‌های قدرت تا مقطع ۲۵ میلی‌متر مربع به طور مستقیم از کانال‌های دستگاه عبور داده می‌شوند و احتیاجی به خرید و سیم‌بندی CT جداگانه نیست.
سؤال: کاربرد مد کاری دستی و اتوماتیک در زمان استارت دستگاه چیست؟
پاسخ: این زمان‌بندی به موتور فرصت می‌دهد تا جریان استارت اولیه بالا را بدون تریپ حفاظتی پشت سر بگذارد؛ در حالت خودکار زمان ۵ ثانیه لحاظ می‌شود و در مد دستی می‌توان زمان را متناسب با لختی بار از ۰ تا ۱۲۰ ثانیه تنظیم کرد.
سؤال: ویژگی خطای کاهش بار (UL) چه مزیتی در پمپ‌های آب دارد؟
پاسخ: چنانچه پمپ دچار بی‌آبی شود یا تسمه متصل به الکتروموتور قطع گردد، جریان مصرفی افت محسوسی پیدا می‌کند؛ این ویژگی خطای کاهش جریان را تشخیص داده و پیش از داغ کردن و سوختن سیل مکانیکی پمپ، مدار را قطع می‌کند.
