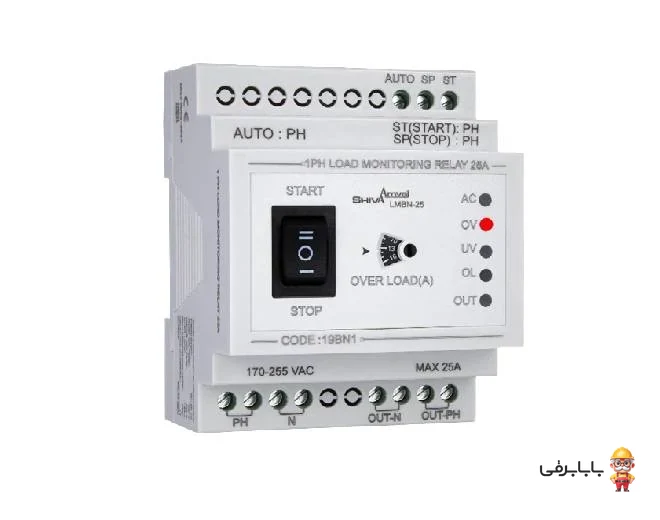

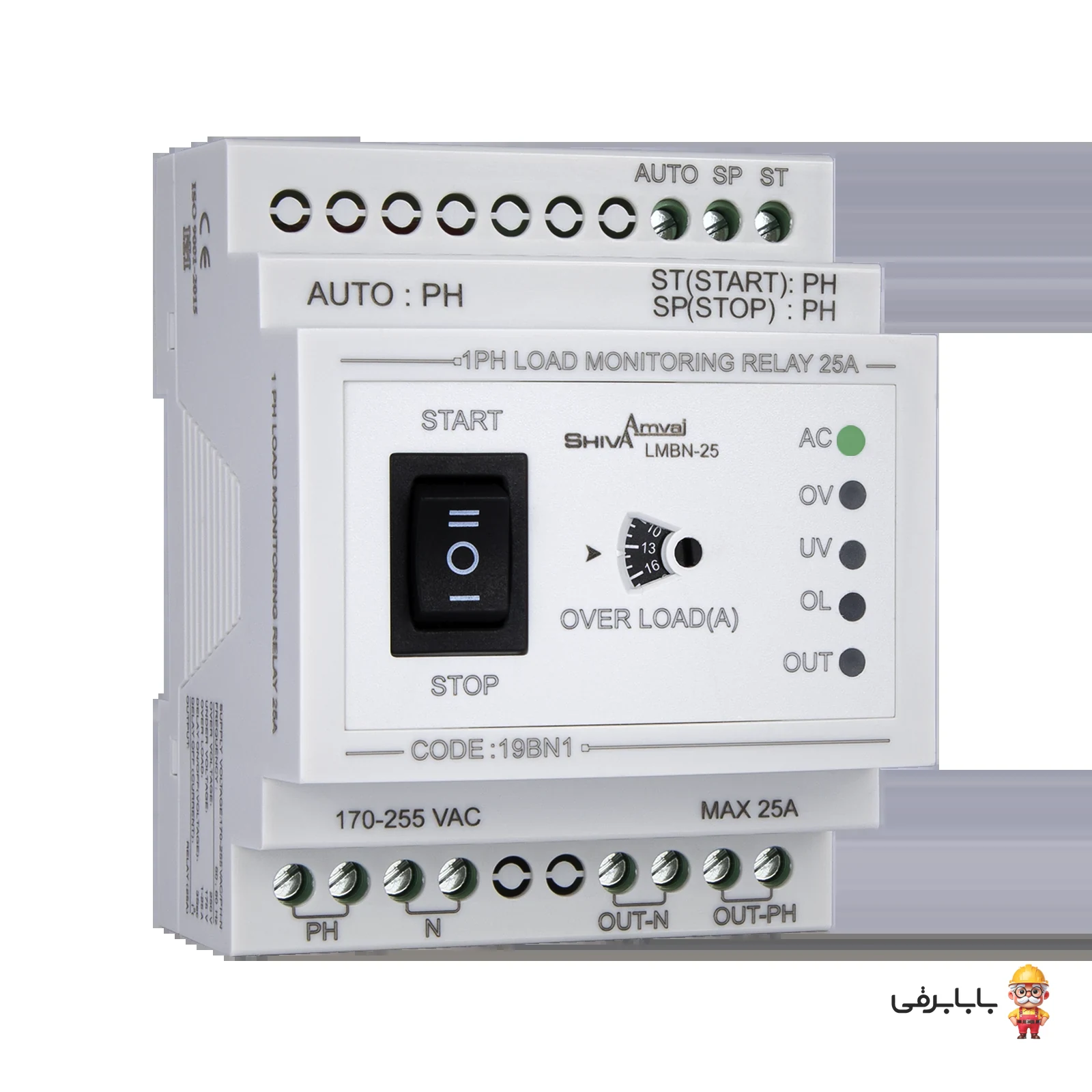

کنترل بار تک فاز 25 آمپر شیوا امواج مدل LMBN-25 (کد 19BN1) یکی از پیشرفته‌ترین و کارآمدترین تجهیزات حفاظتی ساخت ایران است که جهت پایش مداوم جریان و ولتاژ مصرفی تجهیزات الکتریکی تکفاز طراحی شده است. نوسانات شدید ولتاژ شبکه و اضافه بارهای ناگهانی ناشی از گیرپاژ یا فشار مکانیکی، از عوامل اصلی سوختن الکتروموتورها و پمپ‌ها هستند. این رله حفاظتی دیجیتال با مانیتورینگ دقیق و قطع خودکار و سریع مدار هنگام بروز خطا، تضمین‌کننده سلامت تجهیزات و طول عمر مفید آن‌ها در کاربردهای صنعتی، کشاورزی و نیمه‌صنعتی می‌باشد.
ویژگی‌های برجسته و مزایای رقابتی:
- پایش جریان بر اساس منحنی استاندارد I²t: شبیه‌سازی حرارتی بار واقعی الکتروموتور جهت جلوگیری از قطع‌های بی‌مورد هنگام راه‌اندازی و حفاظت قطعی در بارهای غیرمجاز مداوم.
- حفاظت هم‌زمان ولتاژ و جریان: محافظت جامع در برابر افزایش یا افت شدید ولتاژ (175 تا 250 ولت) و اضافه جریان تا 25 آمپر.
- رله خروجی پرقدرت 25 آمپری: توانایی راه‌اندازی مستقیم طیف وسیعی از بارهای تکفاز تا 25 آمپر بدون الزام به استفاده از کنتاکتور کمکی.
- قابلیت ریست اتوماتیک (AUTO): امکان راه‌اندازی مجدد خودکار مدار پس از رفع خطای ولتاژ یا جریان تا 3 مرتبه (با تاخیر 60 ثانیه‌ای) جهت تداوم فعالیت در تاسیسات بدون اپراتور.
- امکان فرمان دستی و شستی خارجی: مجهز به کلیدهای START و STOP روی پنل به همراه ترمینال‌های مجزا جهت اتصال شستی‌های کنترل فرمان خارجی (SP و ST).
- دقت بالا و مقاومت محیطی: تنظیمات دقیق جریانی با پله‌های 1 آمپر و عملکرد پایدار در دامنه دمایی گسترده -20 تا +65 درجه سانتی‌گراد با استاندارد IP30.
کاربردها و موارد مصرف:
این تجهیز به عنوان یک کلید حفاظتی اتوماتیک در انواع مصارف خانگی پرمصرف، کارگاهی و صنعتی به کار می‌رود؛ از جمله:
- حفاظت و ایمن‌سازی انواع پمپ‌های آب خانگی، کف‌کش و لجن‌کش تکفاز در برابر بی‌آبی، کاویتاسیون یا گیرپاژ پروانه.
- حفاظت الکتروموتورهای تکفاز در سیستم‌های تهویه، هواکش‌های صنعتی و سانتریفیوژها.
- تجهیزات برودتی و سرمایشی صنعتی شامل کمپرسورها، چیلرها و یخچال‌های پرمصرف فروشگاهی.
- ماشین‌آلات کارگاهی، ادوات کشاورزی، بالابرها و تابلوهای توزیع برق ساختمانی و صنعتی.
سوالات متداول (FAQ):
سؤال: آیا برای کنترل یک پمپ آب تکفاز با این کنترل بار حتماً به کنتاکتور خارجی نیاز است؟
پاسخ: خیر؛ با توجه به اینکه رله داخلی دستگاه توانایی تحمل جریان تا ۲۵ آمپر را دارد، برای تجهیزات تکفاز استاندارد که جریان نامی و راه‌اندازی آن‌ها از این آستانه تجاوز نمی‌کند، نیازی به نصب کنتاکتور خارجی نبوده و رله مستقیماً بار را تغذیه می‌کند.
سؤال: تفاوت مدل LMBN-25 با بی‌متال‌های مکانیکی سنتی چیست؟
پاسخ: برخلاف بی‌متال‌های حرارتی سنتی که خطای دمایی محیط و استهلاک قطعات مکانیکی دارند، این دستگاه تماماً الکترونیکی بوده، جریان را بر اساس مشخصه دقیق I²t کنترل می‌کند و هم‌زمان در برابر نوسانات شدید ولتاژ شبکه (کاهش و افزایش ولتاژ) نیز محافظت کامل ارائه می‌دهد.
سؤال: عملکرد ویژگی ریست خودکار (Auto Reset) به چه شکل است؟
پاسخ: در صورتی که کلید AUTO روی حالت فعال قرار داشته باشد، پس از قطع مدار بر اثر خطا و سپری شدن زمان تثبیت (۶۰ ثانیه)، دستگاه به طور خودکار مدار را مجدداً وصل می‌کند و در صورت استمرار خطا، تا ۳ بار این فرآیند را تکرار کرده و سپس خروجی را به صورت دائم قطع می‌کند تا اپراتور سیستم را بررسی نماید.
سؤال: دستگاه در چه محدوده‌ای از ولتاژ و جریان اقدام به قطع خروجی می‌کند؟
پاسخ: این دستگاه ولتاژهای کمتر از ۱۷۵ ولت و بیشتر از ۲۵۰ ولت را به عنوان خطای ولتاژ شناسایی کرده و مدار را قطع می‌نماید؛ همچنین محدوده حفاظت جریان آن از ۱ تا ۲۵ آمپر با دقت ۱ آمپر متناسب با توان بار مصرفی قابل تنظیم است.
