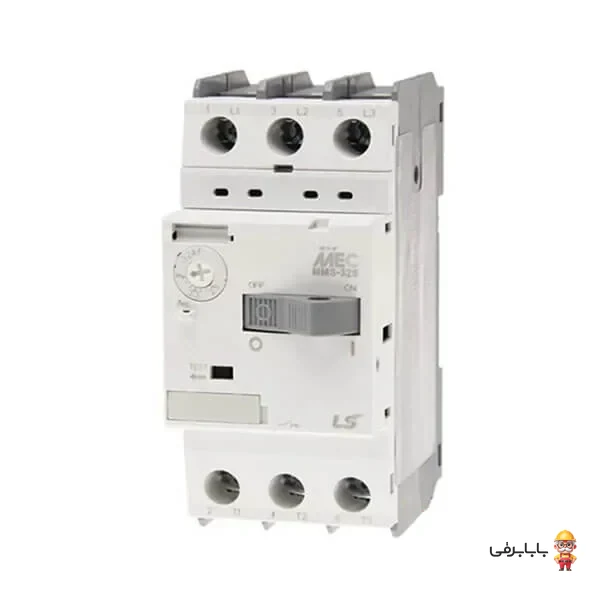

کلید حرارتی ال اس (LS Electric) مدل MMS-32S 10A با بازه تنظیمی ۶ تا ۱۰ آمپر، یکی از برترین و استانداردترین کلیدهای محافظ موتور (MPCB) ساخت کره جنوبی است. این کلید به‌طور ویژه جهت راه‌اندازی، سوئیچینگ ایمن و محافظت همه‌جانبه از الکتروموتورهای سه فاز طراحی شده است. مکانیزم یکپارچه این تجهیز عملکرد دوگانه حفاظت در برابر اضافه بار (بیمتال حرارتی) و اتصال کوتاه شدید (قطع مغناطیسی سریع) را همزمان با قابلیت قطع مستقیم مدار زیر بار بدون نیاز به کنتاکتور ارائه می‌دهد. طراحی ارگونومیک، دوام مکانیکی بالا، عملکرد قابل اتکا و هماهنگی کامل با سایر ادوات تابلویی ال اس از جمله کنتاکتورهای سری متاسل، این مدل را به انتخابی مطمئن و اقتصادی در تابلوهای برق صنعتی مبدل ساخته است.
ویژگیهای برجسته و مزایای رقابتی:
- حفاظت یکپارچه و چندگانه: پوشش کامل خطاهای ناشی از اضافه‌بار حرارتی، اتصال کوتاه آنی و عدم تقارن یا قطعی فاز بدون نیاز به تجهیزات جانبی مازاد.
- قدرت قطع اتصال کوتاه بالا: توانایی تحمل و قطع جریان خطای اتصال کوتاه تا ۵۰ کیلوآمپر (50kA) در ولتاژ ۴۰۰ ولت متناوب.
- مکانیزم فرمان چرخشی (Rotary): سهولت در قطع و وصل دستی و نشانگر دقیق وضعیت‌های وصل (ON)، قطع (OFF) و خطا (TRIP).
- دقت بالا در تنظیم جریان نامی: مجهز به پیچ کالیبره تنظیم جریان در بازه ۶ الی ۱۰ آمپر متناسب با جریان نامی پلاک موتور.
- دکمه تست مکانیکی (Test Trip): امکان اطمینان از سلامت عملکرد فنرها و مکانیسم قطع داخلی پیش از بهره‌برداری.
- نصب سریع و آسان: سازگاری با ریل‌های استاندارد DIN-Rail ۳۵ میلی‌متری با ابعاد فشرده و اشغال حداقل فضا در تابلو برق.
- پشتیبانی از تجهیزات جانبی: قابلیت اتصال سریع کنتاکت‌های کمکی (NO+NC)، رله‌های آندر ولتاژ و شنت تریپ.
کاربردها و موارد مصرف:
کلید حرارتی ال اس مدل MMS-32S در رنج ۶ تا ۱۰ آمپر مناسب الکتروموتورهای سه فاز با توان تقریبی ۳ تا ۵ کیلووات (۴ تا ۶.۵ اسب بخار) در انواع صنایع و تأسیسات است. از جمله موارد استفاده این محصول می‌توان به حفاظت از الکتروپمپ‌های آبرسانی و بوسترپمپ‌ها، فن‌ها و هواکش‌های صنعتی، کمپرسورهای باد و برودتی، خطوط نوار نقاله، میکسرها، ماشین‌آلات بسته‌بندی و تابلوهای توزیع برق کارخانجات اشاره کرد.
سوالات متداول (FAQ):
سؤال: تفاوت کلید حرارتی (MPCB) با بیمتال معمولی چیست؟
پاسخ: بیمتال فقط از موتور در برابر اضافه‌بار حرارتی محافظت کرده و مدار قدرت را مستقیماً قطع نمی‌کند (به مدار فرمان کنتاکتور سیگنال می‌دهد) و در برابر اتصال کوتاه عملکردی ندارد؛ در حالی که کلید حرارتی دارای هر دو حفاظت اضافه‌بار و اتصال کوتاه بوده و مستقیماً قادر به قطع مدار قدرت زیر بار است.
سؤال: جریان نامی این کلید حرارتی روی چه عددی باید تنظیم شود؟
پاسخ: پیچ تنظیم کلید باید بر اساس جریان نامی درج‌شده روی پلاک الکتروموتور (Full Load Amps) در ولتاژ کاری شبکه تنظیم شود. معمولاً جریان تنظیمی دقیقاً برابر با جریان نامی موتور یا حداکثر ۵ الی ۱۰ درصد بالاتر (با در نظر گرفتن شرایط بار و دمای محیط) ست می‌شود.
سؤال: آیا سری MMS-32S کنتاکت کمکی پیش‌فرض روی خود دارد؟
پاسخ: این محصول در حالت استاندارد کارخانه‌ای بدون کنتاکت کمکی عرضه می‌شود، اما در صورت نیاز به اعلام وضعیت قطع و وصل به PLC یا چراغ سیگنال، می‌توانید کنتاکت‌های کمکی جانبی یا روخور استاندارد LS را به‌صورت ماژولار و بسیار ساده روی آن نصب کنید.
سؤال: آیا امکان استفاده از این کلید برای موتورهای تک فاز نیز وجود دارد؟
پاسخ: بله، برای استفاده در مدارهای تک فاز باید هر سه پل کلید با یکدیگر سری شوند تا مکانیزم تشخیص عدم تقارن فاز کلید تحریک نشده و عملکرد حفاظتی به درستی عمل نماید.
