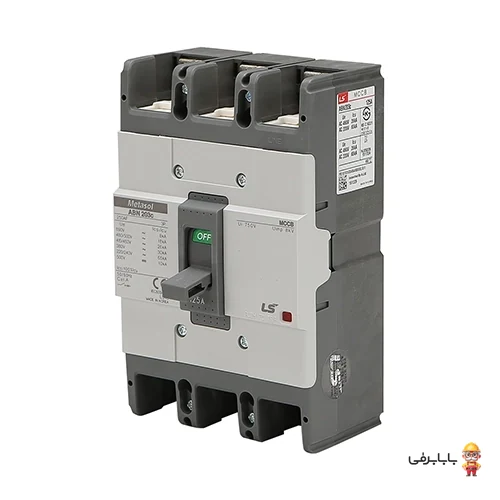

کلید اتوماتیک کامپکت (MCCB) متاسل ال اس مدل ABN203c با جریان نامی 175 آمپر، یکی از بریکرهای صنعتی پرکاربرد و استاندارد شرکت معتبر LS Electric کره جنوبی است. این کلید حفاظتی سه پل برای مدیریت، ایزولاسیون و حفاظت ایمن در سیستم‌های توزیع برق فشار ضعیف طراحی شده است. بدنه این کلید از مواد عایق و مقاوم در برابر تنش‌های حرارتی و مکانیکی ساخته شده و با ارائه قدرت قطع 30 کیلوآمپر در فریم 250 آمپر، انتخابی ایده‌آل و مقرون‌به‌صرفه جهت تضمین پایداری خطوط تغذیه صنعتی و تجاری به شمار می‌آید.
ویژگیهای برجسته و مزایای رقابتی:
- حفاظت دوگانه حرارتی-مغناطیسی: مجهز به رله‌های بیمتالیک جهت مقابله با اضافه بار حرارتی و رله الکترومغناطیسی برای تریپ سریع در زمان اتصال کوتاه شدید.
- مکانیزم وضعیت سه‌حالته (Trip Indication): قابلیت تفکیک خطای برقی از قطع دستی از طریق قرارگیری اهرم در موقعیت میانی (Trip)، که فرآیند عیب‌یابی و مانیتورینگ تابلو را بسیار ساده می‌سازد.
- قدرت قطع 30kA: توانایی اطفاء جرقه و قطع خطاهای لحظه‌ای اتصال کوتاه تا سطح 30 کیلوآمپر در شبکه 380/400 ولت.
- دوام و طول عمر بالا: عمر مکانیکی 12000 بار عملکرد که ضامن استهلاک پایین، استمرار خدمات‌رسانی و کاهش هزینه‌های نگهداری سیستم است.
- طراحی فشرده در فریم 250AF: ابعاد بهینه و ماژولار مناسب برای نصب آسان در تابلوهای توزیع و فضاهای محدود.
کاربردها و موارد مصرف:
این کلید به عنوان کلید اصلی (Main) یا کلید خروجی در تابلوهای توزیع برق (MDP و SDB)، خطوط ورودی تغذیه الکتروموتورهای صنعتی توان بالا، ترانسفورماتورها، یو‌پی‌اس‌ها، تجهیزات روشنایی کارگاهی و تاسیسات صنعتی و زیرساختی به کار گرفته می‌شود تا از سوختن کابل‌ها، آتش‌سوزی ناشی از اتصال کوتاه و خرابی بارهای سه فاز جلوگیری به عمل آورد.
سوالات متداول (FAQ):
سؤال: تفاوت کلید اتوماتیک فیکس با نوع قابل تنظیم چیست؟
پاسخ: در مدل فیکس (غیرقابل تنظیم) مانند ABN203c، آستانه تریپ اضافه بار و اتصال کوتاه بر روی مقدار دقیق 175 آمپر به صورت کارخانه‌ای کالیبره و ثابت است و پیچ تنظیم دستی ندارد؛ در حالی که در مدل‌های تنظیمی، جریان عملکرد حرارتی در یک بازه درصدی قابل تغییر است.
سؤال: آیا این کلید در زمان وقوع خطا به وضعیت قطع (OFF) می‌رود؟
پاسخ: خیر؛ در صورت بروز خطای اتصال کوتاه یا اضافه بار، اهرم به وضعیت وسط (TRIP) تغییر موقعیت می‌دهد تا اپراتور بلافاصله متوجه وقوع خطا شود. برای وصل مجدد، ابتدا باید اهرم را به سمت پایین (Reset/OFF) فشار داد و سپس کلید را وصل (ON) کرد.
سؤال: فریم 250 آمپر به چه معناست؟
پاسخ: آمپر فریم (Frame Size) معرف ابعاد فیزیکی، ساختار محفظه و حداکثر پتانسیل ساختاری خانواده این بریکر است؛ یعنی این مدل در ابعاد بدنه سری 250 آمپر فریم ساخته شده اما جریان نامی کنتاکت‌های آن 175 آمپر است.
سؤال: آیا می‌توان روی این مدل کنتاکت کمکی یا بوبین شنت نصب کرد؟
پاسخ: بله؛ کلیدهای اتوماتیک سری متاسل ال اس قابلیت نصب انواع تجهیزات جانبی استاندارد نظیر رله شنت‌تریپ (SHT)، رله آندرولتاژ (UVT)، کنتاکت‌های کمکی (AX) و آلارم تریپ (AL) را دارند.
