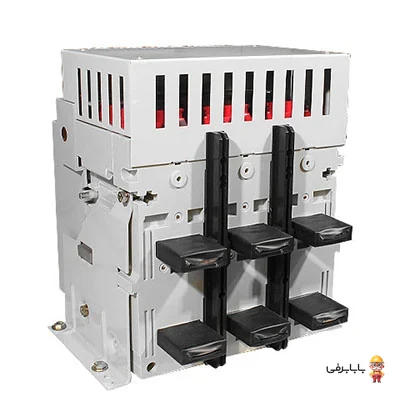

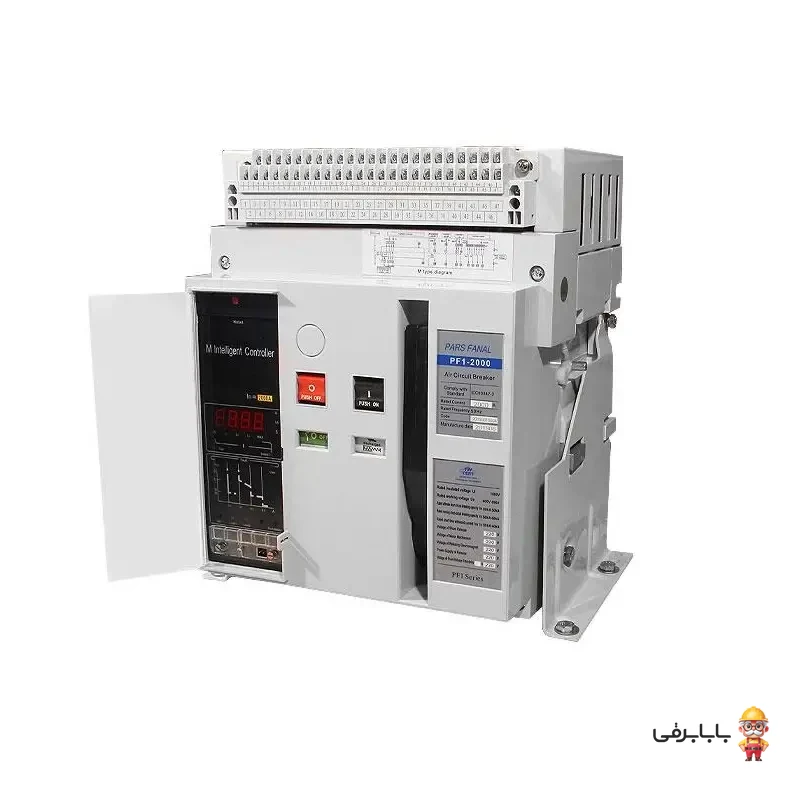

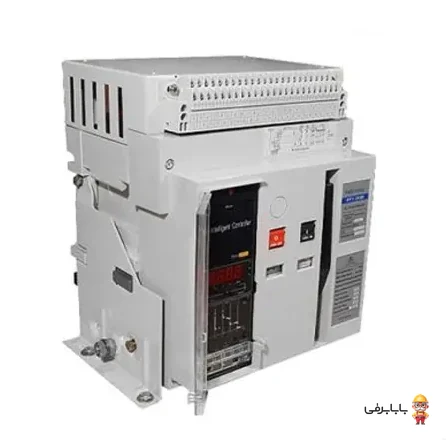

کلید اتوماتیک هوایی موتوردار 3200 آمپر پارس فانال مدل PF1 یکی از پیشرفته‌ترین و قدرتمندترین تجهیزات حفاظتی فشار ضعیف در صنعت برق به شمار می‌رود. این کلید هوایی (Air Circuit Breaker) توسط شرکت معتبر پارس فانال و تحت استانداردهای بین‌المللی IEC 60947-2 طراحی و تولید شده است تا حفاظت جامع، پایدار و قابل اطمینانی را برای خطوط انتقال، فیدرهای اصلی و تابلوهای توزیع فشار ضعیف در آمپراژهای بالا فراهم سازد. تجهیز این کلید به موتور شارژ فنر با سرعت بالا و رله شنت (Shunt Release) با دقت عملکرد فوق‌العاده، قابلیت مانور از راه دور و ادغام در سیستم‌های مانیتورینگ و اتوماسیون صنعتی را به وجود آورده و هزینه‌های نگهداری و خطرات بهره‌برداری دستی را به حداقل می‌رساند.
ویژگی‌های برجسته و مزایای رقابتی:
- ظرفیت قطع استثنایی ۱۰۰ کیلوآمپر: پایداری و استقامت بسیار بالا در برابر جریان‌های اتصال کوتاه سنگین، متناسب با شبکه‌های عظیم صنعتی.
- مجهز به موتور شارژ فنر پرسرعت: شارژ خودکار مکانیزم قطع و وصل جهت کاهش زمان توقف خط تولید و امکان وصل مجدد سریع (Reclosing).
- فرمان‌پذیری دقیق با رله شنت: قطع و تریپ الکتریکی از راه دور با بالاترین سرعت واکنش جهت هماهنگی با رله‌های حفاظتی و سیستم‌های PLC.
- واحد تریپ الکترونیکی قابل تنظیم (LSIG): حفاظت پیشرفته چندسطحی در برابر اضافه بار (L)، اتصال کوتاه تأخیری (S)، اتصال کوتاه آنی (I) و خطای زمین (G).
- طول عمر مکانیکی و الکتریکی بالا: بهره‌گیری از متریال درجه یک صنعتی مقاوم در برابر حرارت، سایش و تنش‌های الکترودینامیکی.
- ایمنی و سهولت در نگهداری: طراحی ماژولار و دسترسی به ترمینال‌ها با بالاترین سطح حفاظت فیزیکی اپراتور و تابلو برق.
کاربردها و موارد مصرف:
کلید هوایی موتوردار 3200A پارس فانال مدل PF1 در بخش‌های حیاتی سیستم‌های توزیع برق به عنوان کلید ورودی ترانسفورماتورها، کلید کوپلر باسبار و کلید اصلی تغذیه تابلوهای MDP (Main Distribution Panel) مورد استفاده قرار می‌گیرد. این تجهیز انتخابی استاندارد برای صنایع مادر از جمله نفت، گاز و پتروشیمی، کارخانجات سیمان و فولاد، نیروگاه‌ها و پست‌های توزیع، ایستگاه‌های تصفیه آب و پمپاژ، مراکز داده (دیتاسنترها)، بیمارستان‌ها و مجتمع‌های تجاری بزرگ است؛ محیط‌هایی که پایداری پیوسته شبکه، عدم قطعی ناخواسته و کنترل هوشمند جریان از اولویت‌های حیاتی آن‌ها محسوب می‌شود.
سوالات متداول (FAQ):
سؤال: نقش موتور الکتریکی و رله شانت در این کلید هوایی چیست؟
پاسخ: موتور الکتریکی وظیفه شارژ خودکار فنر مکانیزم وصل کلید را بر عهده دارد و پس از هر بار قطع، کلید را بدون نیاز به اهرم دستی آماده وصل مجدد می‌کند. رله شانت نیز امکان صدور فرمان قطع کلید را از راه دور (اتاق کنترل، سیستم مانیتورینگ یا PLC) با تحریک ولتاژی بوبین فراهم می‌سازد.
سؤال: تریپ یونیت الکترونیکی این محصول چه پارامترهایی را محافظت می‌کند؟
پاسخ: واحد حفاظت الکترونیکی این کلید هوایی دارای تنظیمات دقیق LSIG است که شامل حفاظت در برابر اضافه‌بار (Long-time)، خطاهای اتصال کوتاه با تأخیر مشخص جهت سلکتیویتی (Short-time)، اتصال کوتاه لحظه‌ای بدون تأخیر (Instantaneous) و خطای اتصال به زمین (Ground fault) می‌باشد.
سؤال: آیا از این کلید می‌توان در سیستم‌های چنج‌اور و اتصال ژنراتور به شبکه استفاده کرد؟
پاسخ: بله؛ به دلیل مجهز بودن به موتور شارژ فنر و رله شانت و همچنین سرعت بالای پاسخ‌دهی، این کلید یکی از بهترین گزینه‌ها برای مدارات چنج‌اور (ATS) اتوماتیک بین برق شهر، ترانسفورماتورها و دیزل ژنراتورها در آمپراژهای بالا است.
سؤال: ظرفیت قطع (Icu) این مدل در ولتاژ ۴۱۵ ولت چقدر است؟
پاسخ: ظرفیت قطع اتصال کوتاه این کلید هوایی پارس فانال مطابق کاتالوگ سازنده در ولتاژ ۴۱۵ ولت معادل ۱۰۰ کیلوآمپر (100kA) است که تضمین‌کننده مقاومت بالا در پست‌های فشار ضعیف پرقدرت است.
