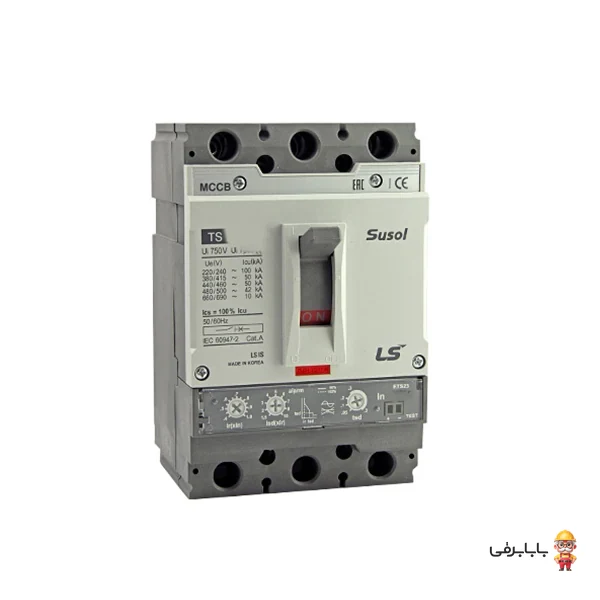

کلید اتوماتیک کامپکت (MCCB) سه پل 630 آمپر ال اس سری سوسل مدل TS630N ETS 630 3P، یکی از پیشرفته‌ترین و مطمئن‌ترین تجهیزات حفاظتی فشار ضعیف شرکت نام‌آشنای کره‌ای LS ELECTRIC است. این کلید مجهز به رله کنترل الکترونیکی دقیق سری ETS با مکانیزم حفاظتی سه‌گانه LSI (اضافه‌بار، اتصال کوتاه با تاخیر و اتصال کوتاه لحظه‌ای) می‌باشد. سری سوسل به عنوان پرچم‌دار کلیدهای اتوماتیک صنعتی ال اس، با دارا بودن قدرت قطع بسیار بالای 65 کیلوآمپر در ولتاژ 400 ولت، پایداری استثنایی شبکه‌های توزیع را در برابر سنگین‌ترین خطاهای الکتریکی تضمین می‌کند. طراحی ماژولار، بدنه مستحکم از جنس پلی‌آمید نسوز و راندمان کاری بی‌نظیر، این کلید اتوماتیک را به گزینه‌ای ممتاز برای پروژه‌های صنعتی، کارخانجات و تابلوهای توزیع اصلی بدل کرده است.
ویژگیهای برجسته و مزایای رقابتی:
- واحد تریپ الکترونیکی هوشمند (LSI): برخلاف مدل‌های حرارتی-مغناطیسی ساده، رله الکترونیکی این کلید خطای حاصل از نوسانات دمای محیط را به صفر رسانده و تنظیمات بسیار منعطف و دقیقی را برای زمان‌بندی و سطوح جریان قطعی فراهم می‌سازد.
- قدرت قطع استثنایی 65kA: مقاومت دینامیکی و حرارتی فوق‌العاده در مواجهه با شدیدترین جریان‌های اتصال کوتاه شبکه بدون کوچک‌ترین آسیب به تجهیزات بالادست یا پایین‌دست.
- مکانیزم نشانگر سه‌حالته اهرم (Trip Mechanism): امکان تشخیص سریع وضعیت کلید بین قطع دستی (Off)، وصل (On) و تریپ خطا (Trip) به منظور سهولت در عیب‌یابی اپراتور و بازگشت سریع به مدار پس از رفع عیب.
- طول عمر مکانیکی و الکتریکی بالا: بهره‌گیری از پلاتین‌های آلیاژی نقره مرغوب با تحمل ۱۲۰۰۰ سیکل مکانیکی و پایداری عملکرد در محیط‌های صنعتی سخت با بازه دمایی ۲۵- تا ۷5+ درجه سانتی‌گراد.
- سازگاری با تجهیزات جانبی ماژولار: قابلیت نصب آسان انواع رله‌های شنت تریپ، آندر ولتاژ، کنتاکت‌های کمکی و خطای خطا و همچنین موتورهای گردان الکتریکی جهت کنترل از راه دور.
کاربردها و موارد مصرف:
این کلید به عنوان بریکر اصلی (Main Breaker) یا خروجی‌های قدرتمند در تابلوهای توزیع اصلی (MDP) و تابلوهای چنج‌اور و ژنراتور اضطراری در تأسیسات زیربنایی، صنایع نفت و گاز، پتروشیمی، کارخانجات فولاد و سیمان، پست‌های پاساژ مجتمع‌های تجاری بزرگ، بیمارستان‌ها و سیستم‌های تغذیه درایوهای الکتروموتورهای توان بالا مورد استفاده قرار می‌گیرد.
سوالات متداول (FAQ):
سؤال: تفاوت مدل الکترونیکی ETS با مدل حرارتی-مغناطیسی ATU در چیست؟
پاسخ: در مدل‌های ATU تنظیمات جریان توسط بیمتال حرارتی و میدان مغناطیسی انجام می‌شود که تا حدودی تابع دمای محیط است؛ اما مدل الکترونیکی ETS از ترانس‌های جریان داخلی (CT) و پردازنده میکروپروسسوری بهره می‌برد که علاوه بر ایمنی در برابر دمای محیط، منحنی قطع فوق‌العاده دقیق و انعطاف‌پذیر از نوع LSI (اضافه‌بار، تاخیر کوتاه‌مدت و اتصال کوتاه آنی) را با قابلیت هماهنگی سلکتیو ارائه می‌دهد.
سؤال: قدرت قطع 65 کیلوآمپر در این مدل چه مزیتی در طراحی تابلو ایجاد می‌کند؟
پاسخ: قدرت قطع 65kA به این معناست که کلید قادر است جریان اتصال کوتاهی تا سطح ۶۵۰۰۰ آمپر را بدون جوش خوردن پلاتین‌ها یا تخریب فیزیکی با موفقیت قطع کند. این مقدار بالا اجازه می‌دهد تا کلید در فواصل نزدیک به ترانسفورماتورهای قدرت فشار متوسط به ضعیف (که سطح اتصال کوتاه بالا است) با ضریب اطمینان کامل نصب شود.
سؤال: آیا می‌توان روی این کلید مکانیزم موتور جهت کنترل اتوماتیک نصب نمود؟
پاسخ: بله، بدنه استاندارد فریم ۶۳۰ سری سوسل امکان اتصال مستقیم مکانیزم موتور گردان (Motor Operator)، رله‌های شنت (SHT) و آندرولتاژ (UVT) را برای اتصال به سیستم‌های اتوماسیون صنعتی یا تابلوهای امرجنسی برق اضطراری فراهم می‌کند.
سؤال: تنظیم الکترونیکی LSI چگونه انجام می‌شود و چه مشخصه‌هایی را پوشش می‌دهد؟
پاسخ: بر روی پنل جلویی کلید، سلکتورهای چرخشی رله ETS تعبیه شده‌اند که امکان تنظیم جریان نامی پیوسته (حفاظت اضافه بار Long-time)، ضریب جریان و زمان تاخیر اتصال کوتاه (Short-time) و همچنین آستانه قطع لحظه‌ای بدون تاخیر (Instantaneous) را در چندین مرحله به مهندس طراح می‌دهد.
