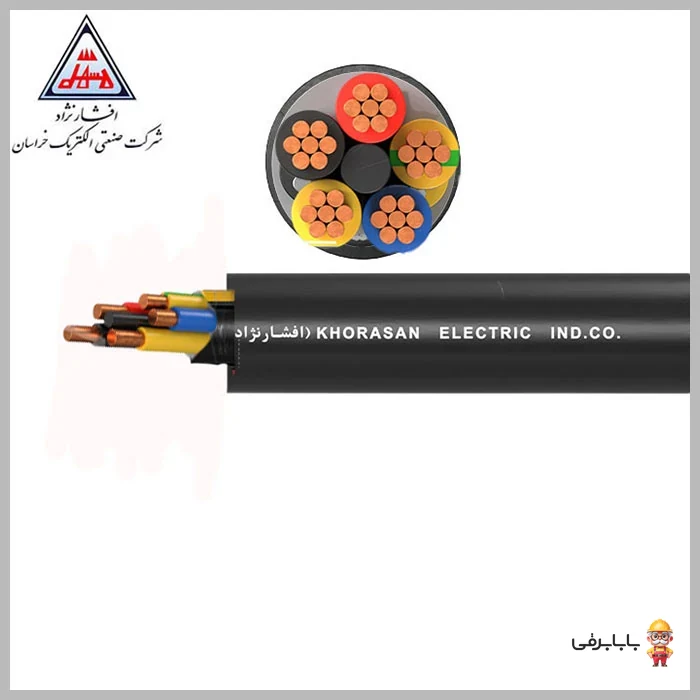

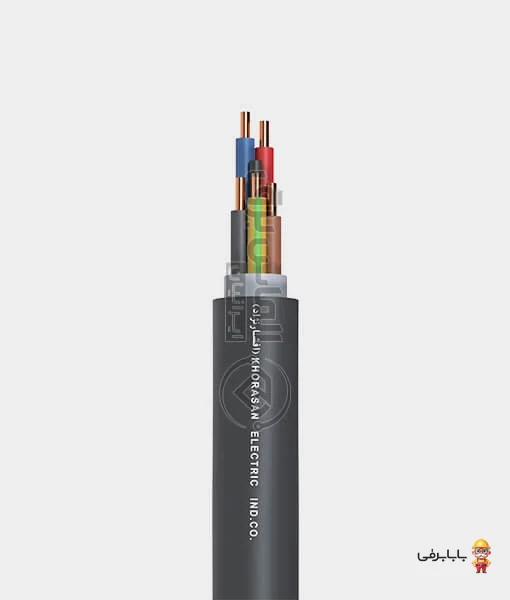

کابل زمینی 5×1.5 افشار نژاد خراسان یکی از کابل‌های قدرت فشار ضعیف پرکاربرد و معتبر بازار صنعت برق است که بر اساس استاندارد جهانی IEC 60502-1 و استاندارد ملی ایران تولید می‌شود. این کابل با کد فنی NYY-J شناخته شده و ساختار آن شامل ۵ رشته سیم مفتولی با هادی مسی خالص آنیل‌شده کلاس ۱ (مفتول خشک) به همراه عایق و روکش مقاوم PVC است. به دلیل بهره‌مندی از ۵ رشته مجزا (سه رشته فاز، یک رشته نول و یک رشته ارت)، این کابل گزینه‌ای استاندارد و ایمن برای سیستم‌های سه فاز نیازمند خط ارت اختصاصی یا مدارهای فرمان و روشنایی صنعتی به شمار می‌رود. کیفیت ساخت بالا و عیار خلوص مس در محصولات شرکت صنعتی الکتریک خراسان افشارنژاد، تضمین‌کننده حداقل افت ولتاژ، راندمان بالا و طول عمر طولانی کابل در طول سالیان متمادی بهره‌برداری است.
ویژگیهای برجسته و مزایای رقابتی:
- هادی مسی کلاس ۱ با خلوص بالا: استفاده از مس آنیل‌شده تک‌مفتولی سبب هدایت الکتریکی فوق‌العاده و مقاومت فیزیکی مناسب در برابر لرزش و تنش‌های مکانیکی نصب ثابت می‌گردد.
- ترکیب ۵ رشته استاندارد با تفکیک رنگی کامل: مجهز به ۳ رشته فاز (قرمز، مشکی، زرد)، ۱ رشته نول (آبی) و ۱ رشته حفاظت ارت (زرد/سبز) جهت سهولت در سربندی و ارتقای ضریب ایمنی مدار.
- روکش و عایق دوگانه PVC مقاوم: مقاومت مؤثر در برابر رطوبت، عوامل محیطی، سایش، اسیدها و روغن‌های ملایم، مناسب برای کارکرد در بازه دمایی ۳۰- تا ۷۰+ درجه سانتی‌گراد.
- انطباق با استانداردهای سخت‌گیرانه: منطبق با استانداردهای IEC 60502-1، DIN VDE 0271 و استاندارد ملی ۳۵۶۹ ایران به همراه تایید ولتاژ تست ۴ کیلوولت.
کاربردها و موارد مصرف:
کابل زمینی مفتولی ۵ در ۱.۵ خراسان افشارنژاد به طور ویژه برای نصب ثابت، تأسیسات صنعتی، ساختمان‌های مسکونی، تجاری و زیرساختی طراحی شده است. از این کابل می‌توان برای کابل‌کشی دفنی در زیر خاک (با یا بدون لوله‌گذاری)، داخل داکت و لوله‌های برق، کانال‌های کابل، شفت‌های عمودی و سینی‌های کابل استفاده کرد. تغذیه تجهیزات الکترومکانیکی سه فاز کم‌مصرف، مدارهای فرمان و رله‌های کنترل تابلوهای برق، سیستم‌های روشنایی چندمسیره و اتصال موتورها و پمپ‌های توان پایین با نیاز به اتصال ارت مطمئن، از عمده‌ترین کاربردهای این کابل به شمار می‌روند.
سوالات متداول (FAQ):
سؤال: تفاوت کابل زمینی (مفتولی) 5×1.5 با نوع افشان آن در چیست؟
پاسخ: کابل زمینی (NYY) دارای هادی مفتولی خشک (کلاس ۱) و روکشی ضخیم‌تر است که آن را در برابر فشارهای مکانیکی و رطوبت زمین بسیار مقاوم‌تر می‌سازد، اما انعطاف‌پذیری کمتری دارد و برای نصب‌های ثابت و دفنی طراحی شده است؛ در حالی که کابل افشان (NYMHY) انعطاف‌پذیر بوده و برای مصارف متحرک یا داخل لوله‌های پرپیچ‌وخم به کار می‌رود.
سؤال: آیا می‌توان این کابل را مستقیماً زیر خاک دفن کرد؟
پاسخ: بله، کابل‌های زمینی تیپ NYY با ساختار روکش پی‌وی‌سی محافظ جهت دفن در خاک و محیط‌های مرطوب طراحی شده‌اند؛ هرچند در نقاطی با احتمال ضربه سنگین یا عبور ماشین‌آلات، استفاده از لوله محافظ، آجرچینی یا کابل‌های زره‌دار (آرموردار) توصیه می‌شود.
سؤال: رنگ‌بندی ۵ رشته سیم در این کابل به چه ترتیبی است؟
پاسخ: مطابق استاندارد کارخانه افشارنژاد خراسان، رشته‌ها به رنگ‌های قرمز، زرد و مشکی (به عنوان فازها)، آبی (به عنوان نول) و زرد/سبز (به عنوان هادی حفاظتی یا ارت) علامت‌گذاری شده‌اند که فرآیند اتصال و تفکیک خطوط را بسیار ساده و ایمن می‌کند.
سؤال: حداکثر جریان نامی قابل تحمل برای این کابل چقدر است؟
پاسخ: در دمای محیط ۳۰ درجه سانتی‌گراد در هوای آزاد، این کابل جریانی در حدود ۱۴.۶ آمپر را عبور می‌دهد که بسته به طول مسیر، افت ولتاژ مجاز و نحوه قرارگیری در خاک یا داکت ممکن است این مقدار ضرایب تصحیح متفاوتی داشته باشد.
