مشخصات عمومی
کشور سازنده : ایران
اصالت کالا : اصل
کاربرد : ایـن نوع کابلها جهـت انتقال و توزیع نـرو در خطوط هوایی استفاده میشوند و خصوصیات بهتری نسبت به هادیهای آنیل نشده مسی ارائه میدهند. با توجه به عایقدار بودن رشتهها امکان بروز اتصالی بین رشتهها و نیز سـرقت برق از بین میرود.
مشخصات فنی

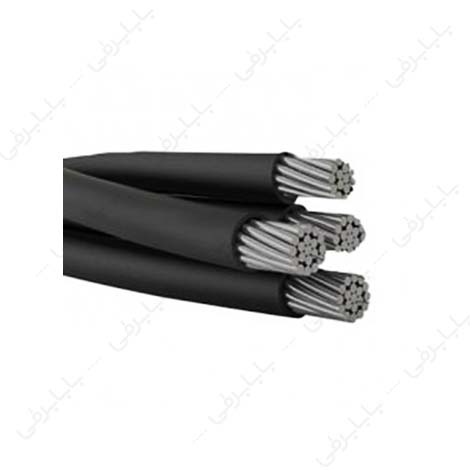

نوع سیم کابل فشارضعیف : کابل خود نگه دار فشار ضعیف
جنس روکش : پلی اتیلن (XPLE)
سطح مقطع هادی فاز : 70 میلیمتر مربع
سطح مقطع هادی روشنایی : 16 میلی متر مربع
مقاومت عایقی : هادی فاز : 0.443 اهم بر کیلومتر
سایز کابل خود نگه دار : 16+70+ 70×3
نوع کابل خود نگه دار : 5 سیمه
قطر تابیده : هادی فاز : 10.12 میلی متر
قطر رشتهها × تعداد رشتهها هادی فاز : 2.22×19 میلی متر
قطر رشتهها × تعداد رشتهها هادی روشنایی : 1.73×7 میلی متر
قطر رشتهها × تعداد رشتهها هادی نول و نگهدارنده ( مسنجر) : 2.22×19 میلی متر
حداقل نیروی شکست : هادی فاز : 27 کیلو نیوتون
کدبندی کابلهای قدرت مطابق استاندار DIN/ VDE 0271/0276 : A2X – T
ولتاژ اسمی UO/U ( ولتاژ بین هر رشته و زمین/ ولتاژ بین دو رشته) : 0.6/1 کیلو ولت
محدوده دمایی : از 40- تا 90 درجه سانتیگراد
مشخصات ساختمان کابل
جنس هادی : مفتول آلومینیوم (آلیاژی) یا فولاد گالوانیزه پرکربن مطابق استاندارد ملی IEC 60228) ISIRI 3084)
نوع هادی : تک مفتولی (کلاس 1)
نوع محافظ کابل : معمولی
جنس عایق : آمیزه XLPE
استانداردها،تاییدیه ها و سایر مشخصات
استانداردها : دسـتورالعمل تعیین الزامات، معیارهای ارزیابی فنی و آزمونهای کابلهای خودنگهدار فشار ضعیف شرکت توانیر.
تاییدیه های داخلی : گواهینامه تأییدیه صلاحیت آژمایشگاه از NACI
تاییدیه های بین المللی : BS OHAS 18001:2007 از TUVNORD
