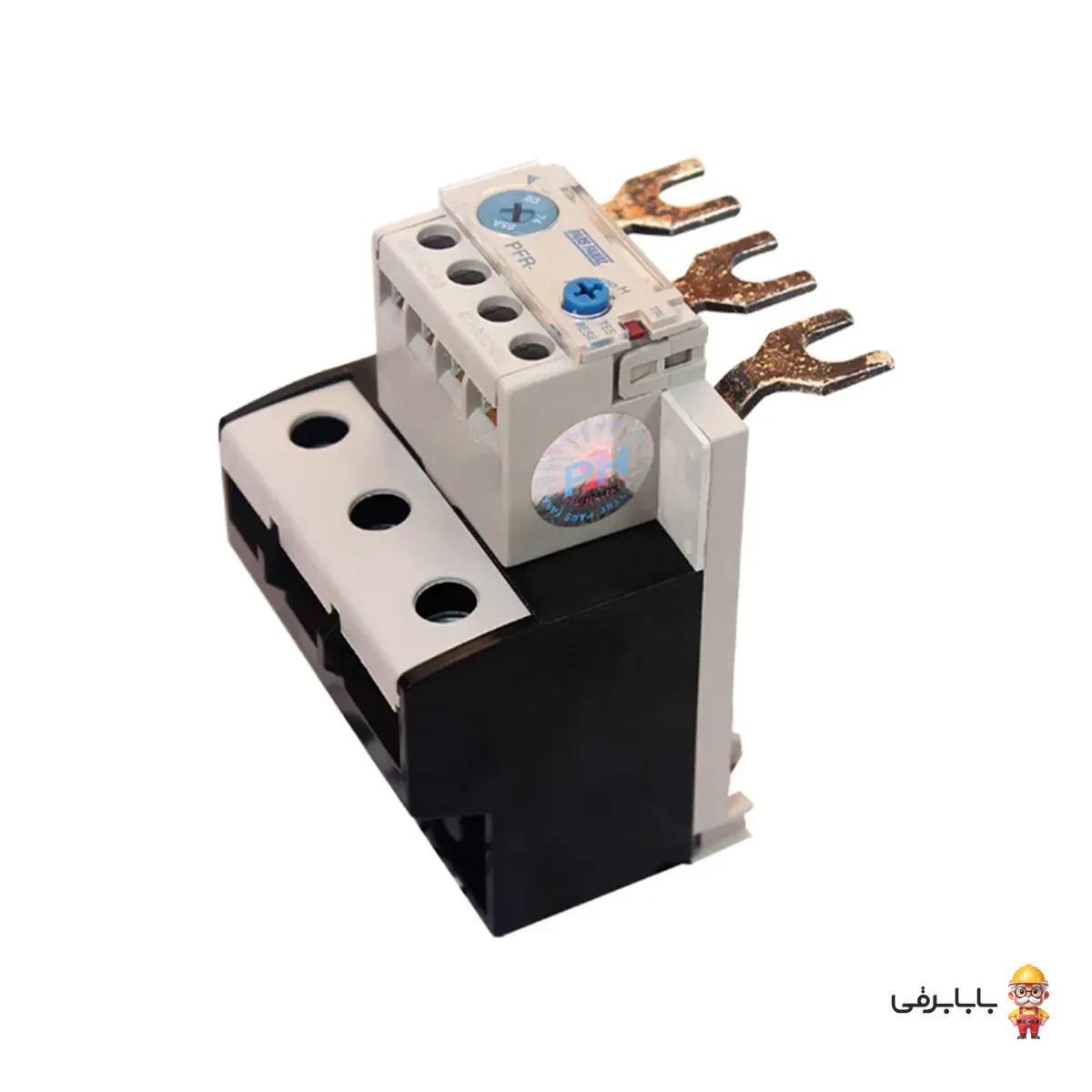

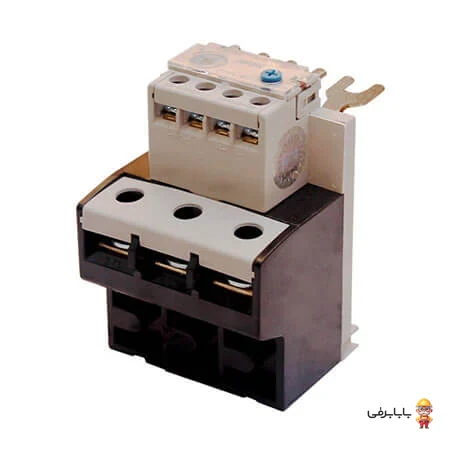

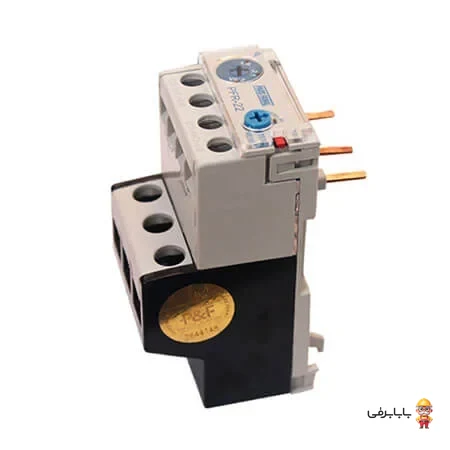

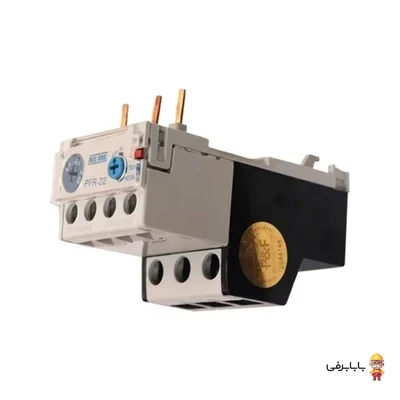

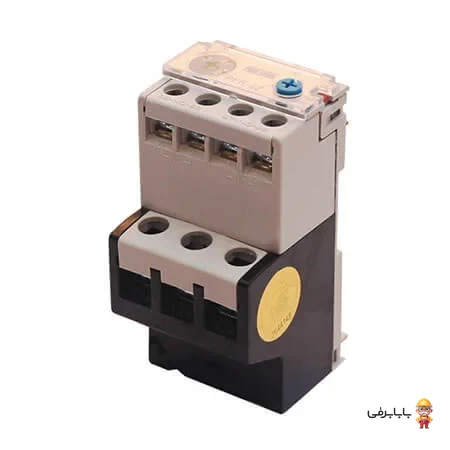

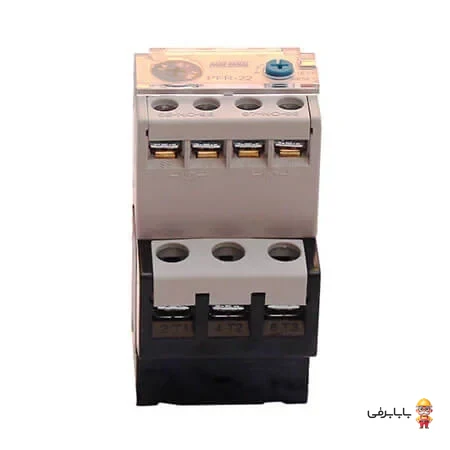

رله حرارتی یا بیمتال پارس فانال مدل PFR-22/3 یکی از تجهیزات حفاظتی بنیادین در سیستم‌های برق صنعتی و تابلوهای توزیع و کنترل موتور به شمار می‌رود. این رله اضافه بار به منظور پایش دائمی جریان عبوری از الکتروموتورهای سه فاز و تکفاز طراحی شده و از آسیب‌های حرارتی ناشی از اضافه‌بار مداوم یا قفل شدن روتور پیشگیری می‌کند. رله PFR-22/3 پارس فانال تحت لیسانس معتبر آلمان و مطابق با استاندارد جهانی IEC 60947 و استاندارد ملی ایران تولید شده و از متریال مرغوب با دوام مکانیکی و حرارتی بسیار بالا بهره می‌برد. قابلیت تنظیم دقیق جریان در بازه‌های متنوع از 0.63 تا 22 آمپر و سازگاری کامل با کنتاکتورهای سری PFC پارس فانال، این تجهیز را به گزینه‌ای اقتصادی، بادوام و کاملاً قابل اعتماد برای پروژه‌های صنعتی تبدیل کرده است.
ویژگیهای برجسته و مزایای رقابتی:
- عملکرد مطمئن حرارتی: مجهز به تیغه‌های بیمتال حساس با دقت تحریک بالا جهت قطع به موقع مدار در شرایط اضافه‌بار.
- تنوع در رنج جریان تنظیمی: پوشش کامل جریان‌های نامی از 0.63 تا 22 آمپر در زیربخش‌های استاندارد متناسب با توان موتور.
- کنتاکت‌های فرمان مستقل: دارای دو ترمینال کمکی شامل کنتاکت بسته (95-96) برای قطع بوبین کنتاکتور و کنتاکت باز (97-98) جهت ارسال آلارم هشدار.
- حالت‌های ریست دوگانه: امکان تنظیم وضعیت بازیابی به صورت دستی (Manual) با دکمه RESET و بازگشت خودکار (Automatic).
- نصب مستقیم و سریع: قابلیت اتصال مستقیم بر روی کنتاکتورهای پارس فانال مدل PFC-9 تا PFC-22 بدون نیاز به سیم‌کشی اضافه قدرت.
- کیفیت ساخت و ضمانت معتبر: بدنه مقاوم از جنس پلی‌آمید عایق با گارانتی رسمی 24 ماهه شرکت پارس فانال.
کاربردها و موارد مصرف:
رله حرارتی PFR-22/3 پارس فانال به طور گسترده در تابلوهای برق راه‌اندازی و کنترل الکتروموتورها (مدارهای مستقیم DOL و چپگرد-راستگرد) مورد استفاده قرار می‌گیرد. این تجهیز برای محافظت از پمپ‌های آب کشاورزی و صنعتی، الکتروموتورهای فن و هواکش، نوارهای نقاله، کمپرسورهای برودتی و هوا، میکسرها و انواع ماشین‌آلات صنعتی سبک و متوسط انتخابی ایده‌آل است. همچنین در مدارهای تکفاز نیز با سری کردن تیغه‌های قدرت، حفاظت کامل موتور به سهولت تأمین می‌گردد.
سوالات متداول (FAQ):
سؤال: رله حرارتی PFR-22/3 با کدام مدل‌های کنتاکتور سازگار است؟
پاسخ: این رله به طور اختصاصی جهت اتصال مستقیم به خروجی تیغه‌های قدرت کنتاکتورهای پارس فانال سری PFC از جمله مدل‌های PFC-9، PFC-12، PFC-18 و PFC-22 طراحی شده است.
سؤال: جریان نامی رله بیمتال چگونه باید برای الکتروموتور تنظیم شود؟
پاسخ: برای دستیابی به حداکثر حفاظت، جریان بیمتال را از طریق ولوم چرخشی روی بدنه برابر با جریان نامی مندرج بر روی پلاک الکتروموتور (FLA) تنظیم نمایید.
سؤال: آیا می‌توان از این بیمتال سه فاز در مدارهای تکفاز نیز استفاده کرد؟
پاسخ: بله؛ در مدارهای تکفاز کافی است دو پل بیمتال را با یکدیگر سری کرده و سیم فاز را از آنها عبور دهید و سیم نول را از پل سوم رد کنید تا رفتار حرارتی یکنواخت حاصل شود.
سؤال: دوره گارانتی و خدمات پس از فروش این محصول چقدر است؟
پاسخ: رله‌های حرارتی پارس فانال با ۲۴ ماه گارانتی تعویض و خدمات پشتیبانی رسمی شرکت سازنده عرضه می‌شوند.
