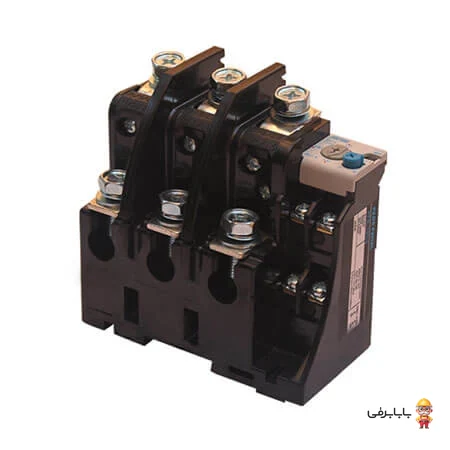

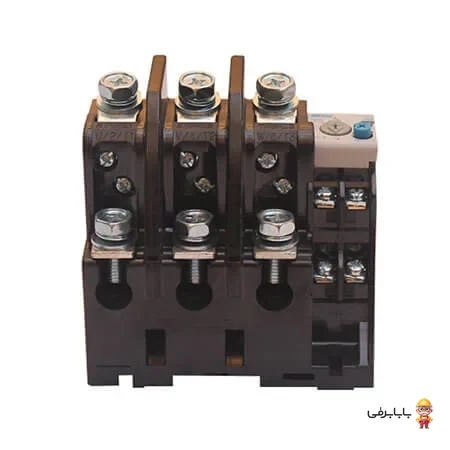

رله حرارتی (بیمتال) پارس فانال مدل PFR-150/3 یکی از کلیدی‌ترین و مطمئن‌ترین تجهیزات حفاظتی در سیستم‌های برق صنعتی است که تحت لیسانس شرکت معتبر فانال آلمان در ایران به تولید می‌رسد. این بیمتال با پوشش رنج تنظیمی ۱۰۰ تا ۱۵۰ آمپر، وظیفه حفاظت از الکتروموتورهای پرتوان سه‌فاز در برابر خطرات ناشی از اضافه‌بار حرارتی، قطع فاز و نامتقارن بودن بار را بر عهده دارد. کیفیت بالای ساخت، پایداری عملکرد در بارهای سنگین صنعتی و دقت بالای تیغه‌های دوفلزی، ارزش خرید بالایی برای تابلوهای توزیع و اتوماسیون صنعتی به همراه آورده است.
ویژگیهای برجسته و مزایای رقابتی:
- دقت بالا در تریپ حرارتی: مجهز به تیغه‌های حساس بیمتال مطابق استاندارد بین‌المللی IEC 60947-4-1.
- محدوده تنظیمی کارآمد: پوشش دقیق جریان نامی از ۱۰۰ الی ۱۵۰ آمپر توسط ولوم تنظیم درجه‌بندی شده.
- نصب مستقیم و ارگونومیک: طراحی فیزیکی متناسب برای اتصال مستقیم زیر کنتاکتورهای فریم ۱۵۰ پارس فانال بدون نیاز به سیم‌کشی اضافه.
- دکمه‌های تست و ریست منعطف: دارای دکمه‌های مجزای Test و Reset با قابلیت انتخاب عملکرد خودکار یا دستی.
- کنتاکت‌های فرمان کمکی: شامل پلاتین‌های کمکی (1NO + 1NC) برای قطع مدار فرمان و تحریک آلارم یا چراغ سیگنال خطا.
کاربردها و موارد مصرف:
این رله حرارتی به طور عمده در تابلوهای فرمان موتوری (MCC) کارخانجات، بوستر پمپ‌های آبرسانی و آبرسانی شهری، سیستم‌های تهویه و چیلرهای پرقدرت، نوار نقاله‌ها، آسیاب‌ها و کمپرسورهای صنعتی سنگین که نیاز به الکتروموتورهایی با جریان نامی در بازه ۱۰۰ تا ۱۵۰ آمپر دارند، به کار می‌رود.
سوالات متداول (FAQ):
سؤال: این بیمتال روی چه کنتاکتورهایی قابلیت نصب مستقیم دارد؟
پاسخ: این مدل مشخصاً برای اتصال مستقیم به ترمینال‌های خروجی قدرت کنتاکتورهای پارس فانال با آمپر فریم ۱۵۰ طراحی شده است، هرچند به کمک پایه‌های استاندارد مستقل می‌توان از آن در کنار سایر مدارها نیز استفاده کرد.
سؤال: پس از تریپ بیمتال، دستگاه چگونه به حالت اولیه بازمی‌گردد؟
پاسخ: این محصول مجهز به سلکتور ریست دستی و اتوماتیک است؛ در حالت دستی باید دکمه آبی‌رنگ Reset فشار داده شود و در حالت خودکار پس از سرد شدن تیغه‌های حساس، مدار به طور خودکار آماده به کار خواهد شد.
سؤال: آیا این رله در برابر اتصال کوتاه هم حفاظت ایجاد می‌کند؟
پاسخ: خیر؛ عملکرد اصلی بیمتال محافظت در برابر اضافه‌بار حرارتی مداوم است. برای حفاظت در مقابل اتصال کوتاه باید از فیوز یا کلیدهای اتوماتیک مناسب در بالادست مدار استفاده شود.
سؤال: نحوه تنظیم دقیق جریان در این مدل به چه صورت است؟
پاسخ: روی بدنه دستگاه، یک پیچ تنظیم درجه‌بندی شده با درپوش محافظ تعبیه شده است که به کاربر اجازه می‌دهد آمپر تریپ را متناسب با پلاک جریان نامی الکتروموتور بین ۱۰۰ تا ۱۵۰ آمپر تنظیم کند.
