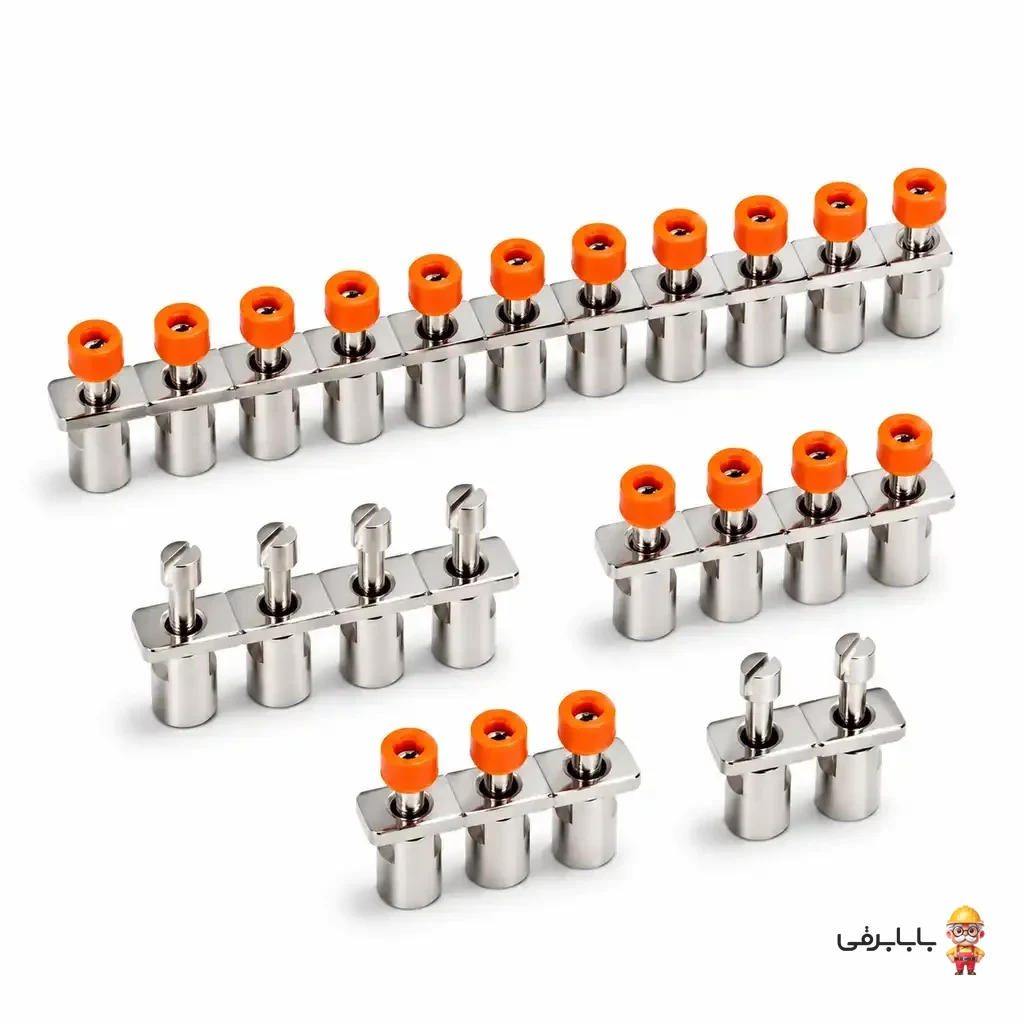

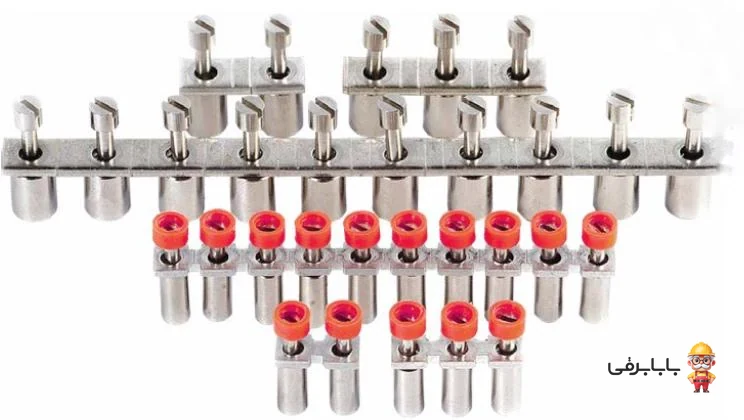

جامپر ترمینال پارس فانال مدل PFJ سایز 2.5 یکی از قطعات جانبی پرکاربرد و حیاتی در مونتاژ تابلوهای برق صنعتی است که به منظور ایجاد اتصال کوتاه الکتریکی و پل زدن میان ترمینال‌های ریلی مجاور طراحی شده است. شرکت پارس فانال با بهره‌گیری از متریال رسانای باکیفیت و طراحی دقیق بر اساس استاندارد گام ترمینال‌های ۲.۵ میلی‌متری، محصولی ارائه داده که ضمن برقراری تماس پایدار با حداقل مقاومت اهمی، از داغ شدن محل اتصال در بارهای نامی جلوگیری می‌کند. استفاده از این جامپر، نیاز به سیم‌کشی‌های متعدد، شلوغ و غیرحرفه‌ای (سیم‌های U شکل) را کاملاً برطرف ساخته و علاوه بر ارتقای چشمگیر نظم و زیبایی آرایش ترمینال‌ها، سرعت مونتاژ و ایمنی توزیع جریان را تضمین می‌نماید.
ویژگی‌های برجسته و مزایای رقابتی:
- اتصال پیچی مطمئن و سریع: امکان نصب آسان و محکم از بالای ترمینال با پیچ‌های فیکس‌کننده استاندارد جهت اطمینان از تماس الکتریکی کامل و جلوگیری از شل‌شدگی بر اثر لرزش تابلو.
- هدایت الکتریکی بالا: ساخته‌شده از هادی فلزی مرغوب با مقاومت الکتریکی بسیار پایین به منظور کاهش تلفات توان و پیشگیری از افت ولتاژ.
- حذف سیم‌کشی‌های موازی و تکراری: ایجاد ساختار منظم و آراسته در بستر ریل ترمینال‌ها و تسهیل عیب‌یابی خطوط تغذیه.
- سازگاری دقیق با گام ترمینال ۲.۵: انطباق مهندسی‌شده با ترمینال‌های ریلی پیچی هم‌سایز پارس فانال و جلوگیری از وارد آمدن فشار فیزیکی به بدنه ترمینال.
کاربردها و موارد مصرف:
جامپر مدل PFJ سایز 2.5 پارس فانال به صورت گسترده در تابلوهای توزیع برق، تابلوهای فرمان و اتوماسیون صنعتی، سیستم‌های کنترل PLC و باکس‌های ترمینال ساختمانی و صنعتی به کار می‌رود. کاربرد اصلی این قطعه در توزیع خطوط هم‌پتانسیل الکتریکی نظیر ولتاژهای تغذیه سنسورها (۲۴ ولت DC)، خطوط نول مشترک، مسیرهای زمین حفاظتی (ارت)، مسیرهای فاز مشترک یا اشتراک‌گذاری سیگنال‌های فرمان ورودی/خروجی بین چند بلوک ترمینال مجاور می‌باشد.
سوالات متداول (FAQ):
سؤال: نحوه نصب جامپر پیچی پارس فانال مدل PFJ روی ترمینال چگونه است؟
پاسخ: این قطعه مستقیماً از شکاف فوقانی ترمینال‌های ریلی سایز ۲.۵ در مرکز بلوک قرار گرفته و با سفت کردن پیچ‌های تعبیه‌شده، بوش فلزی آن به تیغه هادی ترمینال متصل شده و اتصال مکانیکی و الکتریکی مستحکمی برقرار می‌شود.
سؤال: آیا می‌توان این جامپر را به تعداد پل‌های کمتر (مثلاً ۲ یا ۳ پل) برش داد؟
پاسخ: بله، در صورت نیاز به پل‌زدن تعداد کمتری ترمینال مجاور، تسمه فلزی جامپر را می‌توان با استفاده از سیم‌چین یا ابزار برش مناسب با دقت قطع کرد و به تعداد پل دلخواه مورد استفاده قرار داد.
سؤال: آیا از جامپر سایز ۲.۵ می‌توان برای ترمینال‌های سایز ۴ یا بالاتر استفاده نمود؟
پاسخ: خیر؛ فاصله بین پین‌ها (گام جامپر) و ابعاد بوش آن منحصراً متناسب با گام و ابعاد استاندارد ترمینال ریلی ۲.۵ میلی‌متری طراحی شده است و برای ترمینال‌های سایز ۴ باید از جامپر سایز مربوطه (مدل PFJ 4) استفاده شود.
سؤال: مزیت استفاده از جامپر نسبت به سیم‌کشی لوپ (پل سیمی) در ترمینال چیست؟
پاسخ: استفاده از جامپر علاوه بر افزایش ایمنی، کاهش شلوغی و اشغال نشدن دهانه ورودی سیم ترمینال، از شل شدن تدریجی اتصالات به دلیل تنش سیم‌ها جلوگیری کرده و سرعت عیب‌یابی و تعمیرات تابلو را به میزان قابل توجهی ارتقا می‌دهد.
