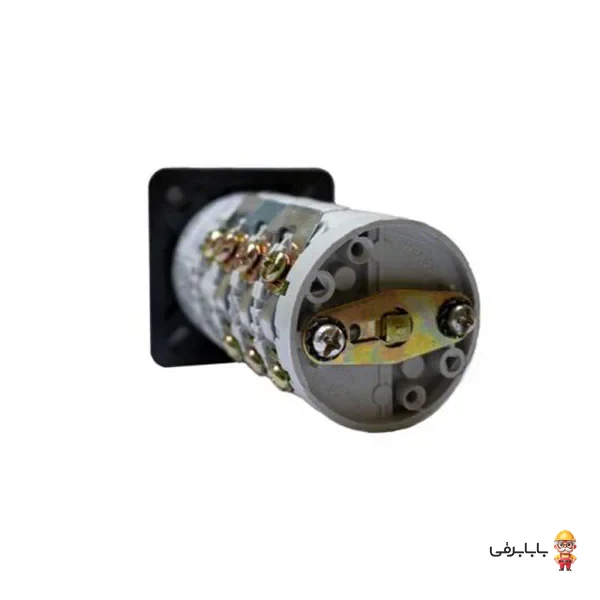

کلید گردان تکفاز هفت حالته با صفر کهربا مدل CMO17 با ظرفیت جریان نامی 25 آمپر، یکی از پرکاربردترین و مطمئن‌ترین کلیدهای سلکتوری و چندحالته در صنعت برق و تابلوهای کنترل به شمار می‌رود. این تجهیز فرمان و قدرت، با بهره‌گیری از پلاتین‌های بادوام با پوشش نقره و بدنه عایق باکالیت مستحکم، عملکردی روان و ایمن را در تغییر وضعیت بین خطوط مختلف فراهم می‌کند. با استفاده از این کلید، اپراتور می‌تواند تا هفت مسیر خروجی مستقل را از یک ورودی فاز مشترک مدیریت کرده و در مواقع لزوم با قرار دادن کلید روی وضعیت صفر، تمام مدارات متصل را به طور کامل قطع نماید.
ویژگی‌های برجسته و مزایای رقابتی:
- طراحی 8 وضعیتی انعطاف‌پذیر: شامل یک موقعیت قطع کامل (صفر) و 7 موقعیت خروجی تفکیک‌شده با گام چرخشی استاندارد 45 درجه.
- پایداری حرارتی و عایق‌بندی بالا: تحمل ولتاژ عایقی تا 690 ولت و جریان حرارتی مداوم 32 آمپر تحت شرایط دشوار صنعتی.
- کنترل چندین مصرف‌کننده با یک سلکتور: بهینه‌سازی فضای تابلو برق و کاهش هزینه‌های سیم‌کشی به دلیل وجود ورودی شینه‌بندی شده مشترک.
- بدنه مقاوم در برابر اشتعال و شوک مکانیکی: ساخته شده از باکالیت فشرده مطابق با استاندارد جهانی IEC 60947.
- پلاتین‌های ضد جرقه و کم‌استهلاک: تضمین هدایت پایدار جریان برق بدون افت ولتاژ و طول عمر مکانیکی و الکتریکی طولانی.
کاربردها و موارد مصرف:
کلید گردان 7 حالته با صفر کهربا CMO17 برای استفاده در انواع تابلوهای توزیع و فرمان، کنترل دور فن‌ها و دمنده‌های چندسرعته، مدیریت و جابه‌جایی بانک‌های روشنایی در سوله‌ها، انتخاب ورودی و خروجی ترانسفورماتورها و رگولاتورهای ولتاژ پله‌ای، کنترل ایستگاه‌های پمپاژ آب و تجهیزات تهویه مطبوع کاربرد فراوان دارد.
سوالات متداول (FAQ):
سؤال: نحوه اتصال ترمینال‌های ورودی و خروجی در کلید CMO17 چگونه است؟
پاسخ: در این کلید، ورودی فاز به ترمینال مشترک (R) متصل می‌شود و ترمینال‌های شماره 1 تا 7 به بارها یا خطوط مصرفی وصل می‌گردند. با چرخش سلکتور، فاز ورودی به ترتیب به خط منتخب هدایت می‌شود.
سؤال: تفاوت مدل‌های با صفر (CM017) و بدون صفر (CM17) چیست؟
پاسخ: در مدل با صفر، یک حالت خنثی و قطع کامل وجود دارد که برق تمام خروجی‌ها را قطع می‌کند؛ اما در مدل بدون صفر، کلید پیوسته روی یکی از حالت‌های 1 تا 7 قرار دارد و حالت خاموشی مجزا روی خود کلید تعریف نشده است.
سؤال: آیا این کلید گردان برای موتورهای الکتریکی و بارهای القایی مناسب است؟
پاسخ: بله، با توجه به رده بهره‌برداری AC-23A و قدرت قطع استاندارد، این کلید برای راه‌اندازی و مدیریت موتورهای تکفاز تا توان نامی 5.5 کیلووات کاملاً مناسب و ایمن است.
سؤال: زاویه چرخش بین هر حالت چند درجه است؟
پاسخ: مکانیزم بادامکی کلید به گونه‌ای طراحی شده که زاویه جابه‌جایی بین هر وضعیت عملکردی دقیقاً 45 درجه است که تعویض حالت دقیق و بدون خطایی را برای اپراتور رقم می‌زند.
