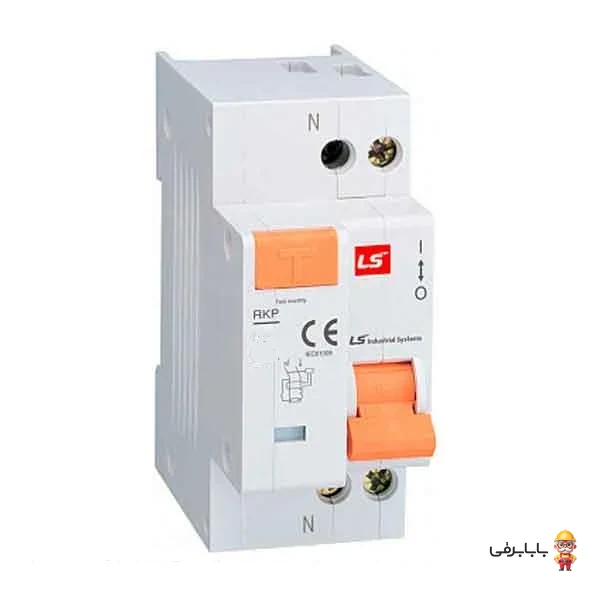

کلید محافظ جان ترکیبی RCBO ال اس مدل RKP-LB 1P+N C10 30mA از پیشرفته‌ترین تجهیزات حفاظتی ساخت کمپانی معتبر LS کره‌جنوبی است که عملکرد یک کلید مینیاتوری (MCB) و یک کلید محافظ جان (RCCB) را در قالب یک تجهیز یکپارچه و کم‌حجم ترکیب کرده است. این کلید به‌صورت هم‌زمان وظیفه حفاظت در برابر جریان‌های نشتی و برق‌گرفتگی، حفاظت حرارتی در مقابل اضافه جریان (اضافه بار) و حفاظت مغناطیسی در برابر اتصال کوتاه را بر عهده دارد. با حساسیت عملکردی فوق‌العاده ۳۰ میلی‌آمپر، این قطعه در سریع‌ترین زمان ممکن مدار را هنگام عبور جریان نشتی ناشی از تماس انسان یا نقص عایقی قطع کرده و از آسیب‌های جانی جبران‌ناپذیر و خطرات مالی همچون آتش‌سوزی‌های الکتریکی جلوگیری می‌کند.
ویژگی‌های برجسته و مزایای رقابتی:
- حفاظت سه‌گانه هم‌زمان: قطع مدار در صورت بروز اضافه جریان، اتصال کوتاه و نشت جریان زمین (برق‌گرفتگی).
- صرفه‌جویی چشمگیر در فضای تابلو برق: ادغام کلید مینیاتوری و محافظ جان در قالبی کامپکت و باریک که حجم سیم‌کشی و اشغال فضا در ریل مینیاتوری را کاهش می‌دهد.
- حساسیت دقیق ۳۰ میلی‌آمپر: واکنش سریع و قطع جریان در کسر ثانیه (کمتر از ۲۰۰ میلی‌ثانیه) جهت تضمین ایمنی قطعی افراد.
- منحنی قطع تیپ C (موتوری): تحمل جریان هجومی لحظه‌ای و کارکرد ایده‌آل در مدارهایی با بارهای سلفی سبک و الکتروموتورهای کوچک.
- کیفیت ساخت بالا و متریال ضدحریق: بدنه ساخته‌شده از پلی‌آمید با استحکام مکانیکی و عایق‌بندی استاندارد در برابر حرارت بالا.
- نشانگر وضعیت کنتاکت: امکان مشاهده سریع و مطمئن وضعیت قطع یا وصل بودن مدار از روی بدنه کلید.
کاربردها و موارد مصرف:
این کلید محافظ جان ترکیبی ۱۰ آمپر انتخابی ایده‌آل برای تابلوهای برق خانگی، تجاری و صنعتی سبک است. از عمده موارد کاربرد آن می‌توان به تغذیه و حفاظت مدارهای روشنایی حساس، پریزهای برق تک‌فاز واقع در محیط‌های مرطوب (مانند سرویس‌های بهداشتی، آشپزخانه‌ها، پارکینگ‌ها و موتورخانه‌ها)، تجهیزات آزمایشگاهی و پزشکی تک‌فاز، بارهای موتوری کوچک با جریان مصرفی کمتر از ۱۰ آمپر، و همچنین پکیج‌های گرمایشی و تهویه مطبوع کم‌مصرف اشاره کرد.
سوالات متداول (FAQ):
سؤال: تفاوت کلید RCBO با کلید محافظ جان معمولی (RCCB) چیست؟
پاسخ: کلید RCCB تنها نشتی جریان و خطر برق‌گرفتگی را تشخیص می‌دهد و نیازمند یک کلید مینیاتوری موازی برای حفاظت در برابر اضافه‌بار و اتصال کوتاه است؛ اما کلید RCBO (ترکیبی) هر دو وظیفه را به‌صورت مستقل و کامل در یک کلید انجام می‌دهد و نیازی به مینیاتوری جداگانه ندارد.
سؤال: حساسیت ۳۰ میلی‌آمپر در این کلید چه مزیتی دارد؟
پاسخ: آستانه جریان ۳۰ میلی‌آمپر استاندارد طلایی حفاظت از جان انسان است. عبور جریانی فراتر از ۳۰ میلی‌آمپر از بدن انسان می‌تواند موجب شوک الکتریکی خطرناک و فیبریلاسیون قلبی شود؛ بنابراین کلید در کمتر از چند صدم ثانیه پیش از ایجاد آسیب جانی مدار را قطع می‌کند.
سؤال: مشخصه منحنی C در این کلید به چه معناست؟
پاسخ: منحنی قطع C نشان‌دهنده عملکرد موتوری است که جریان‌های هجومی لحظه‌ای ۵ تا ۱۰ برابر جریان نامی را بدون قطع ناخواسته تحمل می‌کند؛ بنابراین برای راه‌اندازی بارهایی مانند الکتروموتورهای سبک، فن‌ها و ترانس‌ها بدون قطعی بی‌مورد بسیار مناسب است.
سؤال: آیا سیم‌کشی نول برای عملکرد این کلید الزامی است؟
پاسخ: بله، این کلید از نوع تک‌پل به‌همراه نول (1P+N) است و هم سیم فاز و هم سیم نول مدار باید از داخل کلید عبور کنند تا برآیند جریان رفت و برگشت به طور پیوسته اندازه‌گیری و مقایسه شود.
