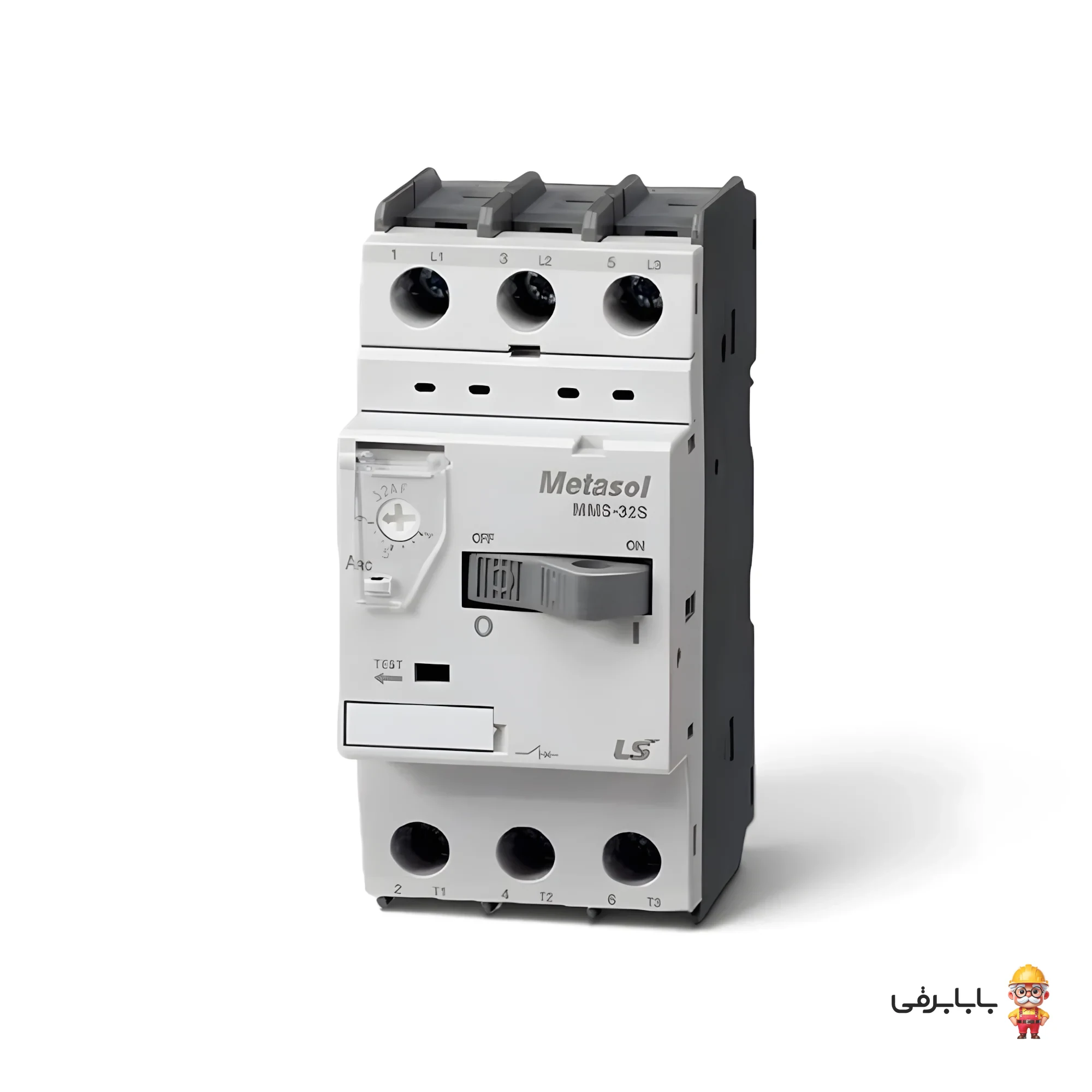

کلید حرارتی ال اس (LS Electric) مدل MMS-32S با رنج جریانی 18 تا 26 آمپر، یکی از معتبرترین و پرکاربردترین کلیدهای محافظ موتور (MPCB) در صنعت برق کشور است. این تجهیز با بهره‌گیری از دو مکانیزم حفاظتی حرارتی (بیمتال) جهت تشخیص اضافه‌بار حرارتی و مکانیزم مغناطیسی برای قطع آنی جریان اتصال کوتاه، حفاظتی مطمئن و یکپارچه برای الکتروموتورهای سه فاز فراهم می‌آورد. کلید راه انداز موتور سری MMS-32S ساخت شرکت LS کره جنوبی، به واسطه کیفیت ساخت بالا، دقت عملکرد در تریپ و قابلیت قطع زیر بار، جایگزینی اقتصادی و استاندارد برای ترکیب فیوز مینیاتوری و رله بیمتال به شمار می‌رود.
ویژگیهای برجسته و مزایای رقابتی:
- حفاظت دوگانه حرارتی-مغناطیسی: ایمن‌سازی کامل سیم‌پیچ موتور در برابر بار اضافی، قفل شدن روتور و خطای اتصال کوتاه فازها.
- بازه تنظیم دقیق جریان: امکان کالیبراسیون و تنظیم جریان نامی موتور در بازه 18 الی 26 آمپر متناسب با شرایط بار و پلاک موتور.
- قدرت قطع استاندارد 15kA: تحمل بالا در مواجهه با جریان‌های خطای اتصال کوتاه تحت ولتاژ کاری 400 ولت شبکه صنعتی.
- قابلیت قطع و وصل دستی و تست: مجهز به شستی‌های روشن/خاموش برای ایزولاسیون دستی خط در هنگام تعمیرات و دکمه تست دوره‌ای عملکرد تریپ مکانیکی.
- پشتیبانی از تجهیزات جانبی: امکان نصب انواع کنتاکت کمکی (روخوار و بغل‌خور)، رله شنت تریپ و رله افت ولتاژ (Undervoltage).
- نصب سریع و آسان: طراحی ماژولار و فشرده با امکان نصب بر روی ریل مینیاتوری استاندارد (DIN-Rail) یا اتصال پیچ تابلو برق.
کاربردها و موارد مصرف:
کلید حرارتی LS MMS-32S 26A برای مدارهای تغذیه و تابلوهای راه‌اندازی الکتروموتورهای سه فاز صنعتی تا توان تقریبی 13 کیلووات (تحت ولتاژ 400 ولت) طراحی شده است. از مهم‌ترین کاربردهای این کلید می‌توان به حفاظت الکتروموتورهای پمپ‌های صنعتی و آبرسانی، کمپرسورهای باد و برودتی، فن‌ها و هواکش‌های تهویه صنعتی، ماشین‌آلات تراشکاری، میکسرها، خطوط انتقال و نوار نقاله‌ها در کارخانجات و کارگاه‌های صنعتی اشاره کرد.
سوالات متداول (FAQ):
سؤال: تفاوت کلید حرارتی با بیمتال چیست و آیا می‌توان از آن به تنهایی استفاده کرد؟
پاسخ: بیمتال صرفاً مدار فرمان را در برابر اضافه بار قطع می‌کند و قدرت قطع جریان اتصال کوتاه یا مدار قدرت را ندارد، اما کلید حرارتی (MPCB) علاوه بر اضافه بار، در برابر اتصال کوتاه نیز عمل کرده و مستقیماً برق سه فاز قدرت را زیر بار قطع می‌نماید؛ از این رو کلید حرارتی به تنهایی قادر به حفاظت کامل موتور است.
سؤال: جریان تنظیمی کلید حرارتی باید روی چه مقداری قرار گیرد؟
پاسخ: جریان کلید باید بر اساس جریان نامی درج‌شده روی پلاک الکتروموتور (FLA) تحت ولتاژ کاری شبکه تنظیم گردد. معمولاً توصیه می‌شود نشانگر جریان روی جریان نامی موتور یا حداکثر 5 الی 10 درصد بالاتر از آن (بسته به شرایط راه‌اندازی و ضریب سرویس موتور) کالیبره شود.
سؤال: تفاوت سری MMS-32S با سری MMS-32H در چیست؟
پاسخ: سری MMS-32S دارای مکانیزم قطع و وصل شستی (دکمه‌ای 0-1) با قدرت قطع استاندارد (15kA) است، در حالی که سری MMS-32H دارای مکانیزم قطع و وصل گردان (سلکتوری چرخشی) با قدرت قطع بالاتر (High breaking capacity تا 50 الی 100 کیلوآمپر) است.
سؤال: آیا این کلید دارای کنتاکت کمکی فابریک بر روی بدنه است؟
پاسخ: خیر، به صورت پیش‌فرض تیغه کمکی بر روی این مدل نصب نیست؛ اما تجهیزات جانبی نظیر کنتاکت‌های کمکی بغل‌خور و روخور (1NO+1NC) به سادگی و به صورت جداگانه بر روی آن قابل افزودن هستند.
