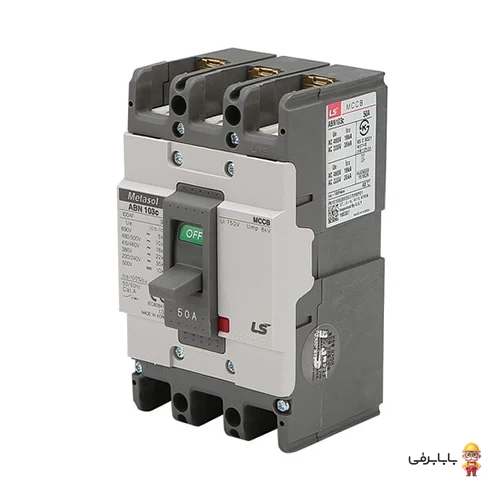

کلید اتوماتیک کامپکت سه پل 75 آمپر ال اس (LS) مدل ABN103c از پرکاربردترین تجهیزات حفاظتی فشار ضعیف سری متاسل (Metasol) تولید شرکت معتبر LS Electric کره جنوبی است. این کلید خودکار (MCCB) به صورت غیرقابل تنظیم (فیکس) طراحی شده و بر پایه مکانیزم دقیق حرارتی-مغناطیسی، مدارهای سه فاز را در برابر خطرات ناشی از اضافه‌بار حرارتی و جریان‌های اتصال کوتاه سهمگین محافظت می‌کند. شرکت ال اس با بهره‌گیری از فناوری‌های روز دنیا و کیفیت ساخت برتر، محصولی با دوام مکانیکی بالا، سرعت قطع بسیار بالا و ایمنی تضمین‌شده برای انواع پروژه‌های توزیع برق صنعتی و تجاری روانه بازار کرده است.
ویژگی‌های برجسته و مزایای رقابتی:
- حفاظت دوگانه حرارتی و مغناطیسی: واکنش سریع و قطع قطعی در هنگام بروز اضافه‌بار مداوم یا جریان‌های ناگهانی اتصال کوتاه جهت جلوگیری از آسیب به کابل‌ها و مصرف‌کننده‌ها.
- قدرت قطع مطلوب 22 کیلوآمپر: پایداری الکتریکی عالی تحت خطاهای سنگین اتصال کوتاه در سطح ولتاژ 380/400 ولت AC.
- مکانیزم وضعیت Trip مجزا: قرارگیری دسته کلید در وضعیت میانی (Trip) به هنگام وقوع خطا که امکان تشخیص سریع بروز حادثه را برای اپراتور فراهم می‌سازد.
- طراحی فشرده در فریم 100AF: ابعاد بهینه و کامپکت جهت بهینه‌سازی فضای داخلی تابلوهای توزیع و سهولت در مونتاژ و سیم‌بندی.
- پشتیبانی کامل از لوازم جانبی استاندارد: قابلیت اتصال انواع تجهیزات کمکی نظیر رله شنت تریپ، رله آندر ولتاژ (UVT)، کنتاکت‌های کمکی (AX) و هشدار خطا (AL).
کاربردها و موارد مصرف:
این کلید اتوماتیک 75 آمپر فیکس به عنوان کلید اصلی (Main) در تابلوهای توزیع فرعی و همچنین کلید خروجی (فیدر) در تابلوهای برق اصلی کارگاه‌ها، مجتمع‌های مسکونی و تجاری، خطوط تغذیه تأسیسات صنعتی، بوستر پمپ‌ها، سیستم‌های تهویه مطبوع مرکزی و محافظت از مدارهای تغذیه الکتروموتورهای سه فاز سبک و متوسط به کار می‌رود.
سوالات متداول (FAQ):
سؤال: تفاوت کلید اتوماتیک کامپکت فیکس با نوع قابل تنظیم چیست؟
پاسخ: در مدل‌های فیکس مانند ABN103c-75A، جریان نامی حفاظت روی 75 آمپر به طور دقیق و کارخانه‌ای ثابت شده است و نیازی به کالیبراسیون دستی ندارد؛ این امر برای مدارهایی که بار مصرفی مشخص و پایداری دارند، انتخابی بسیار مطمئن و اقتصادی‌تر به شمار می‌رود.
سؤال: پس از تریپ کلید به علت خطا، چگونه باید مجدداً مدار را وصل کرد؟
پاسخ: هنگام بروز خطا دسته کلید در موقعیت وسط قرار می‌گیرد؛ برای وصل مجدد ابتدا باید اهرم کلید را کاملاً به سمت پایین (وضعیت OFF یا Reset) فشار داده و سپس آن را در وضعیت ON قرار دهید.
سؤال: آیا می‌توان روی این کلید رله شنت یا کنتاکت کمکی نصب کرد؟
پاسخ: بله، کلیدهای سری متاسل ال اس دارای محفظه استاندارد داخلی جهت نصب تجهیزات جانبی مانند رله شنت، رله افت ولتاژ (آندر ولتاژ) و کنتاکت‌های کمکی باز/بسته هستند.
سؤال: قدرت قطع 22KA به چه معناست؟
پاسخ: قدرت قطع 22 کیلوآمپر نشان‌دهنده حداکثر شدت جریانی است که کلید می‌تواند بدون آسیب‌دیدگی ساختاری و در کسری از ثانیه، در لحظه وقوع اتصال کوتاه شدید مدار را قطع نماید.
