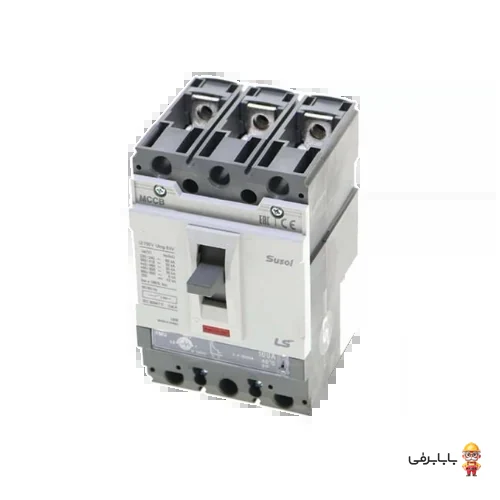

کلید اتوماتیک کامپکت 250 آمپر الکترونیکی ال اس مدل TS250N ETS 250 سه پل از پیشرفته‌ترین تجهیزات حفاظتی سری مشهور سوسل (Susol) ساخت شرکت معتبر LS کره جنوبی است. این کلید اتوماتیک (MCCB) با تکیه بر واحد تریپ میکروپروسسوری پیشرفته، حفاظتی فوق‌العاده دقیق و انعطاف‌پذیر را برای شبکه‌های توزیع برق فشار ضعیف، تأسیسات حساس صنعتی و تابلوهای توزیع اصلی فراهم می‌سازد. کیفیت ساخت منطبق بر استانداردهای بین‌المللی IEC، ضریب اطمینان بالا در شرایط کاری مداوم و قدرت قطع 50 کیلوآمپری در سطح ولتاژ 380/415 ولت، این بریکر را به انتخابی مطمئن و باارزش برای پیمانکاران، مهندسان برق و تابلو‌سازان تبدیل کرده است.
ویژگیهای برجسته و مزایای رقابتی:
- واحد تریپ الکترونیکی هوشمند (ETS): مجهز به رله الکترونیکی میکروپروسسوری با تنظیمات LSI برای تعریف دقیق و تطبیق بهینه مشخصه‌های حفاظتی اضافه بار و اتصال کوتاه.
- قدرت قطع بالای 50kA: توانایی مهار و قطع ایمن اتصال کوتاه‌های شدید شبکه در سطح ولتاژ 380/415VAC بدون آسیب به سیستم.
- مکانیزم اهرمی سه حالته (Toggle Switch): تشخیص فوری خطای شبکه به‌واسطه قرارگیری اهرم در موقعیت میانی تریپ (Trip) به منظور تفکیک قطع دستی از خطای الکتریکی.
- پشتیبانی گسترده از تجهیزات جانبی: قابلیت نصب آسان کنتاکت‌های کمکی و آلارم خطا، رله‌های شنت تریپ و آندر ولتاژ و همچنین دسته‌های گردان و موتور فرمان برای اتوماسیون کامل.
- عمر مکانیکی و الکتریکی بالا: بهره‌گیری از پلاتین‌های آلیاژی مقاوم و مکانیزم بادوام با طول عمر مکانیکی ۱۲,۰۰۰ بار عملکرد.
کاربردها و موارد مصرف:
این کلید اتوماتیک برای محافظت همه‌جانبه کابل‌ها، باس‌بارها و تجهیزات در پروژه‌های گوناگون مورد استفاده قرار می‌گیرد. اصلی‌ترین موارد کاربرد آن عبارتند از:
- کلید ورودی اصلی یا خروجی‌های پرقدرت در تابلوهای توزیع برق صنعتی و ساختمانی (MDB و DP).
- حفاظت از فیدرهای تغذیه‌کننده الکتروموتورهای توان بالا و ایستگاه‌های پمپاژ آب و فاضلاب.
- سیستم‌های توزیع برق کارخانجات، کارگاه‌های صنعتی، بیمارستان‌ها و مجتمع‌های تجاری بزرگ.
- حفاظت مدارهای خروجی دیزل‌ژنراتورها و ترانسفورماتورهای فشار ضعیف نیازمند هماهنگی سلکتیو دقیق.
سوالات متداول (FAQ):
سؤال: تفاوت مدل الکترونیکی ETS با مدل حرارتی-مغناطیسی ATU در سری Susol چیست؟
پاسخ: در مدل‌های الکترونیکی ETS از حسگرهای جریان داخلی و پردازنده دیجیتال برای پایش استفاده می‌شود که امکان تنظیمات چندگانه حفاظتی (LSI) با دقت و بازه تنظیمی بسیار وسیع‌تر و خطای کمتر نسبت به مدل‌های بی‌متالی و مکانیکی ATU را فراهم می‌کند.
سؤال: مفهوم حفاظت LSI در این کلید چیست؟
پاسخ: حفاظت LSI شامل تنظیم زمان و جریان اضافه‌بار با تاخیر بلندمدت (Long-time delay)، تنظیم جریان خطای اتصال کوتاه با تاخیر کوتاه‌مدت (Short-time delay) جهت هماهنگی سلکتیو با بریکرهای بالادست/پایین‌دست، و حفاظت اتصال کوتاه شدید به شکل لحظه‌ای (Instantaneous) می‌باشد.
سؤال: آیا می‌توان این کلید را به مکانیزم موتوری و رله‌های فرمان مجهز کرد؟
پاسخ: بله، ساختار ماژولار فریم 250AF سری سوسل امکان نصب رله‌های شنت (SHT)، آندر ولتاژ (UVT)، کنتاکت‌های کمکی (AX/AL)، دسته گردان روتاری و موتور برقی جهت قطع و وصل از راه دور را به آسانی پشتیبانی می‌کند.
سؤال: وضعیت Trip در دسته این کلید به چه معناست؟
پاسخ: هنگامی که کلید بر اثر خطا (اضافه بار یا اتصال کوتاه) مدار را قطع می‌کند، دسته آن در موقعیت میانی متوقف می‌شود تا اپراتور به سادگی دلیل قطعی را تشخیص دهد. برای وصل مجدد، کلید باید ابتدا به سمت OFF ریست شده و سپس در وضعیت ON قرار گیرد.
