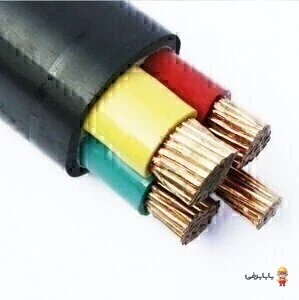

کابل زمینی 3×50+25 افشارنژاد خراسان یکی از استانداردترین و پرکاربردترین کابل‌های قدرت فشار ضعیف سه و نیم رشته (سه فاز همراه با نول نیم‌بها) در صنعت برق کشور است. این کابل با استفاده از هادی تمام مس آنیل‌شده کلاس ۲ (نیمه افشان فشرده به فرم سکتور) همراه با عایق و روکش مرغوب پی‌وی‌سی (NYY) تولید می‌شود. شرکت صنعتی الکتریک خراسان (افشارنژاد) به عنوان یکی از پیشگامان تولید سیم و کابل استاندارد در ایران، این محصول را منطبق بر سخت‌گیرانه‌ترین استانداردهای بین‌المللی نظیر IEC 60502-1 و استانداردهای ملی ISIRI 3569 عرضه می‌کند. تلفات الکتریکی ناچیز، مقاومت مکانیکی بالا و پایداری طولانی‌مدت در برابر تنش‌های محیطی و رطوبت خاک، این محصول را به انتخابی بی‌رقیب برای پروژه‌های صنعتی، تجاری و زیرساختی تبدیل کرده است.
ویژگیهای برجسته و مزایای رقابتی:
- هادی مسی خالص و استاندارد: بهره‌گیری از مس با خلوص بالا و هدایت الکتریکی فوق‌العاده جهت به حداقل رساندن افت ولتاژ و حرارت در فواصل طولانی.
- ساختار هادی سکتور (فرمدار): قرارگیری رشته‌ها به صورت فشرده و مقطع سکتور که منجر به گرد شدن سطح مقطع، کاهش قطر نهایی کابل و تسهیل در کابل‌کشی و اتصال کابلشو می‌شود.
- عایق و روکش مقاوم PVC: استحکام مکانیکی مناسب، پایداری در برابر نم، مواد خورنده خاک و مقاومت در برابر تابش نور خورشید (UV).
- ایمنی بالا و خاصیت خودخاموش‌شوندگی: جلوگیری از گسترش شعله در حوادث ناشی از آتش‌سوزی مطابق استاندارد IEC 60332-1-2.
- صرفه‌جویی اقتصادی (سه و نیم رشته): استفاده از هادی نول مقطع ۲۵ میلی‌متر مربع در کنار فازهای ۵۰ میلی‌متر مربع، سبب تعادل ایده‌آل میان کارایی فنی شبکه سه فاز و بهینه‌سازی هزینه‌های پروژه می‌گردد.
کاربردها و موارد مصرف:
کابل قدرت زمینی 3×50+25 افشارنژاد خراسان به صورت ویژه برای انتقال و توزیع انرژی الکتریکی در سیستم‌های سه فاز صنعتی و عمومی فشار ضعیف طراحی شده است. از مهم‌ترین کاربردهای این کابل می‌توان به موارد زیر اشاره نمود:
- دفن مستقیم در زمین یا نصب در کانال‌های زیرزمینی توزیع برق در کارخانجات، شهرک‌های صنعتی و کارگاه‌ها.
- تغذیه اصلی تابلوهای برق فشار ضعیف (MDP/LDP)، رایزرهای ساختمانی و پروژه‌های تجاری و مسکونی بزرگ.
- نصب در سینی کابل، نردبان کابل و داکت‌های صنعتی در فضاهای باز و بسته تاسیساتی.
- ایستگاه‌های پمپاژ آب کشاورزی و تغذیه الکتروموتورهای سه فاز صنعتی با جریان کاری متوسط و بالا.
سوالات متداول (FAQ):
سؤال: تفاوت کابل زمینی (NYY) با کابل‌های افشان (NYMHY) در این سایز چیست؟
پاسخ: کابل زمینی دارای هادی مفتولی/نیمه افشان (کلاس ۲) و روکش مقاوم‌تری نسبت به ضربه و فشار مکانیکی است و برای نصب ثابت و دفن در زمین طراحی شده است؛ در حالی که کابل افشان انعطاف‌پذیری بیشتری داشته و برای اتصالات متحرک یا محیط‌های بدون فشار مکانیکی مناسب است.
سؤال: چرا سطح مقطع سیم نول در کابل 3×50+25 نصف مقطع فازها در نظر گرفته شده است؟
پاسخ: در شبکه‌های سه فاز متقارن صنعتی، بار فازها تا حد زیادی متعادل بوده و جریان ناچیزی از سیم نول عبور می‌کند؛ بنابراین استفاده از مقطع ۲۵ میلی‌متر مربع برای نول (سه و نیم رشته) از نظر فنی کاملاً پاسخگو بوده و سبب کاهش محسوس وزن و قیمت کابل می‌شود.
سؤال: جریان نامی قابل تحمل این کابل چقدر است؟
پاسخ: در دمای محیطی حدود ۳۰ درجه سانتی‌گراد در هوا، جریان مجاز این کابل تقریباً ۱۵۷ آمپر است. در صورت دفن در زمین با دمای ۲۰ درجه سانتی‌گراد، این مقدار می‌تواند تا حدود ۱۹۰ آمپر (بسته به شرایط نصب و فاصله از سایر خطوط) افزایش یابد.
سؤال: آیا می‌توان این کابل را مستقیماً زیر خاک و بدون لوله دفن کرد؟
پاسخ: بله؛ روکش PVC کابل زمینی NYY افشارنژاد خراسان برای دفن مستقیم در زمین طراحی شده است. با این حال، توصیه می‌شود در مسیرهای پرتردد یا مناطقی با خطر ضربه فیزیکی، بستر کابل با خاک سرندی نرم و لایه‌های حفاظتی (مانند آجر یا نوار هشدار) پوشانده شود.
