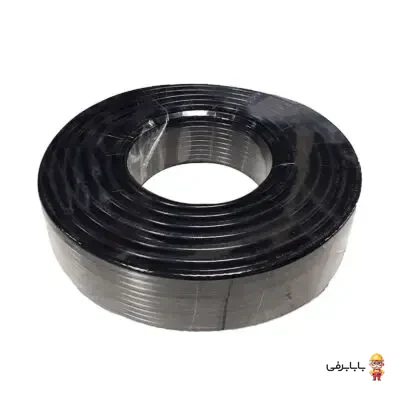

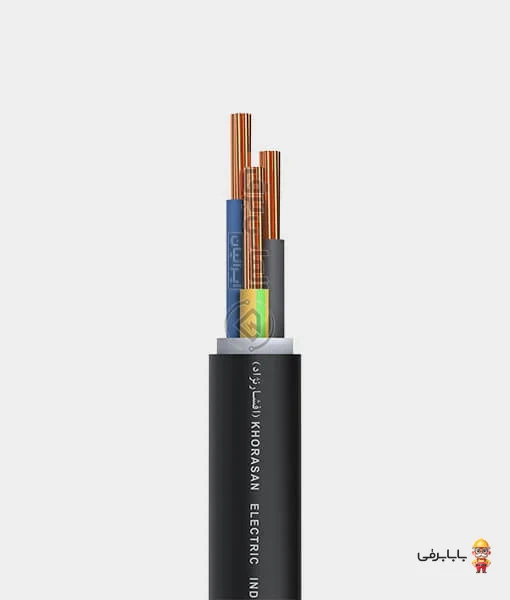

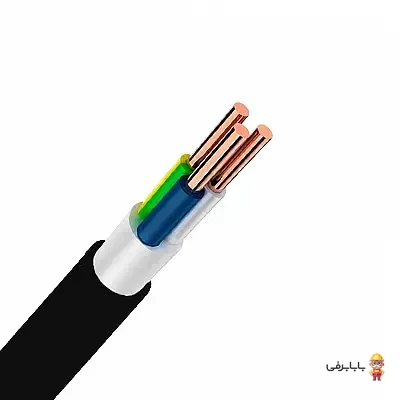

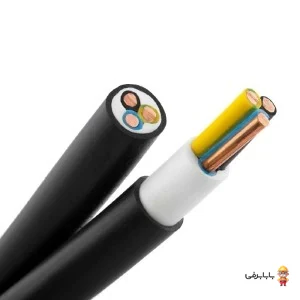

کابل زمینی 16×3 خراسان افشارنژاد یکی از معتبرترین و باکیفیت‌ترین کابل‌های قدرت فشار ضعیف در صنعت برق کشور است که بر اساس آخرین استانداردهای ملی و بین‌المللی طراحی و تولید می‌شود. این کابل با کد شناسایی NYY-J شناخته شده و از سه رشته هادی مسی کلاس ۲ (نیمه‌افشان مفتولی) با سطح مقطع ۱۶ میلی‌متر مربع بهره می‌برد که شامل رشته‌های فاز، نول و ارت مجزا می‌باشد. شرکت صنعتی الکتریک خراسان افشارنژاد با استفاده از مس آنیل‌شده با خلوص بالا و عایق و روکش مقاوم پی‌وی‌سی، رسانایی الکتریکی عالی، افت ولتاژ ناچیز و دوام فیزیکی چشمگیری را در برابر عوامل محیطی، رطوبت و تنش‌های مکانیکی به ارمغان آورده است. این محصول با ولتاژ نامی ۰.۶/۱ کیلوولت گزینه‌ای مطمئن و استاندارد برای پروژه‌های ساختمانی، تأسیساتی و شبکه‌های توزیع صنعتی محسوب می‌شود.
ویژگیهای برجسته و مزایای رقابتی:
- هادی مسی خالص و استاندارد: بهره‌گیری از مس با درجه خلوص بالا و مقاومت اهمی بسیار پایین (حداکثر ۱.۱۵ اهم بر کیلومتر) که تلفات حرارتی و افت ولتاژ شبکه را به حداقل می‌رساند.
- ساختار مستحکم NYY: مجهز به عایق و غلاف ضخیم از جنس PVC درجه یک با مقاومت عالی در برابر سایش، رطوبت خاک و عوامل جوی.
- وجود رشته ارت اختصاصی (ارت‌دار): تفکیک رنگی فاز (مشکی)، نول (آبی) و ارت (زرد/سبز) جهت سهولت در سربندی و ارتقای ایمنی تأسیسات الکتریکی.
- تحمل بار جریان بالا: توانایی عبور مداوم ۷۹ آمپر در هوای آزاد و پایداری فوق‌العاده در برابر جریان اتصال کوتاه تا ۱۶۰ درجه سانتی‌گراد.
- تطابق با استانداردهای سخت‌گیرانه: منطبق با استانداردهای ملی INSO 3569 و بین‌المللی IEC 60502-1 و DIN VDE 0271 همراه با اخذ گواهینامه‌های کیفی بین‌المللی.
کاربردها و موارد مصرف:
کابل زمینی ۳ در ۱۶ خراسان افشارنژاد برای نصب ثابت در تأسیسات فشار ضعیف طراحی شده است. از مهم‌ترین کاربردهای این محصول می‌توان به تغذیه کابل اصلی ورودی برق ساختمان‌های مسکونی، اداری و تجاری (کنتورهای تک‌فاز سنگین یا مصارف سه فاز متناسب)، کابل‌کشی تابلوهای توزیع برق در کارگاه‌ها و سوله‌های صنعتی، عبور از داخل داکت، لوله و کانال‌های کابل، و همچنین دفن مستقیم در زیر خاک (در مناطقی که تنش مکانیکی شدید یا خطر ضربات مستقیم وجود ندارد) اشاره کرد.
سوالات متداول (FAQ):
سؤال: تفاوت کابل زمینی (مفتولی) 16×3 با کابل افشان در چیست؟
پاسخ: کابل زمینی دارای هادی نیمه‌افشان (کلاس ۲) با رشته‌های ضخیم‌تر است که استحکام فیزیکی بالاتری داشته و افت ولتاژ کمتری در فواصل طولانی ایجاد می‌کند و برای نصب ثابت و زیرزمینی ایده‌آل است؛ در حالی که کابل افشان (کلاس ۵) انعطاف‌پذیری بیشتری داشته و برای مصارفی که نیاز به خم‌کاری مداوم یا جابجایی کابل است به کار می‌رود.
سؤال: آیا می‌توان این کابل را مستقیماً زیر خاک دفن کرد؟
پاسخ: بله، ساختار کابل با روکش بیرونی PVC مقاوم (NYY) برای دفن در زیر خاک و کانال‌ها طراحی شده است؛ اما در مکان‌هایی که خطر فشارهای مکانیکی سنگین، نشست زمین یا برخورد بیل مکانیکی وجود دارد، توصیه می‌شود از لوله حفاظتی، کانال آجری یا کابل‌های زره‌دار (آرموردار NYRY) استفاده شود.
سؤال: مفهوم کد NYY-J در این کابل چیست؟
پاسخ: حرف N نشان‌دهنده کابل استاندارد طبق VDE آلمان، حرف Y اول معرف عایق پی‌وی‌سی، حرف Y دوم نشان‌دهنده روکش پی‌وی‌سی و پسوند J نشان‌دهنده وجود رشته هادی حفاظتی ارت (سبز/زرد) در ترکیب کابل است.
سؤال: جریان مجاز کابل 3 در 16 چقدر است؟
پاسخ: جریان نامی مجاز این کابل در هوای آزاد با دمای ۳۰ درجه سانتی‌گراد حدود ۷۹ آمپر و در صورت نصب در خاک حدود ۱۰۰ آمپر می‌باشد؛ البته در متراژهای طولانی باید اثر افت ولتاژ در محاسبات لحاظ گردد.
