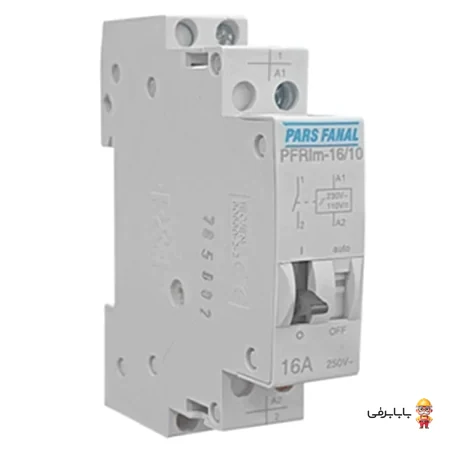

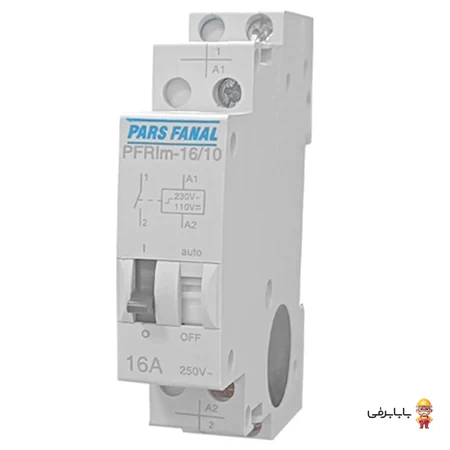

رله ضربه‌ای دو پل 16 آمپر پارس فانال مدل PFRIm یکی از تجهیزات کنترلی کارآمد و استاندارد در تابلوهای برق صنعتی و ساختمانی است که با هدف کنترل خطوط روشنایی و مدارهای فرمان از چندین نقطه مختلف طراحی شده است. شرکت معتبر پارس فانال با بهره‌گیری از تکنولوژی روز و متریال باکیفیت، این رله را با دو کنتاکت نرمال باز (2NO) و جریان نامی ۱۶ آمپر روانه بازار کرده است. مکانیزم عملکرد ضربه‌ای (Impulse / Latching) این قطعه بدین صورت است که تنها با دریافت یک پالس ولتاژ لحظه‌ای از طریق شستی‌های موازی، وضعیت کنتاکت‌های خود را تغییر داده و تا دریافت پالس بعدی، وضعیت مدار را بدون مصرف مداوم برق در بوبین حفظ می‌کند؛ ویژگی منحصربه‌فردی که باعث کاهش استهلاک بوبین و صرفه‌جویی چشمگیر در مصرف انرژی می‌شود.
ویژگی‌های برجسته و مزایای رقابتی:
- عملکرد پالس لحظه‌ای: تغییر وضعیت پایدار قطع/وصل تنها با یک پالس کوتاه، بدون نیاز به برق‌دار ماندن دائمی بوبین رله.
- پشتیبانی از ولتاژهای متنوع فرمان: قابلیت تحریک و کارکرد بوبین با ولتاژ متناوب 230VAC و ولتاژ مستقیم 110VDC.
- دو کنتاکت خروجی مجزا (2NO): امکان فرمان‌دهی و کنترل هم‌زمان دو خط مستقل یا تقویت مدار روشنایی با جریان نامی ۱۶ آمپر.
- نصب آسان تابلویی: طراحی کامپکت با امکان نصب سریع روی ریل‌های مینیاتوری استاندارد (DIN-Rail).
- طول عمر مکانیکی و الکتریکی بالا: بهره‌گیری از پلاتین‌های آلیاژی مقاوم در برابر جرقه‌زنی و استهلاک ناشی از قطع و وصل‌های مکرر.
کاربردها و موارد مصرف:
رله ضربه‌ای PFRIm پارس فانال کاربرد گسترده‌ای در بهینه‌سازی سیم‌کشی و کنترل مدارهای الکتریکی دارد. مهم‌ترین موارد مصرف آن عبارتند از:
- روشنایی راه‌پله‌ها، راهروها و فضاهای مشاع ساختمان: روشن و خاموش کردن خطوط روشنایی با فشردن شستی‌های زنگ/استارت از هر طبقه بدون نیاز به مدار کلید تبدیل یا صلیبی پرهزینه.
- سالن‌های بزرگ، انبارها و سوله‌های صنعتی: کنترل روشنایی سالن از درب‌های ورودی و خروجی چندگانه با موازی کردن شستی‌های فرمان.
- تابلوهای فرمان و اتوماسیون صنعتی: ایجاد مدار حافظه‌دار برای راه‌اندازی و توقف عملگرها با فرمان‌های پالس کنترلرها.
سوالات متداول (FAQ):
سؤال: تفاوت اصلی رله ضربه‌ای با کنتاکتور معمولی چیست؟
پاسخ: در کنتاکتور معمولی، برای وصل ماندن تیغه‌ها باید بوبین همواره برق‌دار باشد و با قطع برق بوبین، کنتاکت‌ها قطع می‌شوند. اما رله ضربه‌ای با یک پالس لحظه‌ای تحریک شده و وضعیت وصل یا قطع را به صورت مکانیکی تا رسیدن فرمان بعدی حفظ می‌کند، بنابراین بوبین داغ نمی‌شود و انرژی مصرف نمی‌کند.
سؤال: برای اتصال چندین کلید به این رله از چه نوع کلیدی باید استفاده کرد؟
پاسخ: برای فرمان دادن به رله ضربه‌ای باید از کلیدهای شستی لحظه‌ای (مانند شستی استارت یا شستی زنگ) به صورت موازی استفاده شود؛ کلیدهای یک‌پل معمولی به دلیل وصل ماندن دائم برای این منظور مناسب نیستند.
سؤال: آیا کنتاکت‌های این رله توانایی اتصال بارهای با جریان ۱۶ آمپر را دارند؟
پاسخ: بله، کنتاکت‌های این رله برای جریان نامی ۱۶ آمپر طراحی شده‌اند؛ البته برای بارهای سلفی یا لامپ‌های پرمصرف با جریان هجومی بالا، رعایت ضریب ایمنی بار یا استفاده از کنتاکتور کمکی توصیه می‌شود.
سؤال: ولتاژ بوبین این مدل چیست؟
پاسخ: بوبین فرمان این مدل سازگار با ولتاژ نامی 230 ولت متناوب (AC) برق شهری و همچنین 110 ولت مستقیم (DC) در مدارهای صنعتی و باتری‌خانه‌ها می‌باشد.
