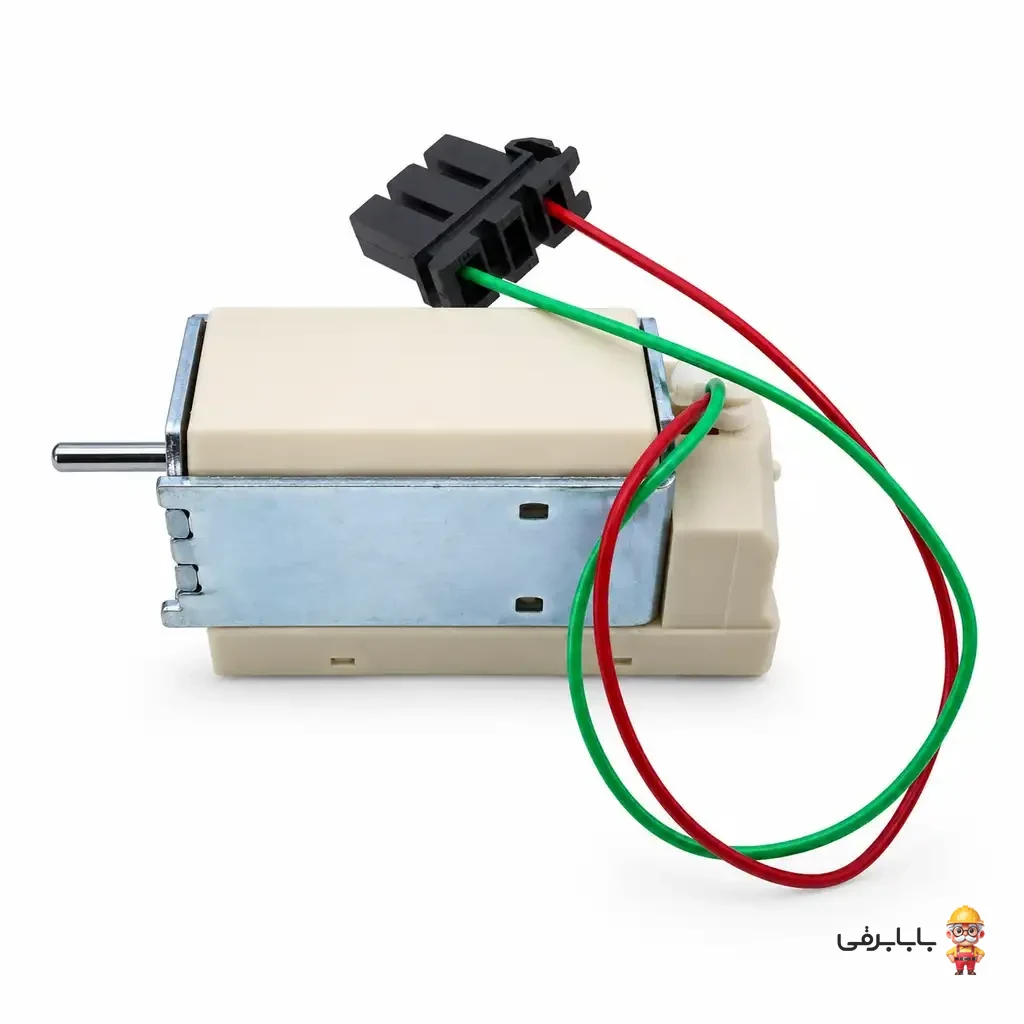

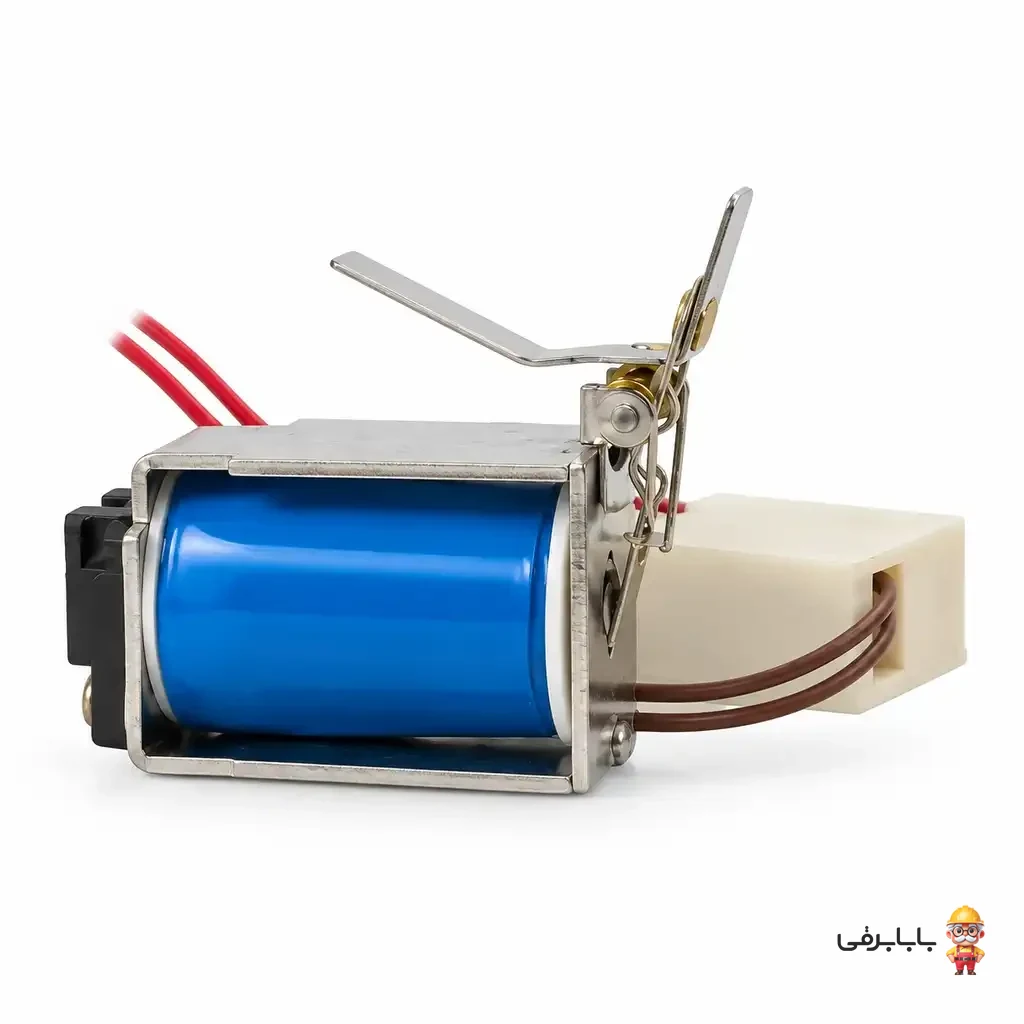

رله شانت پارس فانال سری PF3 و PF3N یکی از کلیدی‌ترین تجهیزات جانبی و حفاظتی برای کلیدهای اتوماتیک کمپکت (MCCB) شرکت معتبر پارس فانال است. این رله درون بدنه کلید اصلی تعبیه شده و این امکان را فراهم می‌سازد که با ارسال یک پالس یا سیگنال الکتریکی از راه دور (مانند شستی‌های اضطراری یا سیستم‌های اعلام حریق)، مکانیزم قطع کلید را تحریک کرده و مدار قدرت را به صورت آنی بی‌برق کند. طراحی دقیق، کیفیت ساخت بالا و انطباق با استانداردهای معتبر، این محصول را به انتخابی مطمئن جهت ارتقای ایمنی و اتوماسیون تابلوهای توزیع و قدرت تبدیل کرده است.
ویژگیهای برجسته و مزایای رقابتی:
- فرمان‌پذیری دقیق از راه دور: امکان قطع سریع کلید اتوماتیک از اتاق فرمان، PLC یا سنسورهای بیرونی بدون نیاز به حضور اپراتور پای تابلو.
- سازگاری وسیع: قابل نصب و استفاده بر روی فریم‌های مختلف کلیدهای اتوماتیک پارس فانال سری PF3 و PF3N در رنج‌های ۱۶۰ تا ۸۰۰ آمپر (قابل تنظیم و فیکس).
- عملکرد لحظه‌ای و ایمن: دارای بوبین تحریک پرقدرت و کم‌مصرف با عملکرد قطع در کسری از ثانیه.
- نصب آسان: طراحی استاندارد و ماژولار جهت قرارگیری سریع در اسلات داخلی کلید بدون نیاز به تغییرات مکانیکی.
- پشتیبانی و اصالت: تولید شده توسط شرکت معتبر پارس فانال همراه با ۲۴ ماه گارانتی رسمی و خدمات پس از فروش مطمئن.
کاربردها و موارد مصرف:
رله شانت پارس فانال نقشی حیاتی در سناریوهای ایمنی، آتش‌نشانی و اتوماسیون صنعتی ایفا می‌کند. بیشترین کاربرد این تجهیز در سیستم‌های اعلام و اطفاء حریق (جهت قطع برق اصلی ساختمان یا تابلو هنگام وقوع حریق)، کلیدهای شستی قطع اضطراری (Emergency Stop) در خطوط تولید و کارخانجات، سامانه‌های کنترل و مانیتورینگ از راه دور (BMS و PLC)، تابلوهای توزیع پست‌های برق و حفاظت سیستم‌های آسانسور و پله برقی است.
سوالات متداول (FAQ):
سؤال: وظیفه اصلی رله شانت (Shunt Trip) در کلید اتوماتیک چیست؟
پاسخ: رله شانت یک رله کمکی ولتاژی است که با اعمال ولتاژ الکتریکی (معمولاً ۲۲۰ ولت) به بوبین آن، مکانیزم تریپ کلید اتوماتیک را فعال کرده و کلید را از راه دور قطع می‌کند.
سؤال: آیا پس از قطع کلید توسط رله شانت، وصل مجدد آن نیز از راه دور ممکن است؟
پاسخ: خیر، عملکرد رله شانت صرفاً یک‌طرفه (قطع مکانیکی) است. پس از قطع کلید توسط رله شانت، وصل مجدد کلید باید به صورت دستی از روی دسته کلید انجام شود، مگر اینکه کلید مجهز به موتور الکتریکی (Motor Mechanism) باشد.
سؤال: ولتاژ بوبین این رله شانت چقدر است و آیا تغذیه دائم نیاز دارد؟
پاسخ: ولتاژ نامی تحریک بوبین این مدل 200 الی 230 ولت متناوب (AC) است و تحریک آن صرفاً به صورت لحظه‌ای (پالس ولتاژ) انجام می‌گیرد؛ بنابراین نیازی به اتصال دائم ولتاژ ندارد و مدار داخلی کلید پس از قطع، برق بوبین را قطع می‌کند.
سؤال: این رله شانت بر روی چه مدل‌هایی از کلیدهای پارس فانال قابل نصب است؟
پاسخ: این محصول با رنج گسترده‌ای از کلیدهای کامپکت پارس فانال سری PF3 و PF3N شامل مدل‌های فیکس (Fix) و قابل تنظیم (Adj) در فریم‌های ۱۶۰، ۲۵۰، ۴۰۰، ۶۳۰ و ۸۰۰ آمپر کاملاً سازگار است.
