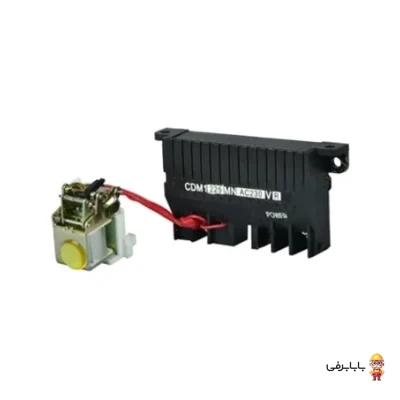

رله آندر ولتاژ کلید اتوماتیک پارس فانال سری PF3N یکی از مهم‌ترین و حیاتی‌ترین تجهیزات جانبی حفاظتی برای کلیدهای اتوماتیک کمپکت (MCCB) شرکت پارس فانال است. این رله درون بدنه کلید اتوماتیک نصب شده و به طور پیوسته ولتاژ خط یا مدار فرمان را پایش می‌کند. در صورتی که ولتاژ تغذیه به کمتر از ۷۰ درصد مقدار نامی کاهش یابد یا جریان برق شبکه به طور ناگهانی قطع شود، رله آندر ولتاژ به صورت مکانیکی مکانیزم تریپ کلید را فعال کرده و مدار قدرت را بی‌درنگ قطع می‌کند. استفاده از این بوبین حفاظتی موجب جلوگیری از آسیب‌دیدگی بارهای حساس و سوختن الکتروموتورها در اثر افت ولتاژ شدید می‌گردد و از وصل ناخواسته مدار پس از بازگشت برق نیز ممانعت به عمل می‌آورد.
ویژگیهای برجسته و مزایای رقابتی:
- حفاظت مطمئن در برابر افت ولتاژ: قطع سریع و خودکار کلید اتوماتیک قبل از آسیب رسیدن به سیم‌پیچ موتورها و تجهیزات صنعتی حساس.
- سازگاری گسترده: قابلیت نصب آسان بر روی بازه وسیعی از کلیدهای اتوماتیک فیکس و تنظیمی سری PF3N پارس فانال (از فریم ۱۰۰ تا ۶۳۰ آمپر).
- جلوگیری از وصل مجدد ناخواسته (Safety Interlock): عدم اجازه وصل مجدد کلید تا زمانی که ولتاژ شبکه به حد نرمال و ایمن (بالای ۸۵ درصد نامی) نرسیده باشد.
- کیفیت ساخت صنعتی: پایداری بالا، ابعاد استاندارد با تطابق کامل داخلی و مصرف انرژی بسیار کم در زمان برق‌دار بودن بوبین.
- گارانتی معتبر: دارای ۲۴ ماه ضمانت رسمی شرکت پارس فانال و خدمات پس از فروش مطمئن.
کاربردها و موارد مصرف:
رله افت ولتاژ (Undervoltage) پارس فانال در انواع تابلوهای توزیع و قدرت، تابلوهای فرمان موتوری (MCC) و خطوط اتوماسیون صنعتی کاربرد دارد. مهم‌ترین موارد کاربرد این تجهیز عبارت‌اند از:
- حفاظت از الکتروموتورهای سه فاز در برابر افت ولتاژ شبکه و پدیده دو فاز شدن ناشی از نوسانات شدید.
- مدارهای کنترل اضطراری (Emergency Stop) به عنوان رله قطع مدار در هنگام فعال‌سازی کلیدهای قارچی ایمنی.
- سیستم‌های اینترلاک الکتریکی بین کلیدهای ورودی شبکه، ژنراتور و چنج‌اور اتوماتیک جهت جلوگیری از تلاقی هم‌زمان.
- حفاظت از سیستم‌های یو‌پی‌اس (UPS)، ترانسفورماتورها و تأسیسات برق پروژه‌های عمرانی، ساختمانی و کارخانجات صنعتی.
سوالات متداول (FAQ):
سؤال: رله آندر ولتاژ پارس فانال روی کدام مدل‌های کلید اتوماتیک قابل نصب است؟
پاسخ: این رله به طور اختصاصی برای نصب داخلی بر روی کلیدهای کمپکت سری PF3N فیکس (فریم‌های ۱۰۰، ۱۶۰ و ۲۵۰ آمپر) و مدل‌های قابل تنظیم (فریم‌های ۱۶۰، ۲۵۰، ۴۰۰ و ۶۳۰ آمپر) طراحی شده است.
سؤال: تفاوت عملکردی رله آندر ولتاژ با رله شنت تریپ در چیست؟
پاسخ: رله شنت با اعمال پالس ولتاژ (برق‌دار شدن بوبین) کلید را قطع می‌کند؛ اما رله آندر ولتاژ همیشه باید برق‌دار باشد و عملکرد آن معکوس است، یعنی با قطع شدن یا افت شدید ولتاژ، مکانیزم قطع کلید را تحریک می‌کند.
سؤال: ولتاژ تغذیه نامی بوبین این رله چقدر است؟
پاسخ: بوبین کاری این رله با ولتاژ نامی ۲۲۰ الی ۲۳۰ ولت متناوب (VAC) طراحی شده و مستقیماً به برق تکفاز شهری یا خروجی مدار فرمان متصل می‌شود.
سؤال: در صورت قطع برق و بازگشت مجدد ولتاژ، آیا کلید به طور خودکار وصل می‌شود؟
پاسخ: خیر، رله آندر ولتاژ صرفاً فرمان تریپ مکانیکی را صادر می‌کند و پس از نرمال شدن ولتاژ، کلید باید ابتدا Reset شده و سپس به صورت دستی یا توسط موتور فرمان وصل گردد.
